КРИСТАЛЛ-1 Однокомпонентная система контроля загазованности

Однокомпонентная система контроля загазованности предназначена для автоматического контроля содержания газа в воздухе помещений и управления исполнительными устройствами.

При превышении установленного порога концентрации система формирует световую и звуковую сигнализацию, а также может выдавать управляющие сигналы на внешние устройства.

Назначение КРИСТАЛЛ-1

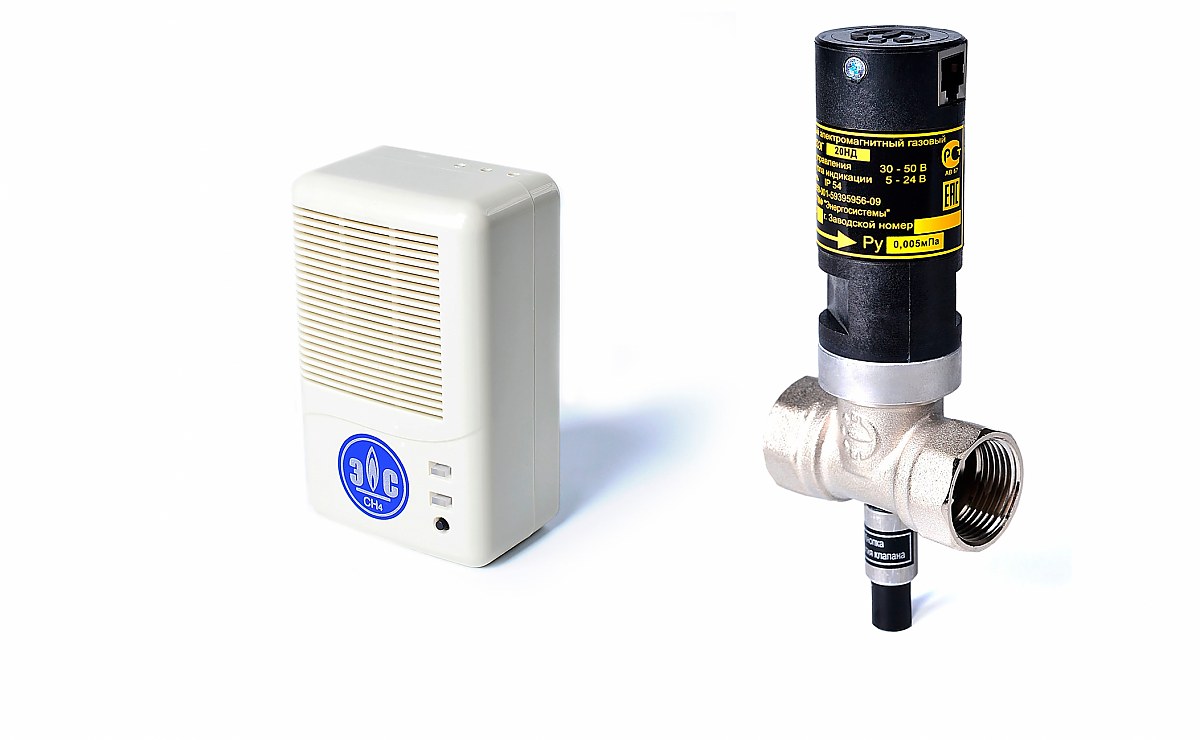

Однокомпонентная система контроля загазованности КРИСТАЛЛ-1 предназначена для контроля содержания природного газа в воздухе контролируемых помещений. В стандартной комплектации система включает сигнализатор загазованности СЗЦ-1, электромагнитный запорный клапан КЗЭГ-НД(СД) и соединительный кабель.

При аварийной ситуации КРИСТАЛЛ-1 выдает световую и звуковую сигнализацию, закрывает подачу газа через клапан и запоминает причину аварии. При наличии выносного пульта информация может отображаться на ВПК-1 или ВПК-2.

Основные характеристики

Состав стандартной комплектации

В зависимости от задач и условий проектирования система может комплектоваться дополнительными элементами: сигнализаторами СЗЦ-1, сигнализаторами СЗЦ-1(р), адаптером АП-1, выносными пультами ВПК-1/ВПК-2, комплектами GSM-передачи и соединительными кабелями требуемой длины.

Варианты исполнения и комплектации

КРИСТАЛЛ-1 может подбираться под объект по составу системы, условному проходу клапана, рабочему давлению клапана и дополнительным устройствам контроля.

Пример обозначения в проекте:

• КРИСТАЛЛ-1 — модель системы;
• ДУ25 — условный проход клапана;
• НД/СД/ВД — исполнение клапана по рабочему давлению;
• СН4 — контролируемый газ;
• СТ — стандартная комплектация.

Для нестандартных систем рекомендуется указывать состав поэлементно: количество сигнализаторов, тип клапана, наличие ВПК, GSM-комплекта, адаптеров, соединительных кабелей и других элементов.

Принцип работы

Сигнализатор системы КРИСТАЛЛ-1 контролирует содержание газа в воздухе помещения. При возникновении аварийной ситуации система включает световую и звуковую сигнализацию, подает команду на закрытие электромагнитного клапана и фиксирует причину срабатывания.

Если в состав системы включен выносной пульт контроля, информация о состоянии системы может отображаться на ВПК-1 или ВПК-2. При необходимости система может комплектоваться устройствами GSM-передачи данных — [уточнить состав по проекту].

Где применяется КРИСТАЛЛ-1

КРИСТАЛЛ-1 применяется в жилых и коммунально-бытовых помещениях с отопительным оборудованием с закрытой камерой сгорания, а также в квартирах с индивидуальным отоплением.

Если система подбирается для другого объекта, состав и применимость нужно уточнять по проекту, паспорту изделия и требованиям к конкретному помещению.

Как подобрать КРИСТАЛЛ-1

Для подбора КРИСТАЛЛ-1 нужно определить:

• какой газ требуется контролировать;
• сколько сигнализаторов нужно установить;
• какой условный проход клапана требуется;
• какое рабочее давление у газопровода;
• нужен ли выносной пульт контроля;
• нужна ли передача данных по GSM;
• требуются ли дополнительные кабели, адаптеры или сигнализаторы;
• нужна ли проектная спецификация с поэлементным составом системы.

Если объект нестандартный, лучше передать специалисту проектные данные или описание помещения, чтобы подобрать состав системы без ошибок.

Что указать в заявке

• тип объекта;
• контролируемый газ;
• количество сигнализаторов;
• DN и рабочее давление клапана;
• нужна ли стандартная или нестандартная комплектация;
• нужен ли ВПК-1 или ВПК-2;
• нужна ли GSM-передача данных;
• требуемая длина кабелей;
• количество комплектов;
• город поставки;
• нужны ли паспорт, сертификаты и документы для проекта.

Документы и сертификаты

Для КРИСТАЛЛ-1 рекомендуется разместить в карточке документы, которые относятся именно к данной системе или линейке СКЗ «Кристалл»:

• паспорт изделия — [уточнить наличие документа];
• руководство по эксплуатации — [уточнить наличие документа];
• сертификаты на СКЗ «Кристалл» — [уточнить наличие документа];
• документы на электромагнитный клапан КЗЭГ — [уточнить наличие документа];
• документы на сигнализатор СЗЦ-1 — [уточнить наличие документа];
• сведения о включении продукции в реестры — [уточнить наличие документа].

Частые вопросы
