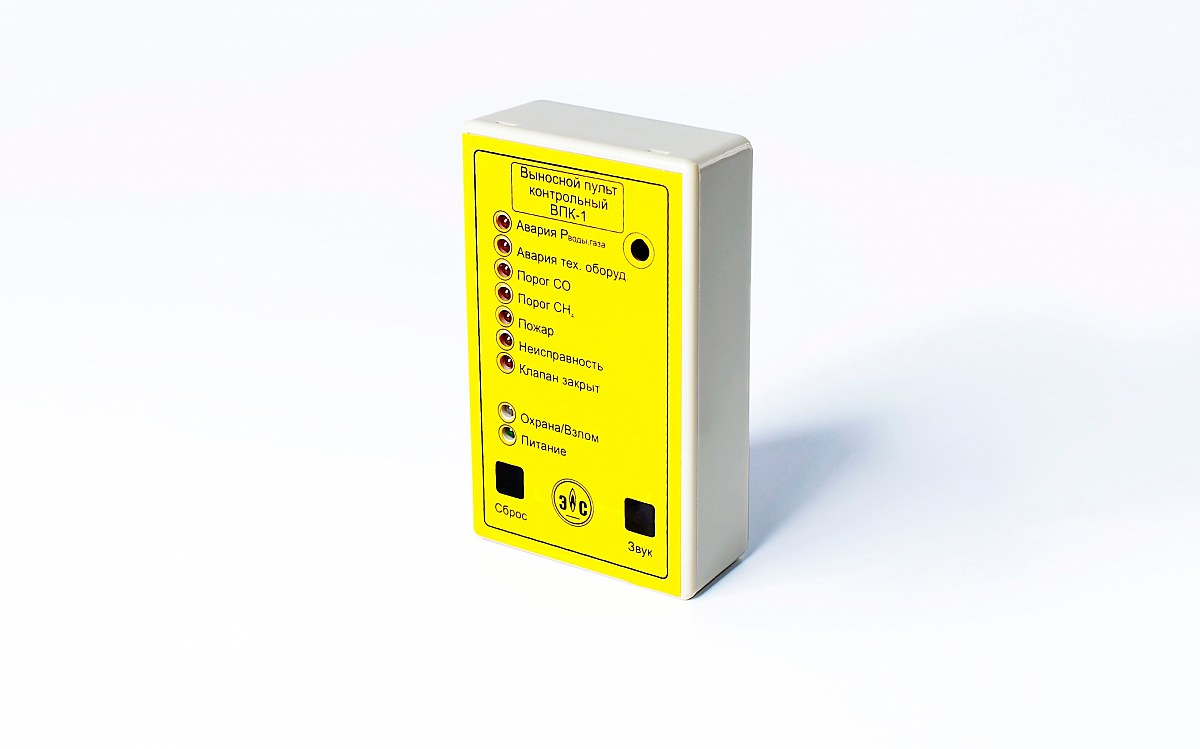

ВПК-1 Пульт контрольный выносной

Предназначение выносного пульта контроля

Выносной пульт контроля ВПК-1 предназначен для удаленного контроля работоспособности системы контроля загазованности «Кристалл».

Функции выносного пульта контроля

Выносной пульт контроля ВПК-1 дублирует аварии котельной. В случае возникновения аварийной ситуации выносной пульт контроля включает звуковое оповещение. А диодная индикация сообщает о следующих контролируемых параметрах:

• Наличие утечки природного или угарного газа в воздухе контролируемого помещения;
• Срабатывание пожарной сигнализации;
• Срабатывание охранной сигнализации;
• Авария технологического оборудования котельной;
• Положение клапана «открыт/закрыт»;
• Неисправность системы контроля загазованности или линии связи.

На выносном пульте контроля ВПК-1 расположена кнопка для удаленного перезапуска системы контроля загазованности «Кристалл» после устранения аварийной ситуации.

Область применения

• Котельные и теплогенераторные, использующие природный газ или твердое топливо;
• Квартиры многоквартирного жилого дома с индивидуальным отоплением, частные дома или таунхаусы.

При проектировании важно учесть:

• ВПК-1 может быть подключен к оборудованию СКЗ «Кристалл» имеющему свободный вход «Линия» (например: к сигнализатору СЗЦ-1 или СЗЦ-2, к блоку управления и сигнализации БУС-4 или БУС-4 GSM);
• подключение пульта ВПК-1 может выполнятся по 2-х проводной линии связи или 4-х проводной линии связи и питания;
• по 2-х проводной линии: - максимальное расстояние кабеля до ВПК-1 от точки подключения составляет не более 1000 метров с использованием кабеля типа UTP-1 cat5e сечение 0,21-0,22 мм2. Питание пульта ВПК-1 при этом осуществляется в месте где он установлен, с помощью сетевого адаптера AC/DC (220/12В) заведомо верно обжатый с проводом линии связи.
• по 4-х проводной линии: - максимальное расстояние кабеля до ВПК-1 от точки подключения составляет не более 200 метров с использованием кабеля типа UTP-2 cat5e сечение 0,21-0,22 мм2. Питание пульта ВПК-1 при этом осуществляется от устройства, к которому он был подключен. Используемый кабель должен быть обжат один к одному.
