Фильтр сетчатый фланцевый ABRA YF3016, Ду15-500, Ру16, Тмакс 200С

Фильтр сетчатый фланцевый ABRA YF3016, Ду15-500, Ру16, Тмакс 200С

Нет в наличии

Описание

Фильтр сетчатый чугунный со сливной пробкой серия YF-3016-D, ABRA (Китай)

DN 15-600мм, PN 1,6 МПа, Тмакс. 200°, фланец/фланец

Рабочие среды и применения

Холодное водоснабжение (ХВС), горячее водоснабжение (ГВС), теплоснабжение с любым стандартным теплоносителем (включая антифиризы), паровые системы (паровые линии, паропроводы) до 300°С, конденсатные линии, технологическое водоснабжение, газопроводы нейтральных и инертных газов, включая природный (натуральный) газ, водоподготовка и водозабор, транспортировка минеральных и синтетических масел и т.д.

Технические характеристики

Условный диаметр	15-600 мм
Максимальная температура	200° С
Условное давление	1,6 МПа
Присоединение	фланцевое
Установка	горизонтальное (сеткой вниз)

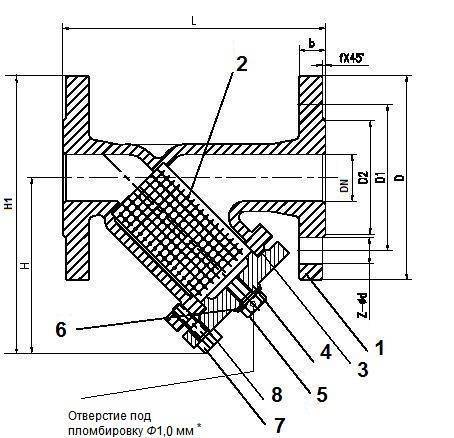

Спецификация

	Наименование	Материал
1.	Корпус Ду 15-400	Чугун GG25
1.	Корпус Ду 500-600	Чугун GGG40
2.	Сетка*	Нержавеющая сталь 304
3.	Прокладка крышки фильтра	СНП+SS316
4.	Крышка фильтра	Чугун GG25
5.	Сливная пробка крышки фильтра	углеродистая сталь А-216 WSB
6.	Прокладка сливной пробки крышки фильтра	EPDM - кольцо
7,8	Болт, гайка	углеродистая сталь А-216 WCB

*фильтрующий элемент-сетка из нержавеющей стали, стандартный диаметр
отверстий 0,8-3 мм в зависимости от диаметра фильтра

Фильтр сетчатый

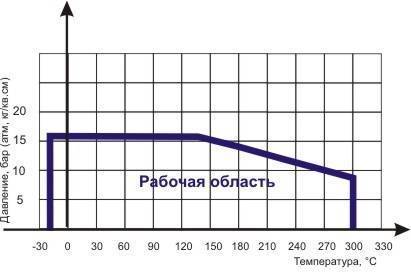

Диаграмма Давление / Температура для фильтра ABRA-YF-3016-D сетчатого фланцевого чугунного

Габаритные размеры, вес и Kv

Ду / DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	500	600
L - строительная длина	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980	1100	1250	1450
Н - строительная высота (от оси трубы)	72	80	90	105	112	135	165	195	230	280	330	390	450	562	640	700	884	1022
Нt - габаритная высота (от конца фланца)	115	133	148	175	187	218	258	295	340	405	473	560	653	792	900	990	1242	1442
Z - ∅ Присоединительные отверстия фланцев (диаметр и количество на каждом фланце)	∅14/4шт.	∅18/4шт.	∅18/8шт.	∅23/8шт.	∅23/12шт.	∅27/12шт.	∅27/16шт.	∅30/16шт.	∅34/20шт.	∅37/20шт.
f - высота присоединительного выступа	2	3	4	5
b - толщина фланца	14	16	18	20	22	24	26	30	32	36	38	31,5	36
D2 - внешний диаметр присоединительного выступа	47	58	68	78	88	102	122	138	158	188	212	268	320	378	438	490	609	720
D1 - межосевое расстояние сквозных отверстий фланца	65	75	85	100	110	125	145	160	180	210	240	295	355	410	470	525	650	770
D - днешний диаметр фланца	95	105	115	140	150	165	185	200	220	250	285	340	405	460	520	580	715	840
Размер отверстия в сетке, мм	0,8	1,5	2,0	3,0
Кv, м³/час стандартное исполнение	5,35	9,55	16,55	20,1	33,1	54,1	95,1	140,1	201,1	340,1	526,1	870,1	1260,1	1735,1	2250	2950	4609	6640
Кv, м³/час с сеткой 0,5 мм	5,05	9,05	14,85	18,1	30,1	48,1	85,1	131,5	189,5	320,5	494,5	818,5	1185	1632	2220	2899	-	-
Кv, м³/час с сеткой 4 мм	5,51	9,84	17,05	20,7	34,1	55,7	98,0	144,3	207,1	350,3	541,9	896,2	1298	1787	2287	2986	-	-
Кv, м³/час с магнитной вставкой	-10%	-8%	-	-
Вес, кг /шт.	2,2	2,7	3,7	5,6	7,6	10,1	14,8	21,4	26,2	40,0	55,0	93,0	158,0	250,0	390,0	450,0	580,00	840,00

Размер крышки и сливной пробки

DN	Номер детали на чертеже и наименование
Прокладка крышки (3), мм	Сливная пробка крышки (5)	Болты крепежные крышки (7)
15	31 x 19 х 3,5	G 1/2" (обычная трубная дюймовая резьба)	М8х20 / 4 шт.
20	38 x 24 х 3,5
25	45 x 30 х 3,5	М8х25 / 4 шт.
32	51 x 36 х 3,5	М8х30 / 4 шт.
40	61 x 42 х 3,5
50	73 x 55 х 3,5	М10х30 / 4 шт.
65	94,5 x 81 х 3,5	М10х35 / 4 шт.
80	108 x 92 х 3,5	М12х35 / 4 шт.
100	131,5 x 105 х 3,5	G 3/4" (обычная трубная дюймовая резьба)	М12х40 / 6 шт.
125	162 x 140 х 3,5	М16х45 / 6 шт.
150	192 x 166 х 3,5
200	234 x 204 х 3,5	G 1" (обычная трубная дюймовая резьба)	М16х50 / 8 шт.
250	294 x 274 х 3,5	М16х55 / 10 шт.
300	344 x 316 х 3,5	М16х60 / 12 шт.
350	395 x 366 х 3,5	М18х70 / 12 шт.
400	450 x 416 х 3,5

Код для зaкaзa^#

DN, (мм)	YF-3016-D	YF-3016-D-ФММ (с мaгнитной встaвкой)
Мaркировкa	Код для зaкaзa^#	Мaркировкa	Код для зaкaзa^#
15	YF-3016-D015	X32.26G2.35S7	YF-3016-D015-ФММ	X33.26G2.35S7
20	YF-3016-D020	X32.26G2.45S7	YF-3016-D020-ФММ	X33.26G2.45S7
25	YF-3016-D025	X32.26G2.55S7	YF-3016-D025-ФММ	X33.26G2.55S7
32	YF-3016-D032	X32.26G2.65S7	YF-3016-D032-ФММ	X33.26G2.65S7
40	YF-3016-D040	X32.26G2.75S7	YF-3016-D040-ФММ	X33.26G2.75S7
50	YF-3016-D050	X32.26G2.85S7	YF-3016-D050-ФММ	X33.26G2.85S7
65	YF-3016-D065	X32.26G2.95S7	YF-3016-D065-ФММ	X33.26G2.95S7
80	YF-3016-D080	X32.26G2.105S7	YF-3016-D080-ФММ	X33.26G2.105S7
100	YF-3016-D0100	X32.26G2.115S7	YF-3016-D0100-ФММ	X33.26G2.115S7
125	YF-3016-D0125	X32.26G2.125S7	YF-3016-D0125-ФММ	X33.26G2.125S7
150	YF-3016-D0150	X32.26G2.135S7	YF-3016-D0150-ФММ	X33.26G2.135S7
200	YF-3016-D0200	X32.26G2.145S7	YF-3016-D0200-ФММ	X33.26G2.145S7
250	YF-3016-D0250	X32.26G2.155S7	YF-3016-D0250-ФММ	X33.26G2.155S7
300	YF-3016-D0300	X32.26G2.165S7	YF-3016-D0300-ФММ	X33.26G2.165S7
350	YF-3016-D0350	X32.26G2.175S7	YF-3016-D0350-ФММ	X33.26G2.175S7
400	YF-3016-D0400	X32.26G2.185S7	YF-3016-D0400-ФММ	X33.26G2.185S7
500	YF-3016-D0500	X32.26G2.205S7	YF-3016-D0500-ФММ	X33.26G2.205S7
600	YF-3016-D0600	X32.26G2.215S7	YF-3016-D0600-ФММ	X33.26G2.215S7
