Фильтр сетчатый латунный муфтовый ABRA YS3000, Ду15-50, Ру16, Тмакс 120С

Фильтр сетчатый латунный муфтовый ABRA YS3000, Ду15-50, Ру16, Тмакс 120С

Нет в наличии

Описание

Фильтр сетчатый латунный Ду 015-050 Ру 16 резьбовой мама/мама

Условное графическое изображение
фильтра сетчатого
на чертежах и схемах:

Основные области применения таких фильтров - механическая очистка рабочей среды от грязи, ржавчины, стружки и т. д. в системах отопления, тепло-водоснабжения и системах кондиционирования. Подробнее про ХВС, ГВС и прочее водоснабжение, а про теплоснабжение. Также данную конструкцию можно использовать на воздух, азот, масла, углекислый газ, природный (натуральный) газ и другие нейтральные жидкости и газы.

Фильтры сетчатые предназначены для установки перед

балансировочными клапанами,
регулирующей арматурой,
расходомерами,
насосами
и другими устройствами с повышенными требованиями к чистоте проходящей через них воды

Фильтры имеют съемную крышку для промывки.

Спецификация деталей и материалов фильтра сетчатого латунного резьбового ABRA-YS-3000E ("грязевика муфтового"):

Корпус и крышка: Латунь H57 по GB (не менее 57% меди (примерно как Лмц 58-2)).
Прокладка крышки (2): PTFE (Фторопласт-4, Ф-4)
Сетка (1): Нержавеющая сталь SS 304 = AISI 304 = JIS SUS304 = W.-nr.1.4350 = DIN X5CrNi189 = BS 304S11 = EN 58E = AFNOR Z6CN18.09 = UNI X5CrNi1810 = UNE F.3551 = UNE F.3541 = UNE F.3504 = SS 2332 = SAE 304 = GB OCr18Ni9. Ближайший ГОСТ аналог 08Х18Н10 - Сталь коррозионно-стойкая жаропрочная.
Ориентировочная химическая стойкость латуни
Ориентировочная химическая стойкость нержавеющей стали.

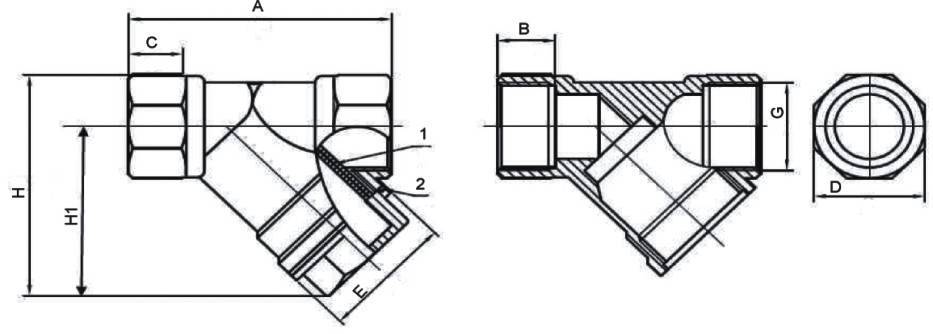

Габаритные размеры, обозначения для заказа, вес и Kv (таблица) фильтра сетчатого латунного ABRA-YS-3000E резьбового. Размеры в мм.

Ду / DN

8 (1/4")

10 (3/8")

15 (1/2")

20 (3/4")

25 (1")

32 (1 1/4")

40 (1 1/2")

50 (2")

Ру / PN

16 бар (1,6 МПа)

Диапазон допустимых температур, °C

Т мин/макс = -30 / +150 °C
Т раб = -10 / + 110 °C

Код товара

ABRA-YS-3000E008

ABRA-YS-3000E010

ABRA-YS-3000E015

ABRA-YS-3000E020

ABRA-YS-3000E025

ABRA-YS-3000E032

ABRA-YS-3000E040

ABRA-YS-3000E050

А - строительная длина, мм

117

126

Н1 - строительная высота от оси трубы, мм

Н - габаритная высота

103

127

D - мм

37,5

67,5

С - мм

12,5

17,5

20,5

23,5

22,5

В - длина нарезанной части, мм

12,5

15,5

20,5

Е - мм

56,5

Вес, кг

0,100

0,082

0,135

0,210

0,310

0,600

0,880

1,360

Размер отверстия в сетке, мм

0,5

Размер сетки

∅14х33

∅18х30,5

∅25х38

∅25х41

∅36х49

∅42х60

∅50х70

Кv, м³/час

0,95

1,43

2,7

5,1

11,3

17,2

46,8

G - резьба присоединительная

1/4"

3/8"

1/2"

3/4"

1 1/4"

1 1/2"

Описание присоединительной резьбы фильтра сетчатого латунного ABRA-YS-3000E:

Тип присоединения:	Обычная трубная резьба. Подробнее: Резьба трубная цилиндрическая внутренняя. Применяется в цилиндрических резьбовых соединениях, а также в соединениях внутренней цилиндрической резьбы с наружной конической резьбой по ГОСТ 6211-81. Основана на резьбе BSW (British Standard Whitworth) и совместима с резьбой BSP (British standard pipe thread) и обозначается BSPP.
Соответствующий стандарт ответной резьбы, допускающий многократное использование соединения	ГОСТ 6357-81 — Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая. ISO R228 EN 10226 DIN 259 BS 2779 JIS B 0202
Соответствующее обозначение ответной наружной (внешней) резьбы, допускающее многократное использование соединения	G, наружная или внешняя (в англоязычной литературе - male, external) - основное BSPP, наружная или внешняя (в англоязычной литературе - male, external) - частое BSP, наружная или внешняя (в англоязычной литературе - male, external) - частое не вполне корректное обозначение (подразумевает BSPP, стоит проверить, что это не BSPT) PF, наружная или внешняя (в англоязычной литературе - male, external) - японское по JIS - не очень частое
Соответствующее обозначение ответной наружной (внешней) резьбы, допускающее однократное соединение (при этом портится и наружная и внутренняя резьба).	R, наружная или внешняя (в англоязычной литературе - male, external) - основное BSPT, наружная или внешняя (в англоязычной литературе - male, external) - частое PT, наружная или внешняя (в англоязычной литературе - male, external) - японское по JIS - не очень частое

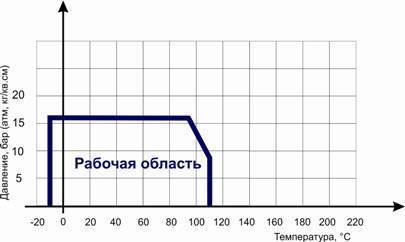

Диаграмма Давление / Температура для фильтра сетчатого латунного ABRA-YS-3000E резьбового ("грязевика муфтового"):

Диаграмма определяет рабочую область для фильтра сетчатого латунного резьбового в координатах Давление (в барах приборного) / Температура (° C).

Инструкция по монтажу, установке и эксплуатации фильтра ABRA-YS-3000E сетчатого резьбового латунного

Монтаж и эксплуатация.

-К монтажу и эксплуатации фильтра ABRA-YS-3000E сетчатого резьбового латунного допускаются лица, изучившие настоящую документацию и прошедшие инструктаж по соблюдению правил техники безопасности.
-До начала монтажа необходимо произвести осмотр фильтра ABRA-YS-3000E сетчатого резьбового латунного. При обнаружении повреждений, дефектов, полученных в результате неправильной транспортировки или хранения, ввод фильтра ABRA-YS-3000E сетчатого резьбового латунного в эксплуатацию без согласования с продавцом не допускается.
Условия монтажа.

-Перед установкой удалите пластиковые заглушки (если они есть).
-Фильтр сетчатый на горизонтальном трубопроводе устанавливается в горизонтальном положении крышкой вниз. Установка в вертикальном положении возможна только при направлении потока сверху вниз.
-Направление потока среды должно совпадать со стрелкой на корпусе фильтра.
Условия эксплуатации:

-Для быстрой очистки фильтра сетчатого от накопившихся загрязнений можно использовать сливную пробку (крышку фильтра). Крышку можно открывать только при отключенной системе.
- В зависимости от качества рабочей среды и требований к условиям эксплуатации защищаемого оборудования, фильтр должен подвергаться сервисному обслуживанию, как правило, не реже одного раза в год.
-Для полной очистки фильтра необходимо снять крышку и извлечь сетку. Затем сетку необходимо промыть под струей воды для удаления посторонних частиц. При последующей установке крышки рекомендуется использовать новую прокладку.

Условия транспортировки и хранения.

-Хранение и транспортировка должна осуществляться без ударных нагрузок при температуре: -40…+65 °С.
-Не допускается попадание посторонних предметов внутрь или падений фильтра ABRA-YS-3000E сетчатого резьбового латунного.
-Изделие должно храниться в незагрязненном помещении и быть защищено от воздействия атмосферных осадков.
-При транспортировке корпус фильтра ABRA-YS-3000E сетчатого резьбового латунного должен быть защищен от повреждений.

Внимание!

• Не прикасайтесь к работающему изделию в связи с тем, что возможен нагрев поверхностей.
• Перед началом технического обслуживания или демонтажом убедитесь, что изделие не находится под давлением и не имеет высокую температуру.
• Не удаляйте с фильтра ABRA-YS-3000E сетчатого резьбового латунного ярлык с маркировкой.
.
Гарантийные обязательства.

Гарантийный срок при соблюдении потребителем правил транспортировки, хранения, монтажа и эксплуатации устанавливается 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев с момента продажи. Все вопросы, связанные с гарантийными обязательствами обеспечивает предприятие-продавец.
