ТРУБОПРОВОДНАЯ АРМАТУРА
•
ФИЛЬТРЫ
•
Фильтр сетчатый муфтовый ABRA YS3000-SS316, Ду15-50, Ру40, Тмакс 200С

Фильтр сетчатый муфтовый ABRA YS3000-SS316, Ду15-50, Ру40, Тмакс 200С

Нет в наличии

Описание

Рабочие среды и применения: Пищевая промышленность, целлюлозно-бумажная промышленность, нефтехимическая промышленность, холодное водоснабжение (ХВС), горячее водоснабжение (ГВС), теплоснабжение с любым стандартным теплоносителем (включая антифризы), паровые системы (паровые линии, паропроводы) , конденсатные линии, технологическое водоснабжение, газопроводы нейтральных и инертных газов, включая природный (натуральный) газ, водоподготовка и водозабор, транспортировка минеральных и синтетических масел, светлых нефтепродуктов и т.д.

Условное графическое изображение фильтра сетчатого резьбового из нержавеющей стали на чертежах и схемах

Условное графическое изображение. Фильтр сетчатый (грязевик) резьбовой на чертежах и схемах.

Спецификация

Наименование

Количество

Материал

Корпус

Нержавеющая сталь AISI/SAE 316

Сетка (размеры в таблице ниже)

Ду	Диаметр х Высота (мм)
8-15	Ш18 x 33 мм
20	Ш25 x 41 мм
25	Ш30 x 50 мм
32	Ш36 х 56 мм
40	Ш43 х 69 мм
50	Ш52 х 76 мм

Нержавеющая сталь AISI/SAE 316

Прокладка крышки (размеры в таблице ниже)

Ду	Dвнеш х Dвнутр хТолщ. (мм)
8-15	24 x 21 х 1.5 мм
20	31 x 27 х 1.5 мм
25	37 x 33 х 1.5 мм
32	45 x 41 х 1.5 мм
40	52 x 47 х 1.5 мм
50	64 x 59 х 1.5 мм

PTFE

Крышка фильтра

Нержавеющая сталь AISI/SAE 316

Код для зaкaзa^#

Ду	YS-3016-D
Мaркировкa	Код для зaкaзa^#
1/4”	YS-3000-SS316008	X34.77T4.11S5
3/8”	YS-3000-SS316008	X34.77T4.11S5
1/2"	YS-3000-SS316008	X34.77T4.11S5
3/4"	YS-3000-SS316008	X34.77T4.11S5
1"	YS-3000-SS316008	X34.77T4.11S5
1 1/4"	YS-3000-SS316008	X34.77T4.11S5
1 1/2"	YS-3000-SS316008	X34.77T4.11S5
2"	YS-3000-SS316008	X34.77T4.11S5

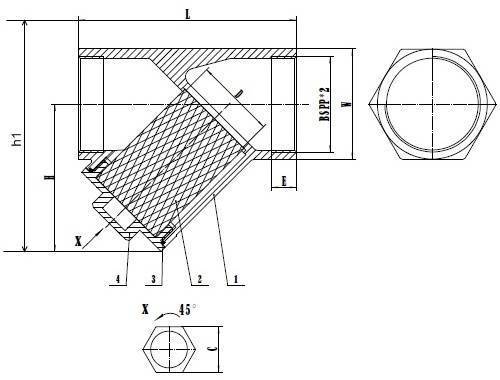

Чертеж габаритный фильтра сетчатого резьбового из нержавеющей стали SS316

Габаритные размеры, вес и Kv (таблица) фильтра ABRA-YS-3000-SS316 сетчатого резьбового из нержавеющей стали. Размеры в мм.

Ду / DN	8 1/4"	10 3/8"	15 1/2"	20 3/4"	25 1"	32 1-1/4"	40 1-1/2"	50 2"
Ру / PN	40
Температура рабочая / максимальная кратковременная, °C	от -40 до 180° / 200°
Резьба - самая обычная: трубная цилиндрическая, BSP(P), G"	1/4"	3/8"	1/2"	3/4"	1"	1-1/4"	1-1/2"	2"
L- строительная длина, мм	55	69	79	95	112	130
H - строительная высота (от оси трубы) , мм	38,5	44,5	53	65	72	86
h1 - габаритная высота , мм	52	61	72	89	100	120
W , мм	26	31,5	38	47,5	55	67
E - глубина резьбы, мм	12	15	16	18
D, мм	13	17	22	30	36	47
X, мм	17	21
Размер отверстия в сетке, мм	0,6
Кv стандартное исполнение м³/час	0,95	1,43	2,7	5,1	11,3	17,2	23	46,8
Вес, кг /шт.	0,280	0,280	0,233	0,336	0,589	0,880	1,080	1,631

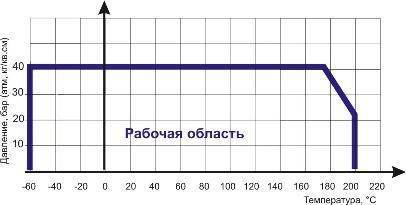

Диаграмма Давление / Температура

Диаграмма Давление/ Температура для фильтра сетчатого резьбового из нержавеющей стали

Разрешенные и запрещенные положения в установке фильтра ABRA-YS-3000-SS316 сетчатого резьбового из нержавеющей стали.

На горизонтальном паропроводе необходима установка крышкой вбок!!!

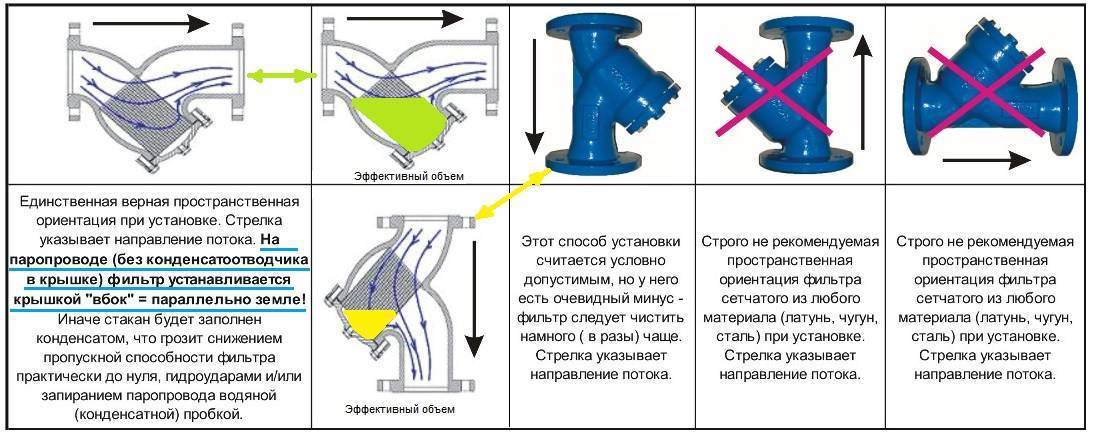

Разрешенные и запрещенные положения в установке фильтра ABRA-YF-3016-D сетчатого фланцевого чугунного

Описание присоединительных размеров и подходящих стандартов присоединения.

Тип присоединения:	Обычная трубная резьба. Подробнее: Резьба трубная цилиндрическая внутренняя. Применяется в цилиндрических резьбовых соединениях, а также в соединениях внутренней цилиндрической резьбы с наружной конической резьбой по ГОСТ 6211-81. Основана на резьбе BSW (British Standard Whitworth) и совместима с резьбой BSP (British standard pipe thread) и обозначается BSPP.
Соответствующий стандарт ответной резьбы, допускающий многократное использование соединения	ГОСТ 6357-81 — Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая. ISO R228 EN 10226 DIN 259 BS 2779 JIS B 0202
Соответствующее обозначение ответной наружной (внешней) резьбы, допускающее многократное использование соединения	G, наружная или внешняя (в англоязычной литературе - male, external) - основное BSPP, наружная или внешняя (в англоязычной литературе - male, external) - частое BSP, наружная или внешняя (в англоязычной литературе - male, external) - частое не вполне корректное обозначение (подразумевает BSPP, стоит проверить, что это не BSPT) PF, наружная или внешняя (в англоязычной литературе - male, external) - японское по JIS - не очень частое
Соответствующее обозначение ответной наружной (внешней) резьбы, допускающее однократное соединение (при этом портится и наружная и внутренняя резьба).	R, наружная или внешняя (в англоязычной литературе - male, external) - основное BSPT, наружная или внешняя (в англоязычной литературе - male, external) - частое PT, наружная или внешняя (в англоязычной литературе - male, external) - японское по JIS - не очень частое

Инструкция по монтажу, установке и эксплуатации фильтра ABRA-YS-3000-SS316 сетчатого резьбового из нержавеющей стали

Монтаж и эксплуатация.

-К монтажу и эксплуатации фильтра ABRA-YS-3000-SS316 сетчатого резьбового из нержавеющей стали допускаются лица, изучившие настоящую документацию и прошедшие инструктаж по соблюдению правил техники безопасности.
-До начала монтажа необходимо произвести осмотр фильтра ABRA-YS-3000-SS316 сетчатого резьбового из нержавеющей стали. При обнаружении повреждений, дефектов, полученных в результате неправильной транспортировки или хранения, ввод фильтра ABRA-YS-3000-SS316 сетчатого резьбового из нержавеющей стали в эксплуатацию без согласования с продавцом не допускается.
Условия монтажа.

-Перед установкой удалите пластиковые заглушки (если они есть).
-Фильтр сетчатый на горизонтальном трубопроводе устанавливается в горизонтальном положении крышкой вниз. На горизонтальном паропроводе необходима установка крышкой вбок. Установка в вертикальном положении возможна только при направлении потока сверху вниз.
-Направление потока среды должно совпадать со стрелкой на корпусе фильтра.
Условия эксплуатации

-Для быстрой очистки фильтра сетчатого от накопившихся загрязнений можно использовать сливную крышку фильтра. Крышку можно открывать только при отключенной системе.
- В зависимости от качества рабочей среды и требований к условиям эксплуатации защищаемого оборудования, фильтр должен подвергаться сервисному обслуживанию, как правило, не реже одного раза в год.
-Для полной очистки фильтра необходимо снять крышку и извлечь сетку. Затем сетку необходимо промыть под струей воды для удаления посторонних частиц. При последующей установке крышки рекомендуется использовать новую прокладку.
Условия транспортировки и хранения.

-Хранение и транспортировка должна осуществляться без ударных нагрузок при температуре: -40…+65 °С.
-Не допускается попадание посторонних предметов внутрь или падений фильтра ABRA-YS-3000-SS316 сетчатого резьбового из нержавеющей стали.
-Изделие должно храниться в незагрязненном помещении и быть защищено от воздействия атмосферных осадков.
-При транспортировке корпус фильтра ABRA-YS-3000-SS316 сетчатого резьбового из нержавеющей стали должен быть защищены от повреждений.

Внимание!

• Не прикасайтесь к работающему изделию в связи с тем, что возможен нагрев поверхностей.
• Перед началом технического обслуживания или демонтажом убедитесь, что изделие не находится под давлением и не имеет высокую температуру.
• Не удаляйте с фильтра ABRA-YS-3000-SS316 сетчатого резьбового из нержавеющей стали ярлык с маркировкой.
.
Гарантийные обязательства.

Гарантийный срок при соблюдении потребителем правил транспортировки, хранения, монтажа и эксплуатации устанавливается 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев с момента продажи. Все вопросы, связанные с гарантийными обязательствами обеспечивает предприятие-продавец.
