Фильтр сетчатый муфтовый ZETKAMA V823, Ду15-80, Ру16, Тмакс 200С

Фильтр сетчатый муфтовый ZETKAMA V823, Ду15-80, Ру16, Тмакс 200С

Нет в наличии

Описание

Характеристика

- малая строительная длина
- экологически безопасен
- собран согласно EN - 12266 - 1
- cетка из нержавеющей стали
- возможность очистки без разборки

Применение

- установки с горячей и холодной водой
- установки для пара
- промышленность
- энергетика
- теплосети, отопление
- охлаждение и кондиционеры

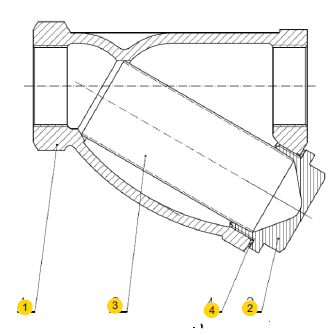

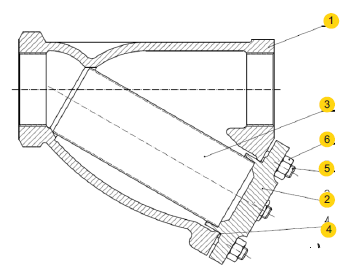

Материалы

	Фигура	823A
	Исполение	10 (DN 10-40)	09;10 (DN 50-80)
1	Корпус	EN – GJL-250 5.1301 (ex.JL1040)
2	Крышка	EN-GJS-500-7* 5.3200 (ex.JS1050)	EN – GJL-250 5.1301 (ex. Jl1040)
3	Сетка	X5CrNi 18-10 1.4301
4	Прокладка	Карбоамидный каучук
5	Болт двухсторонний	-	8.8 A2A
6	Гайка	-	8 A2A
7	Ниппель**	3/8-3/8”	1/2-1/2”
8	Шаровой клапан**	3/8”	1/2”
Макс. температура	200 C

* для Исполнение с Шаровой клапан CuZn40Pb2
** по запросу Исполнение с Шаровой клапан (Макс. температура 180^oC)

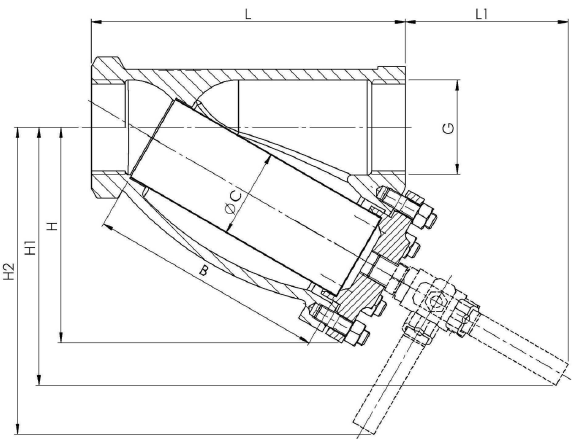

Размеры

DN	PN 16PN 6PN 16	С шаровым клапаном	Размер прокладок
	G	L	L1	H	H1	H2	C	B	Kvs	Масса	Масса	Dz	Dw	g
mm	m³/h	кг	mm
10	3/8”	72	-	45	-	-	18	48	1.8	0.3	-	30	23	1,5
15	1/2”	85	115	52	80	105	23	56	3.6	0.5	0.72	35	28
20	3/4”	100	115	62	90	112	28	68	11.0	0.8	1.02	42	34
25	1”	120	115	73	110	122	36	82	15.5	1.1	1.32	50	42
32	1 1/4”	140	115	86	114	132	42	98	26.0	1.9	2.12	57	48
40	1 1/2”	160	115	98	126	146	50	114	41.0	2.5	4.17	65	56
50	2”	205	110	144	172	204	60	154	68.0	6.1	6.32	76	66
65	2 1/2”	245	110	172	200	232	76	187	82.0	8.5	8.79	92	82
80	3”	265	110	186	224	246	83	200	115	12.0	12.29	100	89

Сетки

Сетка	Тип	DN	Глазок	Кол-во глазков	Исполнение
Стандарт/standart	F45	10-50	1,0	45	10
F28	65-80	1,25	28	09
Другие исполнениея	Cита F100 (0,6), F200 (0,5), F300 (0,4), F400 (0,32), F600 (0,25)

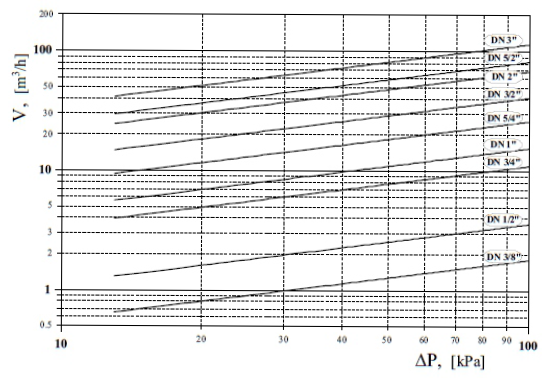

ГИДРАВЛИЧЕСКИЕ ХАРАКТЕРИСТИКИ

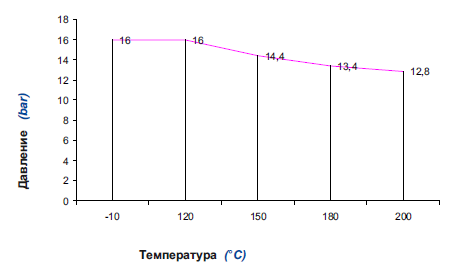

ЗАВИСИМОСТЬ ДАВЛЕНИЯ ОТ ТЕМПЕРАТУРЫ
Допустимый предел работы PN 16 EN-GJL-250

Исполнения
823-A cерый чугун EN-GJL-250, tmax 200 C

Диаметр DN, мм	Давление PN	Исполнение
Описание	Номер
15-50	C 16bar	глазок сетки 1,00 мм, 45 глазков/cм2	10
65-80	глазок сетки 1,25 mm, 28 глазков/cм2	09

Пример заказа

Фигура	Материал корпуса	Диаметр DN	Давление PN	Исполнение
823	A	040	C	10

823 - Фильтр, y-косой, фланцевый
А - Cерый чугун EN-GJL-250
040 - диаметр DN40
С - Давление PN16
10 - Ячейка сетки 1,00 мм, 45 глазков/cм2
