Защитные гильзы
•

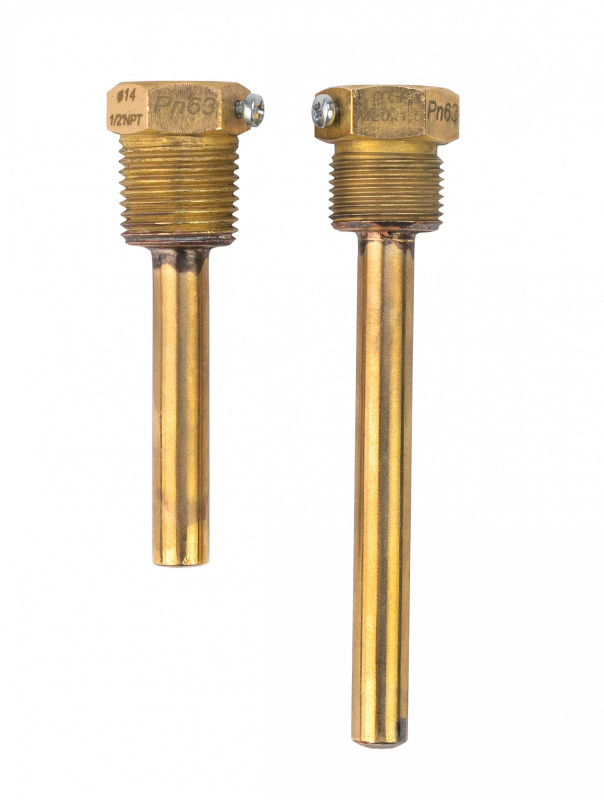

Гильзы ГЗЛ-РТ для ТБф-120, медный сплав (МС)

Гильзы ГЗЛ-РТ для ТБф-120, медный сплав (МС)

Нет в наличии

Описание

Гильзы ГЗЛ-РТ из медного сплава используются при измерении температуры не агрессивных сред, они также повышают устойчивость средств измерения к воздействию высоких температур и давлений.

ВАЖНО! При заказе гильз необходимо обязательно указывать модель термометра, диаметр штока (термобалона) и тип присоединения.

Длина гильзы

Возможные монтажные (внешние) длины гильз, мм *
Гильза защитная ГЗЛ-РТ	U46, 64, 100, 150, 200, 250, 300, 350, 400.

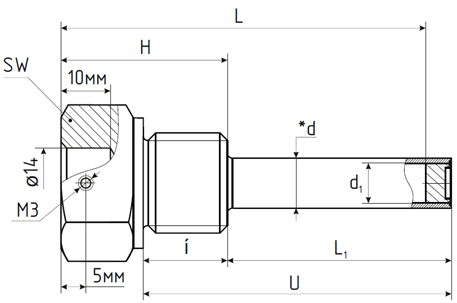

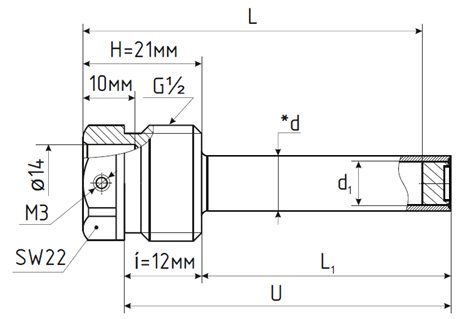

ГЗЛ-РТ (G1/2) для ТБф-120 ГЗЛ-РТ (М20*1,5; 1/2NPT) для ТБф-120

* ВАЖНО! Указана монтажная (внешняя) длина гильз, которая считается от опорной поверхности и включает в себя резьбовое присоединение к процессу или другому оборудованию.

Допустимые скорости потоков

Внешний d / толщина стенки термочехла, мм	Температура рабочей среды в процессе, С°	Плотность рабочей среды в процессе, кг/м3	Внутренняя длина L защитной гильзы, мм Допустимая скорость потока, м/с

			L100	L120	L160	L200	L250	L315	L400	>L400
9 / 1 10 / 1	+20…+400	1000	5,5	4,5	3,4	2,6	2,1	1,6	1,2	-
		100	14	12,5	10,5	8	6,5	5	4	-
		10	53	45	34	24,5	21	16	12	-
	+400…+600	1000	2,8	2,45	1,95	1,45	1,15	0,95	0,7	-
		100	9,6	8,2	6,2	4,8	3,7	2,95	2,3	-
		10	31,5	26,4	19,5	14,5	11,5	9,5	7	-
12 / 1 14 / 1	+20…+400	1000	8,1	6,6	4,76	3,64	2,94	2,24	1,68	-
		100	25,6	20,4	14,7	11,2	9,1	7	5,6	-
		10	75,4	61,5	47,6	34,3	29,4	22,4	16,8	-
	+400…+600	1000	4,8	3,8	2,73	2,03	1,61	1,33	0,98	-
		100	13,2	11,2	8,68	6,72	5,18	4,13	3,22	-
		10	45,3	36,2	27,3	20,3	16,1	13,3	9,8	-
*16 / 2	+20…+400	1000	-	-	7,4	6	4,6	3,7	2,8	-
		100	-	-	24	19	15	11,5	9	-
		10	-	-	74	60	46	37	28	-
	+400…+600	1000	-	-	4,3	3,3	2,6	2,1	1,6	-
		100	-	-	13,6	10,5	8,4	6,6	5	-
		10	-	-	43	33	26	21	16	-

ГЗЛ-РТ (G1/2) для ТБф-120 ГЗЛ-РТ (М20*1,5; 1/2NPT) для ТБф-120

Гарантии

Гарантийный срок эксплуатации - 24 месяца со дня ввода изделия в эксплуатацию при соблюдении потребителем правил эксплуатации, транспортирования, хранения и монтажа согласно руководству по эксплуатации, а также требованиям ГОСТ 12.3.003-91.

Гарантийный срок хранения прибора – 18 месяцев с момента изготовления.
