Защитные гильзы
•

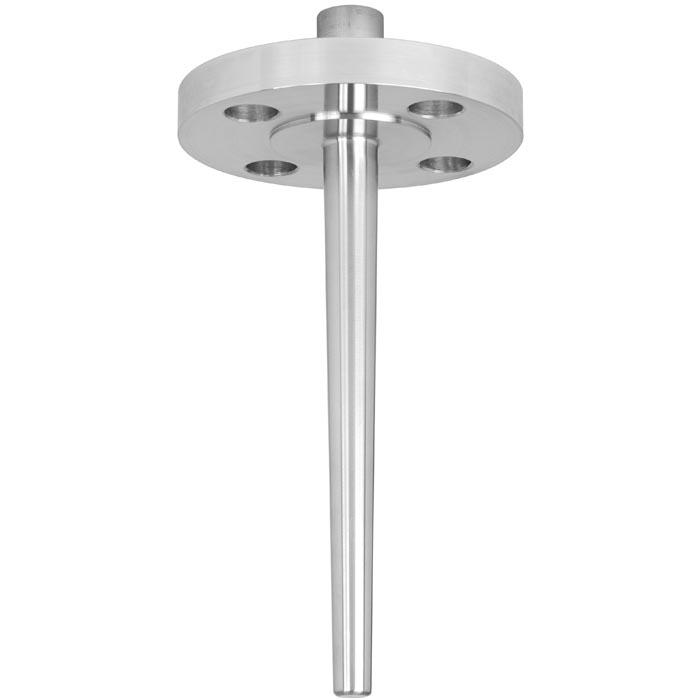

Гильзы фланцевые цельноточеные, сталь нержавеющая (СтН)

Гильзы фланцевые цельноточеные, сталь нержавеющая (СтН)

Нет в наличии

Описание

Защитные гильзы предназначены для защиты прибора от высокого давления, агрессивной среды и высокой скорости потока, а также позволяют производить замену термометра без остановки процесса, отделяя его от измеряемой среды. По типу монтажа в процесс защитные гильзы делятся на резьбовые (вкручиваемые), вварные и фланцевые. Также различают трубные (сварные) и цельноточеные защитные гильзы. Трубные (сварные) защитные гильзы изготавливаются из трубки, к одному из концов которой приваривается наконечник. Цельноточеные защитные гильзы изготавливаются из цельного металлического прутка.

Благодаря усиленной конструкции, которая выдерживает тяжелые условия эксплуатации, фланцевые защитные гильзы предпочтительны для использования на объектах химической и нефтехимической промышленности, а также при строительстве различных заводов и производств.

ВАЖНО! При заказе гильз необходимо обязательно указывать модель термометра, диаметр штока (термобалона) и тип присоединения.

Длина гильзы

Возможные внутренние длины гильз (под монтажную длину штока термометра), мм *
Гильза защитная ГЗ-ФЦ	L160, 170, 180, 190, 200, 212, 224, 230, 236, 250, 265, 280, 300, 315, 335, 355, 375, 400.

ГЗ-ФЦ для ТБф-221, 222, 223

* ВАЖНО! Указана внутренняя длина гильз. Монтажная (внешняя) длина гильз будет зависеть от заказа потребителя, но не менее 100 мм.

Исполнения уплотнительных поверхностей фланцев

Стандарт	Исполнение
Стандарт	с соединительным выступом	с выступом	с впадиной	с шипом	с пазом	под линзовую прокладку	с пазом под прокладку овального сечения
ГОСТ 12815-80 *	1	2	3	4, 8	5, 9	6	7
ГОСТ 33259-2015	B	E	F	C, L **	D, М **	К	J
EN 1092-1	Тип B	Тип E	Тип F	Тип C	Тип D		Тип H
Эскиз уплотнительных поверхностей

* - отменен с 01.04.2016г.;
** - уплотнительные поверхности исполнений L и M используются по фторопластовые прокладки.

Допустимые скорости потоков

Внешний d / толщина стенки термочехла, мм	Температура рабочей среды в процессе, С°	Плотность рабочей среды в процессе, кг/м3	Внутренняя длина L защитной гильзы, мм Допустимая скорость потока, м/с

			L100	L120	L160	L200	L250	L315	L400	> L400
*16 / 2	20…400	1000	14,8	11,3	8,2	6,4	5	3,9	3,1	-
		100	44,2	35	25	20	16	12	9,7	-
		10	142,4	113	81	64	50	38	30	-
	400…600	1000	11,3	8,5	6,1	4,8	3,8	2,9	2,3	-
		100	33,4	26	19	15	11,9	9,2	7,3	-
		10	107,3	84	61	48	37	29	23	-
*23 / ≥2,75	20…400	1000	-	-	15,8	12,55	10	7,75	6,65	-
		100	-	-	52,3	41	31,5	24,5	21	-
		10	-	-	158,1	125,5	95,5	77,5	67,5	-
	400…600	1000	-	-	11,1	9,15	7,2	5,5	4,35	-
		100	-	-	36,4	29	23	17,5	15	-
		10	-	-	115,3	91,5	72	55	47,5	-
*35 / ≥2,75	20…400	1000	-	-	22	19	16	13	9,5	-
		100	-	-	71	60	50	41	31	-
		10	-	-	220	185	155	126	95	-
	400…600	1000	-	-	21	16	12	9,6	7,5	-
		100	-	-	61	48	38	30,5	23	-
		10	-	-	165	140	120	97	75	-

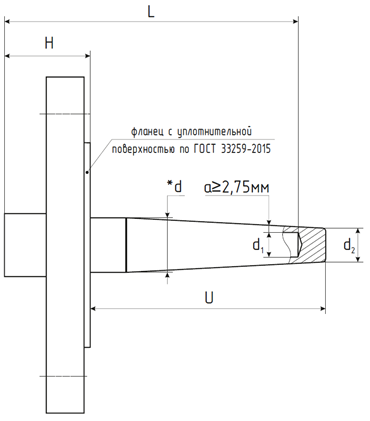

ГЗ-ФЦ для ТБф-221, 222, 223

Гарантии

Гарантийный срок эксплуатации - 24 месяца со дня ввода изделия в эксплуатацию при соблюдении потребителем правил эксплуатации, транспортирования, хранения и монтажа согласно руководству по эксплуатации, а также требованиям ГОСТ 12.3.003-91.

Гарантийный срок хранения прибора – 18 месяцев с момента изготовления.
