Газоанализатор стационарный ЭГС

Газоанализатор стационарный ЭГС измеряет содержание взрывоопасных и вредных веществ в воздухе рабочей зоны в целях обеспечение промышленной безопасности и условий труда. Имеет свидетельство об утверждении типа средств измерений и сертификат соответствия ТР ТС 012/2011.

Описание:

Газоанализатор стационарный ЭГС предназначен для непрерывных измерений объемной доли метана, пропана, паров этанола, кислорода, диоксида углерода, водорода и массовой концентрации токсичных газов (оксид углерода, сероводород, диоксид азота, диоксид серы, хлор, аммиак). Количество измерительных каналов и контролируемые газы выбирается заказчиком.

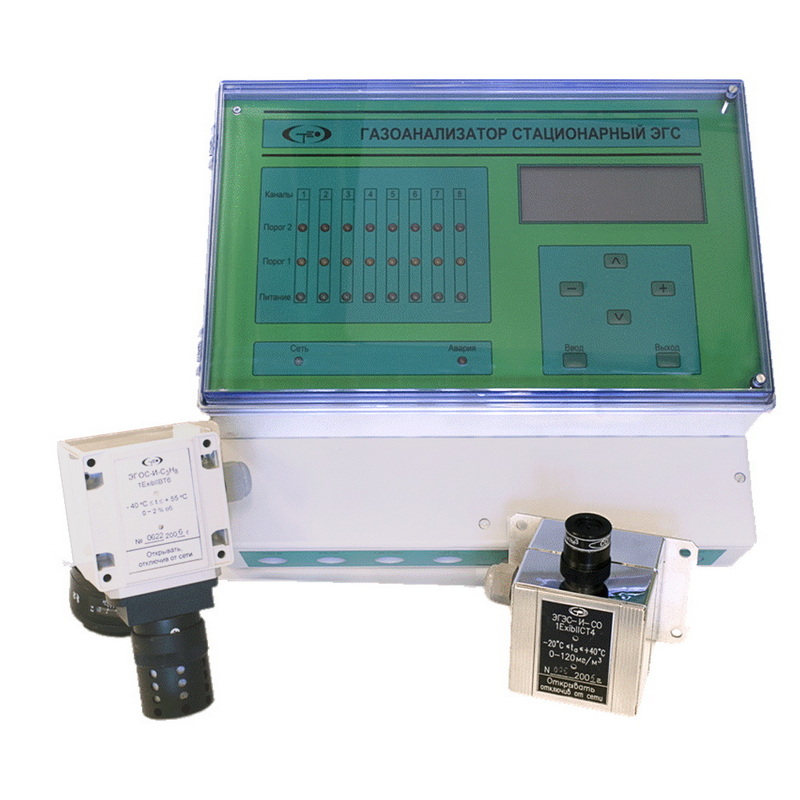

Газоанализатор состоит из блока управления и выносных датчиков. В состав газоанализатора может входитьт:
• от 1 до 2 – при использовании блока управления уменьшенных габаритов.
• от 1 до 16 – при использовании блоков управления стандартных размеров;

Блок управления осуществляет питание датчиков, обработку измерительной информации, обработку и вывод информации на  дисплей, а также выработку управляющих сигналов для  исполнительных устройств.
На индикатор блока управления выводятся: номер канала, вид газа, концентрация газа в мг/м3, % НКПР или %, об.. При превышении установленных пороговых значений предупредительной и аварийной сигнализаций, срабатывает световая и звуковая индикация по каналам, и соответствующие реле.

В ЭГС используются оптические, термокаталитические и электрохимические сенсоры. Датчики ЭГС обеспечивает контроль 14 видов паров и газов взрывоопасных и токсичных веществ разной концентрации.

Связь между блоком управления и датчиками осуществляется посредством цифрового интерфейса RS-485 на расстоянии до 1200 м.

Блок управления устанавливается во взрывобезопасной зоне.
Датчики газоанализатора имеют взрывозащищенное исполнение с взрывозащитой «искробезопасная электрическая цепь i» ГОСТ Р 51330.10 и «взрывонепроницаемая оболочка d» ГОСТ Р 51330.1.
Используемые для монтажа коробки распределительные имеют маркировку 1ExibIICT6.

Преимущества

• Наличие звуковой и световой сигнализаций, реле превышения порогов предупредительной и аварийной концентраций
• Является средством измерений и внесен в Государственный реестр
• Взрывобезопасное исполнение, соответствие требованиям ТР ТС 012/2011

Комплект поставки

• Блок управления
• Комплект датчиков
• Коробки распределительные (в зависимости от кол-во датчиков)
• Руководство по эксплуатации
• Методика поверки

Характеристики продукта (ТТХ):

Характеристика	Единица измерения	Значение
Датчик ЭГОС-И-СН4 Метан (СH4) : Диапазон измерений	%	0…5
Датчик ЭГОС-И-СН4 Метан (СH4) : Предел допускаемой абсолютной погрешности	%	±(0,1+0,04Сх)
Датчик ЭГОС-И-С3Н8 Пропан (С3H8): Диапазон измерений	%	0…2
Датчик ЭГОС-И-С3Н8 Пропан (С3H8): Предел допускаемой абсолютной погрешности	%	±(0,1+0,04Сх)
Датчик ЭГОС-И-СО2 Углекислый газ (СО2): Диапазон измерений	%	0…5
Датчик ЭГОС-И-СО2 Углекислый газ (СО2): Предел допускаемой абсолютной погрешности	%	±(0,5+0,075Сх)
Датчик ЭГТС-И-С2Н5ОН Этанол (С2Н5ОН): Диапазон измерений	%	0…0,78
Датчик ЭГТС-И-С2Н5ОН Этанол (С2Н5ОН): Предел допускаемой абсолютной погрешности	%	±0,16
Датчик ЭГТС-И-СН4 Метан (CH4): Диапазон измерений	%	0…2,5
Датчик ЭГТС-И-СН4 Метан (CH4): Предел допускаемой абсолютной погрешности	%	±0,2
Датчик ЭГТС-И-С3Н8 Пропан (C3H8): Диапазон измерений	%	0…1
Датчик ЭГТС-И-С3Н8 Пропан (C3H8): Предел допускаемой абсолютной погрешности	%	±0,08
Датчик ЭГЭС-И-О2 Кислород (O2): Диапазон измерений	%	0…30
Датчик ЭГЭС-И-О2 Кислород (O2): Предел допускаемой абсолютной погрешности	%	±(0,2+0,04Сх)
Датчик ЭГЭС-И-H2 Водород(H2): Диапазон измерений	%	0…5
Датчик ЭГЭС-И-H2 Водород(H2): Предел допускаемой абсолютной погрешности	%	±0,2
Датчик ЭГЭС-И-СО Оксид углерода (СО): Массовая концентрация	мг/м3	0 ÷ 120
Датчик ЭГЭС-И-СО Оксид углерода (СО): Предел допускаемой абсолютной погрешности При массовой концентрации газа: 0 ÷ 20 мг/м3	мг/м3	±5
Датчик ЭГЭС-И-СО Оксид углерода (СО): Предел допускаемой относительной погрешности При массовой концентрации газа: 20 ÷ 120 мг/м3	%	±25
Датчик ЭГЭС-И-Н2S Сероводород (Н2S): Диапазон измерений	млн-1	0…32
Датчик ЭГЭС-И-Н2S Сероводород (Н2S): Массовая концентрация	мг/м3	0 ÷ 45
Датчик ЭГЭС-И-Н2S Сероводород (Н2S): Предел допускаемой абсолютной погрешности При массовой концентрации газа: 0 ÷ 10 мг/м3	мг/м3	±2,5
Датчик ЭГЭС-И-Н2S Сероводород (Н2S): Предел допускаемой относительной погрешности При массовой концентрации газа: 10 ÷ 45 мг/м3	%	±25
Датчик ЭГЭС-И-NO2 Диоксид азота (NO2): Диапазон измерений	млн-1	0…10,5
Датчик ЭГЭС-И-NO2 Диоксид азота (NO2): Массовая концентрация	мг/м3	0 ÷ 20
Датчик ЭГЭС-И-NO2 Диоксид азота (NO2): Предел допускаемой абсолютной погрешности При массовой концентрации газа: 0 ÷ 2 мг/м3	мг/м3	±0,5
Датчик ЭГЭС-И-NO2 Диоксид азота (NO2):Предел допускаемой относительной погрешности При массовой концентрации газа: 2 ÷ 20 мг/м3	%	±25
Датчик ЭГЭС-И-SO2 Диоксид серы (SО2): Диапазон измерений	млн-1	0…18,8
Датчик ЭГЭС-И-SO2 Диоксид серы (SО2): Массовая концентрация	мг/м3	0 ÷ 50
Датчик ЭГЭС-И-SO2 Диоксид серы (SО2): Предел допускаемой абсолютной погрешности При массовой концентрации газа: 0 ÷ 10 мг/м3	мг/м3	±2,5
Датчик ЭГЭС-И-SO2 Диоксид серы (SО2): Предел допускаемой относительной погрешности При массовой концентрации газа: 10 ÷ 50 мг/м3	%	±25
Датчик ЭГЭС-И-NН3 Аммиак(NH3): Диапазон измерений	млн-1	0…99
Датчик ЭГЭС-И-NН3 Аммиак(NH3): Массовая концентрация	мг/м3	0 ÷ 70
Датчик ЭГЭС-И-NН3 Аммиак(NH3): Предел допускаемой абсолютной погрешности При массовой концентрации газа: 0 ÷ 20 мг/м3	мг/м3	±5
Датчик ЭГЭС-И-NН3 Аммиак(NH3): Предел допускаемой относительной погрешности При массовой концентрации газа: 20 ÷ 70 мг/м3	%	±25
Время установления показаний ЭГС Т0,9 ном: для измерительных каналов с датчиками ЭГОС-И	сек	10
Время установления показаний ЭГС Т0,9 ном: для измерительных каналов с датчиками ЭГТС-И	сек	30
Время установления показаний ЭГС Т0,9 ном: для измерительных каналов с датчиками ЭГЭС-И	сек	60
Напряжение питания переменного тока частотой 50 Гц	В	220
Потребляемая мощность,не более	ВА	150
Способ отбора пробы датчиками		диффузионный
Диапазон рабочих температур : блок управления	°С	-10…+45
Диапазон рабочих температур : датчики оптические	°С	-40…+55
Диапазон рабочих температур : датчики электрохимические	°С	-20…+50

Габаритные размеры, мм:
блок управления - 360х335х135, датчики 160х85х125

Перечень модификаций:
Блок управления с возможностью подключения 1-2 датчиков / Блок управления с возможностью подключения до 16 датчиков
