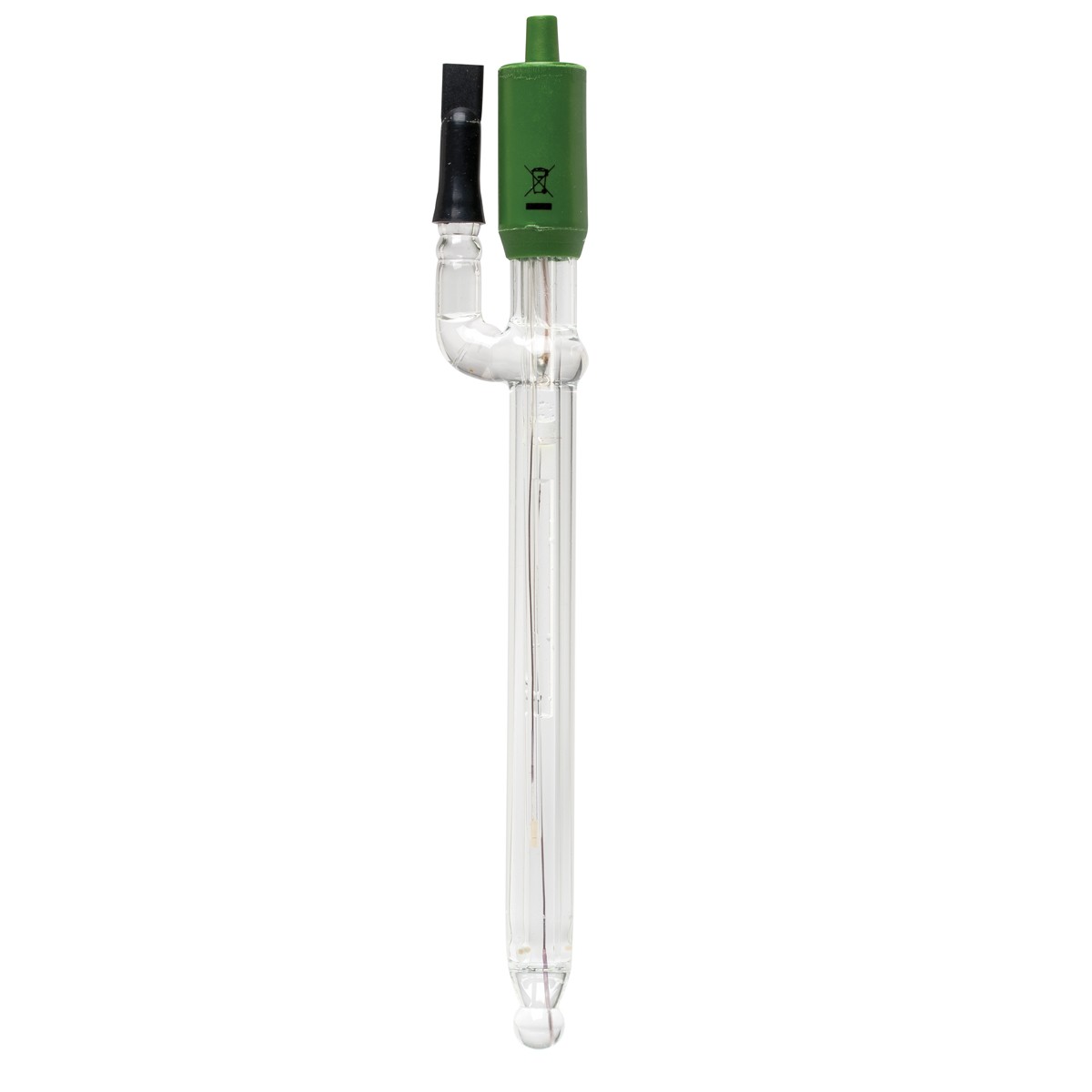

HI1135B комбинированный рН-электрод

Hanna Instruments предлагает широкий выбор pH-электродов, предназначенных для самых разных применений. Тип стекла, используемого для определения рН, форма колбы, материал корпуса, тип соединения, тип эталона и используемый электролит - это лишь некоторые из конструктивных соображений.

В HI1135B используется высокотемпературное (HT) стекло, сферическая мембрана, стеклянный корпус, двойная керамическая фритта, двойная диафрагма. Благодаря конструкции бокового кронштейна его можно много раз наполнять 3,5 м KCl.

Высокотемпературное стекло

Измерение рН при очень высоких температурах вредно для чувствительной стеклянной мембраны и сократит срок ее службы. pH-электрод из стекла общего назначения (GP) будет иметь сопротивление 100 мегаом при 25 ° C, в то время как сопротивление HT-стекла составляет около 400 мегаом при 25 ° C. Поскольку HI1135B используется при повышенных температурах, сопротивление уменьшается и приближается к сопротивлению GP glass. HI1135B подходит для использования с образцами, температура которых колеблется от 0 до 100 °C.

Сферическая мембрана

Сферическая колба предназначена для общего использования. Другие формы мембраны включают конический наконечник для проникновения и плоский наконечник для измерения на поверхности.

Стеклянный корпус

Стеклянный корпус идеально подходит для лабораторного использования. Стекло устойчиво ко многим агрессивным химическим веществам и легко моется. Стеклянный корпус также обеспечивает быструю передачу тепла к внутреннему эталонному электролиту. мВ, генерируемое эталонной ячейкой, зависит от температуры. Чем быстрее электрод достигает равновесия, тем устойчивее опорный потенциал.

Двойная керамическая диафрагма

Двойной керамический переход обеспечивает более быстрый поток электролита из эталона в раствор. В стандартном pH-электроде используется одна керамическая диафрагма, обеспечивающая поток электролита от 15 до 20 мкл/час; HI1135B имеет две керамических диафрагмы, обеспечивающих поток электролита от 30 до 40 мкл/час. Эта более высокая скорость потока обеспечивает более быструю реакцию электрода и более стабильное измерение в вязких растворах или образцах с низкой проводимостью, таких как чистая вода, где часто наблюдается длительное время стабилизации.

Конструкция бокового рукава

HI1135B представляет собой многоразовый датчик, оснащенный специальной конструкцией бокового рукава. Боковой рукав обеспечивает непрерывное заполнение раствора электролита в тех случаях, когда требуется постоянный контроль. Поскольку это рН-электрод с двойным переходом, заполняющим раствором является HI7082 3,5M KCl. Этот раствор не содержит серебра, как в случае с одним переходным электродом. Отсутствие серебра предотвратит образование осадка серебра на поверхности соединения и его засорение. Засорение соединения приведет к искажению и ошибочным показаниям.

BNC разъем

В HI1135B используется разъем BNC. Этот тип разъема универсален в том смысле, что его можно использовать на любом рН-метре с гнездовым входом датчика BNC.

В электроде с одинарным солевым мостиком используется раствор для заполнения, содержащий 3,5М KCl + AgCl, например HI 7071. В электродах с двойным солевым мостиком обычно используется раствор HI 7082, содержащий 3,5М KCl. Обычно в электродах используется одинарный солевой мостик. Как изображено на рисунке выше, у таких электродов лишь одинарный солевой мостик, отделяющий электрод сравнения от исследуемого раствора. В более агрессивных условиях, например, при высоком давлении, высокой температуре, в сильно кислой или щелочной среде, направление потока электролита через солевой мостик часто изменяется на противоположное, что приводит к поступлению исследуемого раствора в электрод сравнения. Если это не остановить, то электрод сравнения окажется загрязненным, что приведет к некорректной работе электрода. Другая потенциальная опасность для электрода с одним солевым мостиком – это засорение диафрагмы из-за выпадения осадка хлорида серебра. Серебро может легко выпадать в осадок, если образцы содержат трис буфер или тяжелые металлы. Когда электролит вступает в контакт с исследуемым образцом, некоторое количество AgCl выпадает на внешней стороне солевого мостика. Данные с такого датчика будут дрейфовать.

Система фирмы Hanna с двойным солевым мостиком, как следует из названия, имеет два солевых мостика, лишь один из которых контактирует с образцом, как это показано на рисунке. В агрессивных условиях таже, очевидно, сохранится тенденция к поступлению образца в электрод сравнения. Однако, так как электрод сравнения физически отделен от внешней области с электролитом, то загрязнение электрода минимально. Вероятность засорения диафрагмы в электроде с двойным солевым мостиком также снижается, так как применяются растворы не содержащие серебро. Так как нет серебра, то и нет осадка, который может засорить диафрагму
