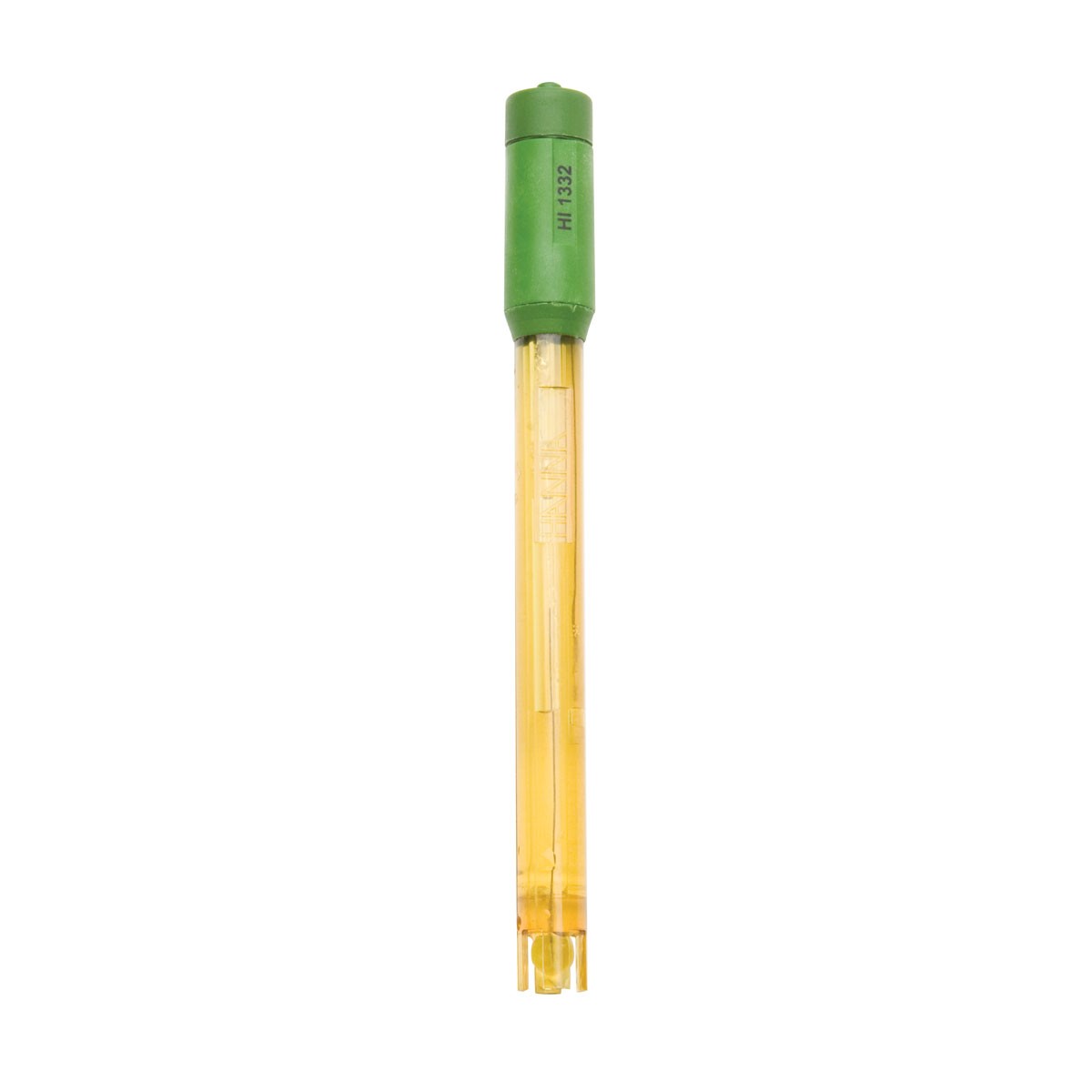

HI1332B комбинированный рН-электрод, корпус - пластик

Hanna Instruments предлагает большое разнообразие рН электродов, которые разработаны для различных применений. Тип стекла для изготовления чувствительной мембраны, ее форма, материал корпуса, тип диафрагмы, тип электрода сравнения и использованного электролита – вот лишь несколько из особенностей конструкции.

HI 1332B - это сферическая мембрана из стекла общего назначения, корпус из полиэфиримина (ПЭИ), одна керамическая диафрагма и двойной солевой мостик.

Стекло общего назначения

Стекло общего назначения, как следует из названия, это стандартное стекло для решения наиболее общих задач. pH электрод, изготовленный из стекла общего назначения имеет сопротивление 100 МОмпри 25°C и подходит для измерения рН образцов комнатной температуры. HI 1332B подходит для измерений в образцах от 0 дo 70°C.

Сферическая мембрана

Сферическая мембрана используется в большинстве случаев. Другие формы мембран – это коническая для проникновения в образец и плоская для измерений на поверхности.

ПЭИ корпус

HI 1332B оснащен корпусом из полиэфиримина (ПЭИ). ПЭИ подходит для широкого диапазона применений и первенствует в полевых измерениях, благодаря своей прочности. Защита вокруг сферической мембраны минимизирует риск поломки из за случайного удара или падения электрода. ПЭИ – высококачественный пластик, стойкий ко многим агрессивным химикатам

Электрод сравнения с двойным солевым мостиком

Электрод сравнения с двумя солевыми мостиками имеет внешний отсек, окружающий электрод сравнения. В электролите внутреннего отсека, в котором расположена Ag/AgCl проволока электрода сравнения, присутствуют ионы серебра; электролит отсека не содержит серебра. Устройство двойного солевого мостика позволяет добиться того, что ионы серебра из электрода практически не попадают в образец. Такая конструкция позволяет проводить измерения в тех случаях, когда присутствие ионов серебра в образце нежелательно, или серебро может образовать осадок на диафрагме.

BNC Разъем

В HI 1332B используется BNC соединение. Это универсальное соединение, которое позволяет использовать электрод на любом рН метре с аналогичным типом соединения. Другие типы соединений – DIN, резьбовое, T-образное и 3,5 мм. Эти типы соединений, как правило, характерны для приборов определенного типа и не взаимозаменяемы.

Сравнение электродов с одинарным и двойным солевым мостиком

В электроде с одинарным солевым мостиком используется раствор для заполнения, содержащий 3,5М KCl + AgCl, например HI 7071. В электродах с двойным солевым мостиком обычно используется раствор HI 7082, содержащий 3,5М KCl. Обычно в электродах используется одинарный солевой мостик. Как изображено на рисунке выше, у таких электродов лишь одинарный солевой мостик, отделяющий электрод сравнения от исследуемого раствора. В более агрессивных условиях, например, при высоком давлении, высокой температуре, в сильно кислой или щелочной среде, направление потока электролита через солевой мостик часто изменяется на противоположное, что приводит к поступлению исследуемого раствора в электрод сравнения. Если это не остановить, то электрод сравнения окажется загрязненным, что приведет к некорректной работе электрода. Другая потенциальная опасность для электрода с одним солевым мостиком – это засорение диафрагмы из-за выпадения осадка хлорида серебра. Серебро может легко выпадать в осадок, если образцы содержат трис буфер или тяжелые металлы. Когда электролит вступает в контакт с исследуемым образцом, некоторое количество AgCl выпадает на внешней стороне солевого мостика. Данные с такого датчика будут дрейфовать.

Система фирмы Hanna с двойным солевым мостиком, как следует из названия, имеет два солевых мостика, лишь один из которых контактирует с образцом, как это показано на рисунке. В агрессивных условиях таже, очевидно, сохранится тенденция к поступлению образца в электрод сравнения. Однако, так как электрод сравнения физически отделен от внешней области с электролитом, то загрязнение электрода минимально. Вероятность засорения диафрагмы в электроде с двойным солевым мостиком также снижается, так как применяются растворы не содержащие серебро. Так как нет серебра, то и нет осадка, который может засорить диафрагму.

Спецификация
