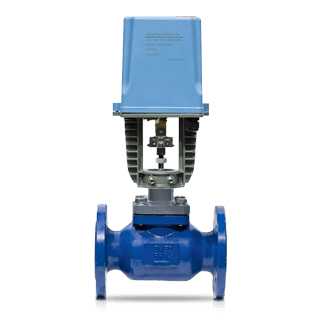

Клапан

Клапан предназначен для длительного и безотказного функционирования в наиболее тяжелых условиях работы в индивидуальных тепловых пунктах (ИТП) в системах тепло-водоснабжения на холодную и горячую  воду  либо    раствор   этиленгликоля температурой  не  более  150  °C  и номинальным давлением 1,6 Мпа.

Клапан 1.17-DN32-Кв-1.1132-СЧ-1,6-1-150-У является аналогом ведущих европейских производителей.

Клапан 1.17-DN32-Кв-1.1132-СЧ-1,6-1-150-У достоинства:

Деталь	Материал
шток	СТ40Х13/95Х18
поршень	СТ40Х13/95Х18
плунжер	СТ 20Х13
седло	СТ 20Х13
корпус	СЧ 20 / ВЧ 40
крышка	СТ 20Л
уплотнение в затворе	Металл-PTFE
уплотнение  штока	Резино-фторопластовое

Условный проход DN	15	20	25	32	40	50
Условная пропускная способность, Kvy, м3/ч*	0,25 0,4 0,63 1 1,6 2,5	1,6 2,5 4,0 6,3	1,6 2,5 4,0 6,3 10	6,3 10 16	10 16 25	10 16 25 32 40
Ход штока, мм, ± 5%	5		7	10
Характеристика регулирования	Линейная, равнопроцентная**, параболическая**
Коэффициент начала кавитации, Z	0,6
Протечка через закрытый клапан, %	Класс А по ГОСТ 9544; ГОСТ Р 54808
Условное давление PN, МПа	1,6; 2,5
Рабочая среда	Вода, воздух или водный раствор этиленгликоля
Температура рабочей среды, оС	до +150
Присоединение к трубопроводу	Фланцевое (исполнение 1,2,3 по ГОСТ 12815-80)
Температура окружающей среды, оС	-5…+55

* - возможны поставки с нестандартными значениями Kvs/Kvy.
** - стандартное исполнение - линейное. Равнопроцентное - по запросу

Клапаны оснащены электроприводом МЭП ТЭРМ 320

Питание механизмов осуществляется переменным током частотой (50±1) Гц и напряжением от 203 до 253 В.

Потребляемая мощность - не более 5 В·А.

Масса механизма - не более 2,3 кг.

Условия эксплуатации:

- температура окружающего воздуха от минус 30 до плюс 50 °С;

- относительная влажность воздуха не более 95 % при температуре 35 °С;

- атмосферное давление от 86 до 106,7 кПа.

Исполнение механизма	МЭП ТЭРМ - 320/133-20
Номинальное усилие, Н	600
Максимальное усилие, Н	750
Полный ход, мм	20
Номинальное время, с	109
Средняя скорость, мм/мин	11
