Главная страница
•
Трубопроводная арматура
•
Затворы дисковые поворотные
•
Межфланцевые затворы дисковые поворотные
•

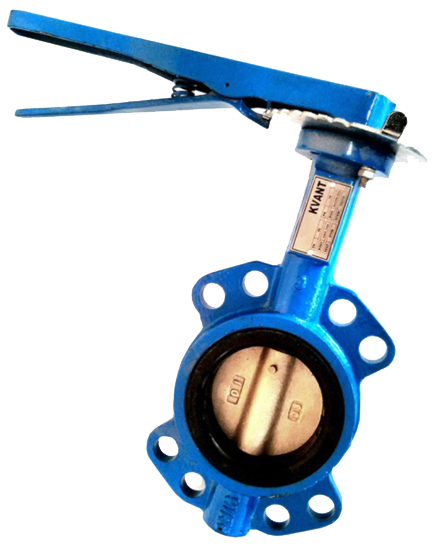

Межфланцевые затворы дисковые поворотные DN 125, PN 16, Корпус чугун, Диск нерж. сталь, Уплотнение EPDM, Вес 7

Межфланцевые затворы дисковые поворотные DN 125, PN 16, Корпус чугун, Диск нерж. сталь, Уплотнение EPDM, Вес 7

Нет в наличии

Описание

Описание

Межфланцевый с гладкими отверстиями
Эластичное внутреннее уплотнение (заменяемое), исключающее контакт корпуса с рабочей средой
Цельная ось затвора для уменьшения вероятности протечек
Управление: рукоятка; редуктор; имеется возможность присоединения привода
Установка между фланцами
Защитное эпоксидное покрытие 150 мкм.
Гидравлическая опрессовка производится с коэффициентом 1,1 к рабочему давлению

Диапазон применения в зависимости от используемой уплотнительной манжеты:

Наименование	Диапазон температур	Область применения	Свойства резиновой смеси уплотнения
EPDM	от -25°С до +110°С (кратковременно до +120°С)	Вода, пар, морская вода,сжатый воздух, спирты,неорганические кислоты не высокой концентрации, щёлочи, абразивные субстанции, каустическая сода.	Отличные механические свойства (стирание). Устойчив к длительному воздействию ультрафиолета и озона.
NBR	от -20° С до +100°С (кратковременно до +120°С)	Вода, гликоль, щёлочи, минеральные и растительные масла, животные жиры.	Устойчив к воздействию минеральных масел, определенных углеводородов, растворителей.
VITON	от -20° С до +200°С (кратковременно до +250°С)	Горячий воздух, неорганические и органические кислоты высокой концентрации. Бензолы, бензин и диз. топливо. Растворители (кроме ацетона), щелочи.	Хорошая устойчивость к жаре и свету. Подходит для гидравлических жидкостей, едких сред, горючих веществ, газов, углеводородов.
PTFE	от -80° С до + 200°С.	Устойчив почти ко всем химикатам. Отсутствие стойкости только к сплавам щелочных металлов (натрию, калию), газообразному фтору, фтороводороду, хлортрифториду.	Прекрасные свойства скольжения. Высокая стойкость к атмосферному старению.

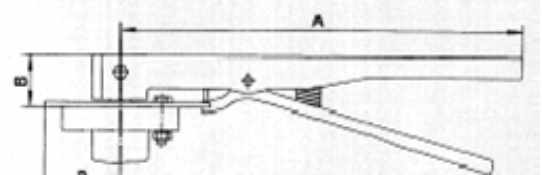

Затворы KVANT межфланцевые поставляются в комплекте с рукояткой для открытия/закрытия

Диаметр	A	B	R	Вес, кг
50 − 100	260	26	50	0,9
200 − 250	350	32	75	1,3
250 − 300	360	32	75	2,3

Диаметр	50 − 100
A	260
B	32
R	50
Вес, кг	2,3
Диаметр	50 − 100
A	260
B	32
R	50
Вес, кг	2,3
Диаметр	50 − 100
A	260
B	32
R	50
Вес, кг	2,3

Технические характеристики

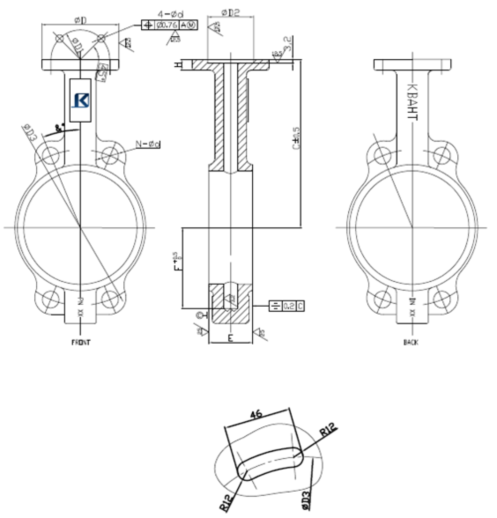

Сверловка для DN 200

DN	ØD	ØD1	ØD2	4-Ød	H	C	F	E	ØD3	N-Ød	&°
200	125	102	70	12	15	260	156	57	295	-	-
250	125	102	70	12	18	292	180	65	357,5	12-30	15
300	125	102	70	12	20	337	221	76	405	12-32	15
350	125	102	70	12	20	368	241	76	467	16-29	11,5

DN	350
ØD	125
ØD1	102
ØD2	70
4-Ød	12
H	20
C	368
F	241
E	76
ØD3	467
N-Ød	16-29
&°	11,5
DN	350
ØD	125
ØD1	102
ØD2	70
4-Ød	12
H	20
C	368
F	241
E	76
ØD3	467
N-Ød	16-29
&°	11,5

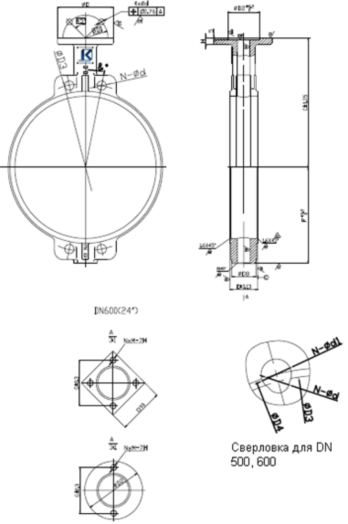

DN	F	C	E	ØFD8	ØD1	Ød	ØD	ØD2	G	NxM	H	ØD3	ØD4	N-Ød	D3	&°
400	297	400	100	75	140	18	175	100	59	2xM8	20	522	-	16-33	-	11,25
450	315	422	111	80	140	18	175	100	64	2xM10	20	577	-	20-38	-	9
500	348	480	125	90	165	18	210	130	72	2xM10	22	620	650	20-26	20-33	9
600	444	562	151	-	165	22	210	130	85,7	2xM10	22	725	770	20-30	20-36	9

DN	600
F	444
C	562
E	151
ØFD8	-
ØD1	165
Ød	22
ØD	210
ØD2	130
G	85,7
NxM	2xM10
H	22
ØD3	725
ØD4	770
N-Ød	20-30
D3	20-36
&°	9
DN	600
F	444
C	562
E	151
ØFD8	-
ØD1	165
Ød	22
ØD	210
ØD2	130
G	85,7
NxM	2xM10
H	22
ØD3	725
ØD4	770
N-Ød	20-30
D3	20-36
&°	9

Таблица крутящих моментов межфланцевых поворотных затворов , N*m.

DN	PN 10 бар		PN 16 бар
DN	Мокрый	Сухой	Мокрый	Сухой
50	13	21	16	26
65	15	28	19	35
80	21	40	24	46
100	36	66	42	77
125	56	97	65	115
150	91	160	109	183
200	167	287	206	355

PN 10 бар
DN	50
Мокрый	13
Сухой	21
PN 16 бар
Мокрый	16
Сухой	26
DN	50
PN 10 бар
Мокрый	13
Сухой	21
PN 16 бар
Мокрый	16
Сухой	26

DN	PN 10 бар		PN 16 бар
DN	Мокрый	Сухой	Мокрый	Сухой
250	276	370	350	595
300	415	676	-	-
350	532	798	-	-
400	730	1096	-	-
450	979	1468	-	-
500	1306	1959	-	-
600	2041	1959	-	-

PN 10 бар
DN	50
Мокрый	13
Сухой	21
PN 16 бар
Мокрый	16
Сухой	26
DN	50
PN 10 бар
Мокрый	13
Сухой	21
PN 16 бар
Мокрый	16
Сухой	26

DN	Шпилька ГОСТ 9066-75	Гайка ГОСТ 9064-75р
Размер	Кол-во, шт	Размер	Кол-во, шт
40	М 16х130	4	М 16	8
50	М 16х140	4	М 16	8
65	М 16х150	4	М 16	8
100	М 16х160	8	M 16	16
40	М 16х130	4	М 16	8
40	М 16х130	4	М 16	8
40	М 16х130	4	М 16	8
40	М 16х130	4	М 16	8

DN	Шпилька ГОСТ 9066-75	Гайка ГОСТ 9064-75
Размер	Кол-во, шт	Размер	Кол-во, шт
350	М 20х200	16	М 20	32
350	М 20х200	16	М 20	32
350	М 20х200	16	М 20	32

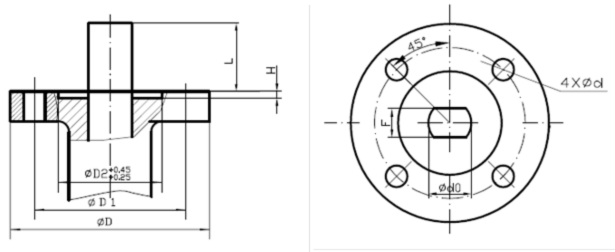

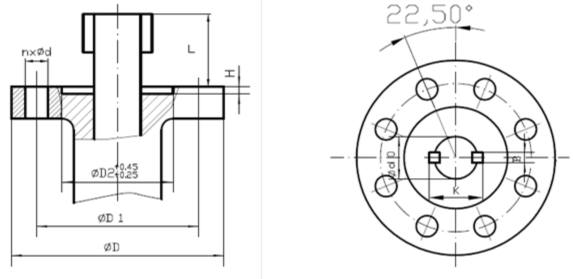

Размеры верхнего присоединительного фланца межфланцевых затворов.

DN	ISO 5210	D	D1	D2XH	d0		N	Ød	F	L
DN	ISO 5210	D	D1	D2XH	PN10	PN16	N	Ød	F	L
40	F05	65	50	35х4	12,6±0,025		4	8	8,86	32
40	F05	65	50	35х4	12,6±0,025		4	8	8,86	32
40	F05	65	50	35х4	12,6±0,025		4	8	8,86	32
40	F05	65	50	35х4	12,6±0,025		4	8	8,86	32
40	F05	65	50	35х4	12,6±0,025		4	8	8,86	32
40	F05	65	50	35х4	12,6±0,025		4	8	8,86	32
40	F05	65	50	35х4	12,6±0,025		4	8	8,86	32
40	F05	65	50	35х4	12,6±0,025		4	8	8,86	32

d0
DN	40
ISO 5210	F05
D	65
D1	50
D2XH	35х4
PN10 PN16	12,6±0,025
N	4
Ød	8
F	8,86
L	32
DN	40
ISO 5210	F05
D	65
D1	50
D2XH	35х4
d0
PN10 PN16	12,6±0,025
N	4
Ød	8
F	8,86
L	32

DN	ISO 5210	D	D1	D2XH	N	Øc	d0	B	K	L
700	F25	300	254	200x6	8	18	63,35	18	71,35	82
700	F25	300	254	200x6	8	18	63,35	18	71,35	82
700	F25	300	254	200x6	8	18	63,35	18	71,35	82
700	F25	300	254	200x6	8	18	63,35	18	71,35	82
700	F25	300	254	200x6	8	18	63,35	18	71,35	82
700	F25	300	254	200x6	8	18	63,35	18	71,35	82

DN	700
ISO 5210	F25
D	300
D1	254
D2XH	200x6
N	8
Øc	18
d0	63,35
B	18
K	71,35
L	82
DN	700
ISO 5210	F25
D	300
D1	254
D2XH	200x6
N	8
Øc	18
d0	63,35
B	18
K	71,35
L	82
DN	700
ISO 5210	F25
D	300
D1	254
D2XH	200x6
N	8
Øc	18
d0	63,35
B	18
K	71,35
L	82
DN	700
ISO 5210	F25
D	300
D1	254
D2XH	200x6
N	8
Øc	18
d0	63,35
B	18
K	71,35
L	82
