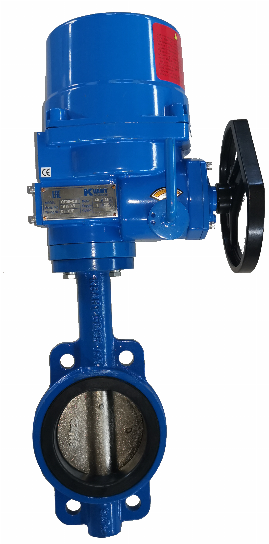

Затворы дисковые поворотные с электроприводом QT

Неполноповоротный привод – это привод, который передаёт крутящий момент при максимально одном полном обороте.

Особенности приводов серии QT:

Электрические приводы серии QT являются надежными и высокотехнологичными устройствами и обладают следующими преимуществами:

• корпус выполнен из алюминия и покрыт высококачественным антикоррозийным покрытием, подходящим для широкого применения;
• малый вес и небольшие габаритные размеры;
• простая регулировка крайних и промежуточных положений;
• высокая точность и надёжность узлов привода;
• электродвигатели в серии QT имеют высокие стартовый и крутящий моменты для "срыва" задвижки из конечного положения;
• в редукторах приводов серии QT используется хорошо зарекомендовавшая себя червячная передача.

Все электроприводы серии QT в базовой версии имеют:

• Ручное управление

При настройке или в экстренной ситуации возможно управление приводом в режиме ручного управления.

• Механический указатель положения

Механический указатель положения используется для непрерывной индикации положения арматуры.

• Путевые и моментные выключатели

В серии QT имеются два вида отключения привода в крайних положениях:

• отключение по положению
• отключение по моменту (усилию)

В зависимости от конструкции управляемой арматуры, отключение в крайних положениях должно проходить либо при достижении определенного положения, либо по усилию, Для осуществления этого привод оборудован двумя независимыми измерительными системами: отключение по положению и отключение по моменту. Вид отключения следует учитывать при настройке привода и средств управления приводом. Механически измеряемые величины: перемещение и момент, преобразуются с помощью выключателей в сигналы, используемые средствами управления приводом. Выключатели встроены в блок выключателей, который в базовом исполнении содержит четыре выключателя: один концевой выключатель для каждого из конечных положений ОТКРЫТО и ЗАКРЫТО и один моментный выключатель для каждого из направлений - ОТКРЫВАНИЕ и ЗАКРЫВАНИЕ. Концевые выключатели срабатывают при достижении крайнего положения, а моментные – при превышении установленного заранее момента. Возможна установка дополнительно двух выключателей для промежуточных положений.

• Дистанционный датчик положения

Положение арматуры может передаваться в виде непрерывного сигнала для дистанционной индикации положения. Преобразование в аналоговый обратный сигнал происходит через датчик положения: прецизионный потенциометр. Действительное положение арматуры передается потенциометром и преобразуется электроникой в токовый сигнал.

• Настраиваемый угол поворота

При ручной работе угол поворота ограничен внутренними концевыми ограничителями. Привод серии QT оставляется с углом поворота 90°. Угол поворота можно изменить в диапазоне от 80° – 110°

• Защита от перегрузки

Моментное отключение, используемое для отключения в крайних положениях по моменту, служит для защиты от перегрузки на протяжении всего хода арматуры, даже если привод настроен на отключение по положению.

• Обогреватель

Из-за больших колебаний температуры окружающей среды, возможно образование конденсата в электроприводе. Для предотвращения этого явления в блоке выключателей устанавливается обогреватель. Обогреватель рассчитан на непрерывную работу и всегда должен находиться под напряжением, особенно, во время паузы привода. Обогреватель представляет из себя нагревающий саморегулирующийся элемент резистивного типа мощностью 5 Вт - 20 Вт.

• Защита электродвигателя

Для защиты электродвигателя от перегрева, в его обмотку встроены термовыключатели. При включении термовыключателей в цепи управления , они защищают обмотки от высоких температур, предотвращая пробой или разрушение изоляции. Термовыключатели разрывают цепь управления при превышении температуры обмоток 140 °С. При понижении температуры до значения между 120°С и 90°С следует их автоматическое восстановление.

• Защита корпуса.

Электроприводы соответствуют степени защиты корпуса IP 67 согласно EN 60 529. IP 67 означает защиту при погружении электропривода в воду до глубины максимум 1 м и времени работы на данной глубине до 30 минут.
