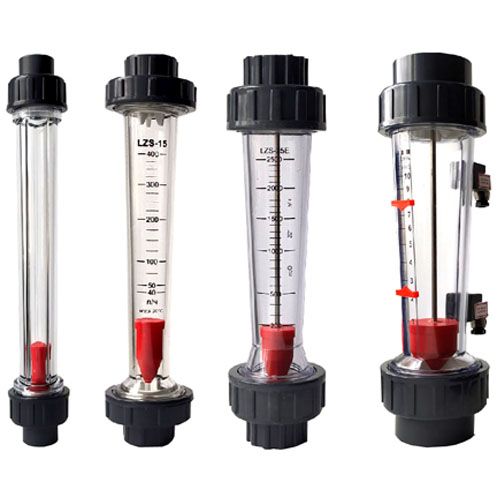

LZS-E, LZS-EC пластиковый ротаметр типа трубка

Пластиковые ротаметры типа трубка LZS-E выполнены из ударопрочного пластика и представляют собой основной продукт компании. Ротаметры этой серии имеют улучшенный дизайн, матовая тыльная сторона улучшает чтение показаний. Основные компоненты ротаметра: поликарбонат (ПК), акрилонитрилстерен (SAN), ударопрочный полистирол, ABS пластик. Поплавок сделан из ударопрочного полистирола. Доступны фитинги на клеевое соединение (LZS-EP), с внутренней (LZS-EF) и наружной резьбой (LZS-EM), под приварку (LZS-EPP). Доступны модели с концевыми выключателями. Производство - ООО "Мера", Россия

Спецификация ротаметров

* доступны с концевыми выключателями

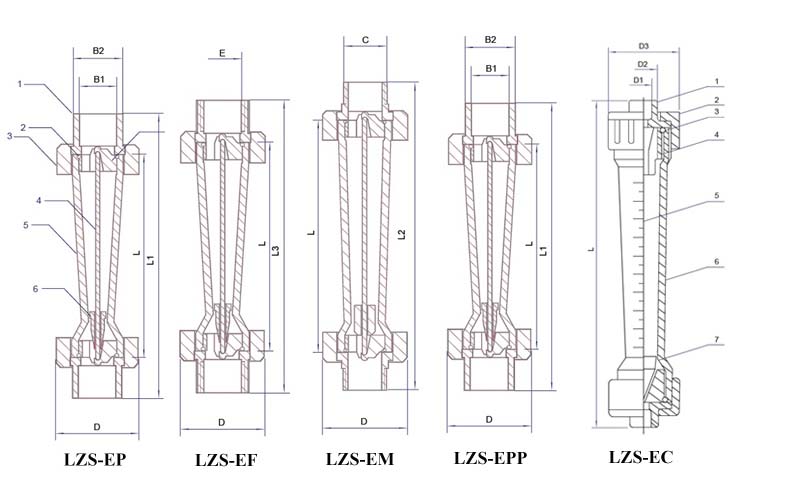

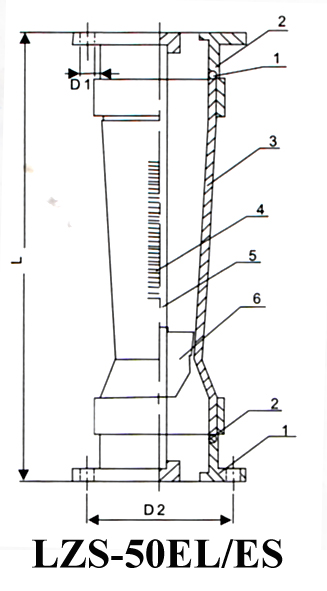

Геометрические размеры ротаметров серии LZS-E

Материалы компонентов ротаметров серии LZS-E, EC

Фитинги – пластик ABS*, PPR
Прижимная гайка – пластик ABS*, латунь
Ограничитель хода поплавка – пластик ABS*
Поплавок – ударопрочный полистирол*, AISI-304
Корпус – акрилонитрилстерен (SAN)*, поликарбонат (PC)
Уплотнительное кольцо - Фторкаучуковая резина*
Направляющая - AISI-304*, AISI-316

* - стандартное исполнение

GPM – галлонов в минуту
LPH – литров в час
LPM – литров в минуту
GPH – галлонов в час
m3/h – м3 в час

Герконовые выключатели нормально открытые. При нахождении поплавка с магнитом вблизи выключателя - контакт выключателя замыкается.
номинальное напряжение, макс. DC24/AC24 В
номинальная сила тока, макс. 0,3 А
постоянный ток при открытии или закрытии выключателей, макс 0,3А
мощность прерывания <10 W
сопротивление изоляции >10⁹ Ом
перемещение (позиция вкл./выкл.) <4 мм
степень защиты – IP55

Монтаж ротаметров серии LZS–E на трубопроводе

Выбор места установки ротаметра

При выборе места установки ротаметров LZS-E следует руководствоваться следующими правилами:

• В месте установки ротаметров должна отсутствовать сильная вибрация и высокие температуры.
• Ротаметры должны устанавливаться строго вертикально (±5°) для соблюдения точности измерений.
• Ротаметры не должны устанавливаться в месте напряжения трубопровода и они не должны являться опорой трубопровода.
• Избегайте установки ротаметров в местах с возможной пульсацией потока и возникновения гидроударов, которые могут привести к поломке ротаметра.
• Не рекомендуется устанавливать ротаметры на магистрали, управляемые магнитными, соленоидными, шаровыми или другими быстрооткрывающимися задвижками и клапанами.
• Ротаметры должны быть защищены от прямых солнечных лучей.
• Ротаметры следует устанавливать в легкодоступных местах, удобных для считывания данных оператором.
• Минимальная длина прямолинейных участков перед ротаметром и после него должна составлять не менее пяти диаметров условного прохода.
Подготовка ротаметров к установке
• проверить комплектность ротаметра и целостность пластикового корпуса;
• проверить свободное перемещение поплавка внутри корпуса ротаметра;
• промыть трубопроводы перед установкой прибора;
• вынуть из ротаметра защитную проволоку (при наличии) или другие материалы, предназначенные для предупреждения повреждения ротаметра при его транспортировке

Монтаж ротаметров на трубопровод

Для монтажа модели LZS-EF необходимо проделать следующие операции:

• прикрутить ротаметр на нижний фитинг трубопровода таким образом, чтобы шкала прибора была перед оператором;
• прикрутить верхний фитинг на ротаметр
Для монтажа модели LZS-EР необходимо проделать следующие операции:
• Посадите на клей ротаметр, напрямую вставив его в трубопровод из пластика НПВХ, ПВХ или ABS.
Внимание! Необходимо использовать клеи, специально предназначенные для склеивания НПВХ, ПВХ или ABS пластика.
Внимание! Необходимо строго выполнять инструкцию производителя клея по выполнению клеевых работ.
• При обнаружении протечки, затяните верхнюю или нижнюю крышки. Если это не помогло, замените уплотняющее кольцо.
• Чтение показаний производите по наибольшему диаметру поплавка.
Внимание: при первоначальном пуске открывайте клапан подачи медленно до полного его открывания. Затем уменьшайте расход до необходимой величины.
