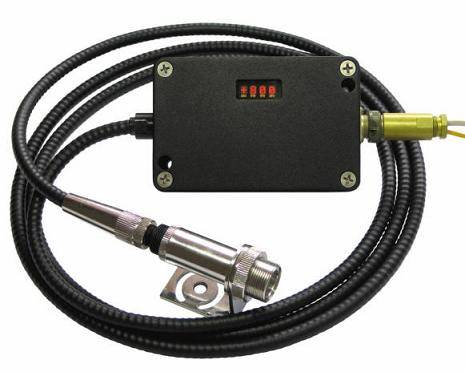

Пирометр ПД-5

     | МКСН.405321.003 ТУ

НАЗНАЧЕНИЕ:

Пирометр ПД-5 предназначен для бесконтактного измерения и контроля температуры нагретых поверхностей по их собственному инфракрасному излучению, или, совместно с ИК-термопреобразователем, для замены термоэлектрических преобразователей, работающих в диапазоне от 400 до 1700 °С (см. ИКТС и ИКТП).

ОБЛАСТЬ ПРИМЕНЕНИЯ:

• машиностроение;
• металлургия;
• энергетика и др.

КРАТКОЕ ОПИСАНИЕ:
Прибор имеет литой пылевлагозащищенный корпус с отверстиями для крепления, работоспособен при температуре окружающей среды от -30 до +50°С. Приемник ИК-излучения выдерживает температуру окружающей среды до +200°С.. Между чехлом и приемником ИК-излучения устанавливается теплоизолирующий переходник со штуцером для подвода воздуха, что позволяет осуществлять продувку переходника охлаждающим воздухом и предотвратить перегрев приемника. Шайба, установленная на переходнике, служит защитным экраном от теплового излучения и выбросов пламени.

Пирометр обеспечивает индикацию температуры объекта с дискретностью 1,0 ºС на светодиодном индикаторе, формирует унифицированный выходной сигнал постоянного тока, обеспечивает связь с IBM-совместимым компьютером (ПК).

В пирометре ПД-5 реализована схема имитации термопарного выхода. Температура, измеренная с помощью ИК-термопреобразователя, пересчитывается в значение термо-ЭДС для любого из 13 типов термопар, и напряжение соответствующей амплитуды выдается на контакты разъема. При замене штатной термопары на ИК-термопреобразователь нет необходимости заменять существующую систему контроля/регулирования, можно подключить пирометр к имеющемуся оборудованию.

Пирометр имеет ключ двухпозиционного регулирования, который может управлять внешним твердотельным реле. Таким образом можно осуществлять регулирование температуры или, например, отключить горелку котла при перегреве и т.п.

Габаритные и присоединительные размеры пирометра ПД-5
