Пирометры ПД-6

    |  ГОСТ 28243-96 по ТУ МКСН.405321.001 ТУ

НАЗНАЧЕНИЕ:

Пирометры серии ПД-6 разработаны для массового применения в металлургии, машиностроении, химической промышленности. Высокая степень защиты от электромагнитных помех позволяет использовать данный прибор для измерения температуры в индукционных печах.

КРАТКОЕ ОПИСАНИЕ:

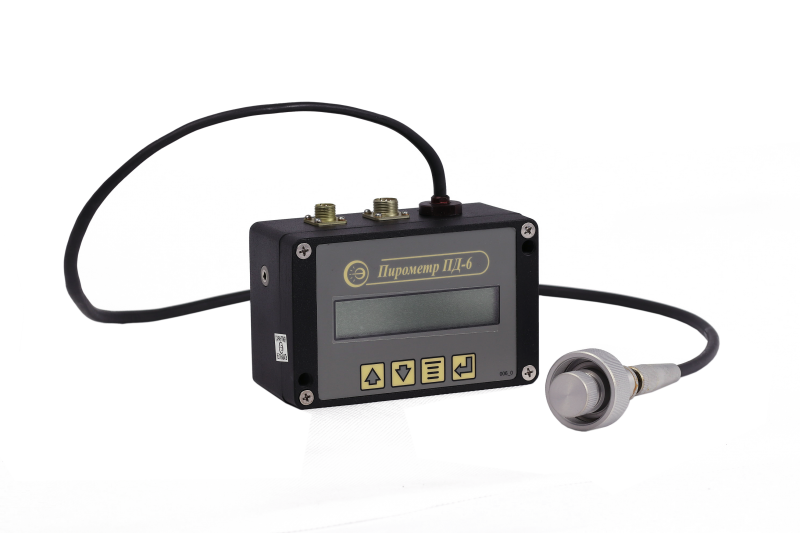

Пирометры состоят из двух частей: приемника ИК-излучения (оптической головки) и блока обработки сигнала, соединенных между собой при помощи оптоволоконного кабеля, по которому от оптической головки к блоку обработки сигнала передается излучение от объекта контроля. Для монтажа оптической головки используется специальный кронштейн, поставляемый в составе пирометров.

Приемник ИК-излучения и оптоволоконный кабель выдерживают температуру до 150 ºС (кратковременно – до 200 ºС). Приемник ИК-излучения и оптоволоконный кабель не чувствительны к воздействию электромагнитных полей.

За счет того, что приемник ИК-излучения и блок обработки сигнала разделены между собой оптоволоконным кабелем (длина до 5 м), возможно располагать блок обработки сигнала в безопасной для него зоне, а оптическую головку в непосредственной близости от объекта контроля. Гибкий оптоволоконный кабель и маленькие габариты приемника ИК-излучения позволяют измерять температуру в труднодоступных местах.

Для наведения пирометра на объект контроля температуры пирометр снабжен шеститочечным лазерным целеуказателем. Подсветка пятна визирования осуществляется как в режиме измерения температуры, так и в режиме ожидания.

Пирометр имеет уставку тревожной сигнализации. Уставка срабатывания ключа позволяет установить верхнее и нижнее значение температуры, при которой срабатывает логический ключ. Его можно использовать для сигнализации повышения и понижения температуры, а так же, при подключении к твердотельному реле, для регулирования температуры объекта.

В пирометре предусмотрено изменение следующих параметров:
1. «ε» - ввод значения коэффициэнта коррекции излучательной способности объекта измерения.
2. «Программый фильтр» - его включение снижает уровень шумов для более точных измерений.
3. «Количество измерений в секунду» - изменение быстродействия пирометра.
4. «Звуковая сигнализация превышения заданной температуры»
5. «Температурный диапазон токового выхода»
6. «Диапазон токового выхода» - выбор (0 – 5), (0 – 20), (4 – 20) мА или его отключение.
7. «Верхний и нижний пределы срабатывания ключа»
8. «Инверсия срабатывания ключа»
9. «Калибровка нуля» - автокоррекция.
10. «Пароль блокировки кнопок управления»

Используя цифровой канал пирометра, можно настроить все уставки с помощью компьютера. Для этого, в комплекте с пирометром, поставляется программа “PiroVisual”.

Возможности программного обеспечения:

Входящее в комплект поставки программное обеспечение “PiroVisual”, совместимое с Windows 95/98/XP, позволяет:

• идентифицировать пирометр;
• отображать текущее, минимальное и максимальное значение измеренной температуры;
• задавать коэффициент коррекции излучательной способности;
• производить визуализацию процесса измерения в виде графика в режиме реального времени;
• вести непрерывную запись измерений в файл на жестком диске ПК;
• выводить графики или их фрагменты на принтер;
• изменять параметры цифрового фильтра и скорость измерений;
• настраивать токовый выход;
• проводить подстройку пирометра.

Показатель визирования пирометра ПД-6 не менее 1:100, что соответствует пятну визирования 10 мм при расстоянии до контролируемой поверхности 1000 мм. На рисунке показано поле зрения пирометра ПД-6.

Оптические элементы прибора выполнены из кварцевого стекла.

РЕАЛИЗАЦИЯ ИК-ТЕРМОПРЕОБРАЗОВАТЕЛЯ:
Дополнительно пирометры ПД-6 могут быть укомплектованы специальными защитными чехлами. ПД-6 совместно с защитным чехлом могут использоваться вместо преобразователей термоэлектрических. В частности вместо платиновых преобразователей термоэлектрических. (См. описание ИКТС, ИКТП)

ДОСТОИНСТВА:

• При выходе из строя защитного чехла легко и не дорого осуществить замену;
• Увеличивается точность измерения (пирометр с чехлом - модель АЧТ);
• Быстродействие увеличивается, т.к. чехол имеет тонкие стенки и инерция минимальная;
• Возможно использование пирометра с чехлом для измерения температуры газов, расплавов металлов на глубине, измерения температуры в условиях вакуума.
