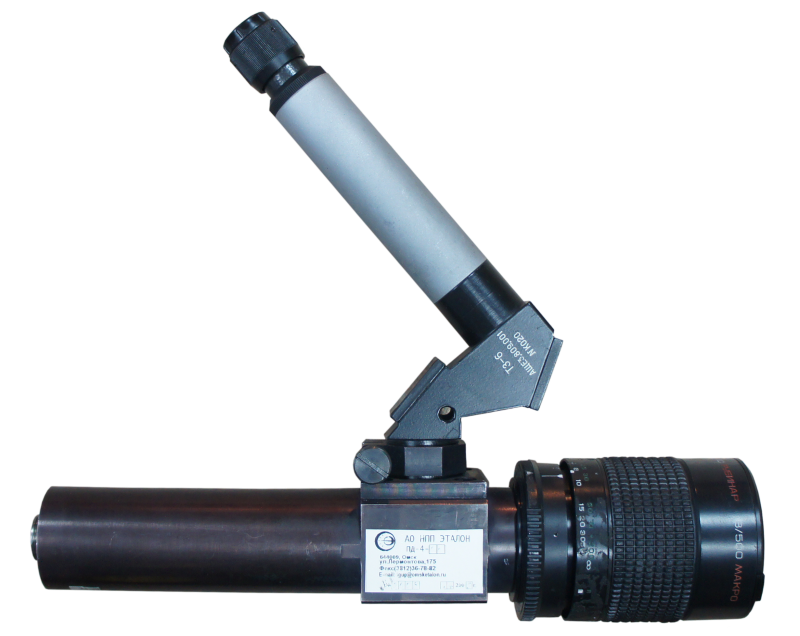

Пирометры прецизионные серии ПД-4

     | ТУ 4211-012-02566540-2004

НАЗНАЧЕНИЕ:

Пирометры прецизионные серии ПД-4 предназначены для высокоточного измерения и регулирования температуры твердых тел в диапазоне 800…2500°С.

Пирометры снабжены оптическим видоискателем (визирной трубой) и позволяют измерять температуру объектов диаметром от 10 мм (800…2500°С) и до 3,3 мм (1200…2500°С).

Управление работой пирометров и индикация измеренных значенийосуществляются при помощи ЭВМ.
Пирометры могут быть использованы для замены существующих оптических пирометров типа ЭОП-66, ЭОП-93.
Прецизионные стационарные пирометры серии ПД-4 благодаря высокому оптическому разрешению обеспечивают возможность измерения температуры малых объектов, высокоскоростной процессор позволяет обрабатывать и передавать на ПЭВМ и токовый выход до 20 измерений в секунду. Оптическая система наведения позволяет наблюдать область измерения температуры на фоне объекта контроля.

Пирометры прецизионные серии ПД-4 имеют исполнение ПД-4-06 - эталонный пирометр 1 разряда, подробную информацию см. в разделе «МЕТРОЛОГИЧЕСКОЕ ОБОРУДОВАНИЕ для контактной и бесконтактной термометрии».

В ПИРОМЕТРАХ СЕРИИ ПД-4 ПРЕДУСМОТРЕНО:

• изменяемое фокусное расстояние;
• связь с ЭВМ по интерфейсу RS-232;
• выбор скорости измерений из ряда 1; 5; 10; 25; 50; 100 изм./c;
• включение/выключение внутреннего цифрового фильтра, уменьшающего уровень шумов;
• возможность изменения параметров цифрового фильтра;
• одновременный аналоговый и цифровой выходы;
• вывод результатов измерения в цифровом виде на ЭВМ;
• токовый выход с программируемыми диапазоном температур и видом унифицированного токового выходного сигнала (0-5), (0-20) или (4-20) мА;
• выходной логический ключ (5В, 20мА) сигнализация обрыва токового выхода;
• два выходных логических ключа (5В, 20мА) для двух изменяемых уставок;
• индикация на ЭВМ температуры внутри корпуса прибора.

ВОЗМОЖНОСТИ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ:
Входящее в комплект поставки программное обеспечение Piro Visual, совместимое с Windows 95/98/XP, позволяет:

• идентифицировать пирометр;
• отображать текущее, минимальное и максимальное значение измеренной температуры;
• задавать коэффициент коррекции излучательной способности;
• сигнализировать о неисправности прибора или выходе параметров за допустимые значения;
• производить визуализацию измеренных значений в виде графика в режиме реального времени;
• вести непрерывную запись измерений в файл на жестком диске;
• выводить графики или их фрагменты на принтер;
• изменять параметры цифрового фильтра ПД-4 и скорость измерений;
• настраивать токовый выход;
• проводить подстройку пирометра;
• и др.

А1 – разъем для СОМ-порта кабеля ДДШ6.644.089 (из комплекта);
А2 – пирометр прецизионный ПД-4;
БП – блок питания стабилизированный БПС 24-0,3 (из комплекта);
ВА – миллиамперметр постоянного тока с погрешностью не более 0,05 % в диапазоне (0…20) мА, например, прибор комбинированный цифровой
В7-99 в режиме миллиамперметра;
ПК – IBM-совместимый компьютер с процессором, не хуже 486;
R1…R3 – резисторы типа С2-36-0.125-250 Ом ± 1 % при проверке работы выходных ключей пирометра, либо любая другая нагрузка с током потребления не более 20 мА при эксплуатации пирометра;
Х1 – розетка MSTB 2.5/2-G-5.08;
Х2 – розетка 2РМТ22КПН10Г1Б1В;
СОМ – любой из последовательных девятиконтактных портов ПК.
