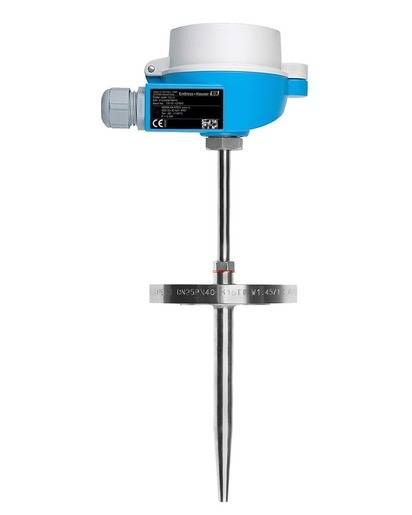

Преобразователь температуры Omnigrad TR15

Термометр предназначен для тяжелых промышленных применений в условиях повышенных требований к безопасности. Области применения: нефтедобывающая, нефтеперерабатывающая отрасли, химическая и нефтехимическая промышленность. Термометр выдерживает коррозионное и механическое воздействие рабочей среды благодаря защитным гильзам, выполненным из различных коррозионностойких материалов. Для повышения надежности измерения температуры, термометр опционально комплектуется нормирующим преобразователем с различными типами прокола передачи данных (4/20мА, HART, Profibus PA, FOUNDATION Fieldbus).

метрические размеры

модульная система измерения температуры

полный диапазон областей применения

подходит для использования во взрывоопасных зонах

подходит для использования при высоком рабочем давлении

фланцевое присоединение к процессу или приварное исполнение

с горловиной

с термогильзой (металлической)

возможность использования со вставкой StrongSens

TA20A – алюминий – крышка с винтами

TA20B – пластик – крышка с резьбой

TA20D – алюминий – откидная крышка, высокая

TA20J – нержавеющая сталь – цельнотянутый, с дисплеем или без него

TA20R – нержавеющая сталь – фрезерованный, крышка с резьбой

TA20W – алюминий – крышка с защелкой

TA21E – алюминий – крышка с резьбой, с цепочкой

TA30A – E+H, алюминий – низкая крышка – с дисплеем или без него

TA30D – E+H, алюминий – высокая крышка

прутковый прокат (сверление)

без термогильзы

с минеральной изоляцией (MI), гибкий

18,0 мм (0,71``)

24,0 мм (0,94``)

26,0 мм (1,02")

до 30000,00 мм (1181,10``)

1.0460 (A105)

1.4571 (316Ti)

1.7335 (13CrMo4-5; F-11)

Alloy C276 (2.4819)

Duplex SAF 2205 (1.4462)

Titan Gr2 (3.7035 )

16Mo3 (1.5415)

Не определено

приварное исполнение

фланец:

DN25 PN40 B1 (EN1092)

DN40 PN40 B1(EN1092)

DN50 PN40 B1 (EN1092)

ASME 1" 150 RF (B16.5)

ASME 1" 300 RF (B16.5)

суженный

0,8 мкм (31,5 мкдюйма)

1,6 мкм (63,0 мкдюйма)

PT100 TF StrongSens:

-50 °C ...500 °C

(58 °F ...932 °F)

PT100 WW:

-200 °C ...600 °C

(-328 °F ...1112 °F)

PT100 TF:

-50 °C ...400 °C

(58 °F ...752 °F)

при 20 °C: 400 бар (5802 psi)

класс A согласно IEC 60751

класс AA согласно IEC 60751

в зависимости от конфигурации

да (4...20 мА; HART; PROFIBUS PA; FOUNDATION FIELDBUS)

ATEX II

NEPSI

IECEx

EAC Ex

Метрология по ГОСТ

SIL (только для преобразователя)
