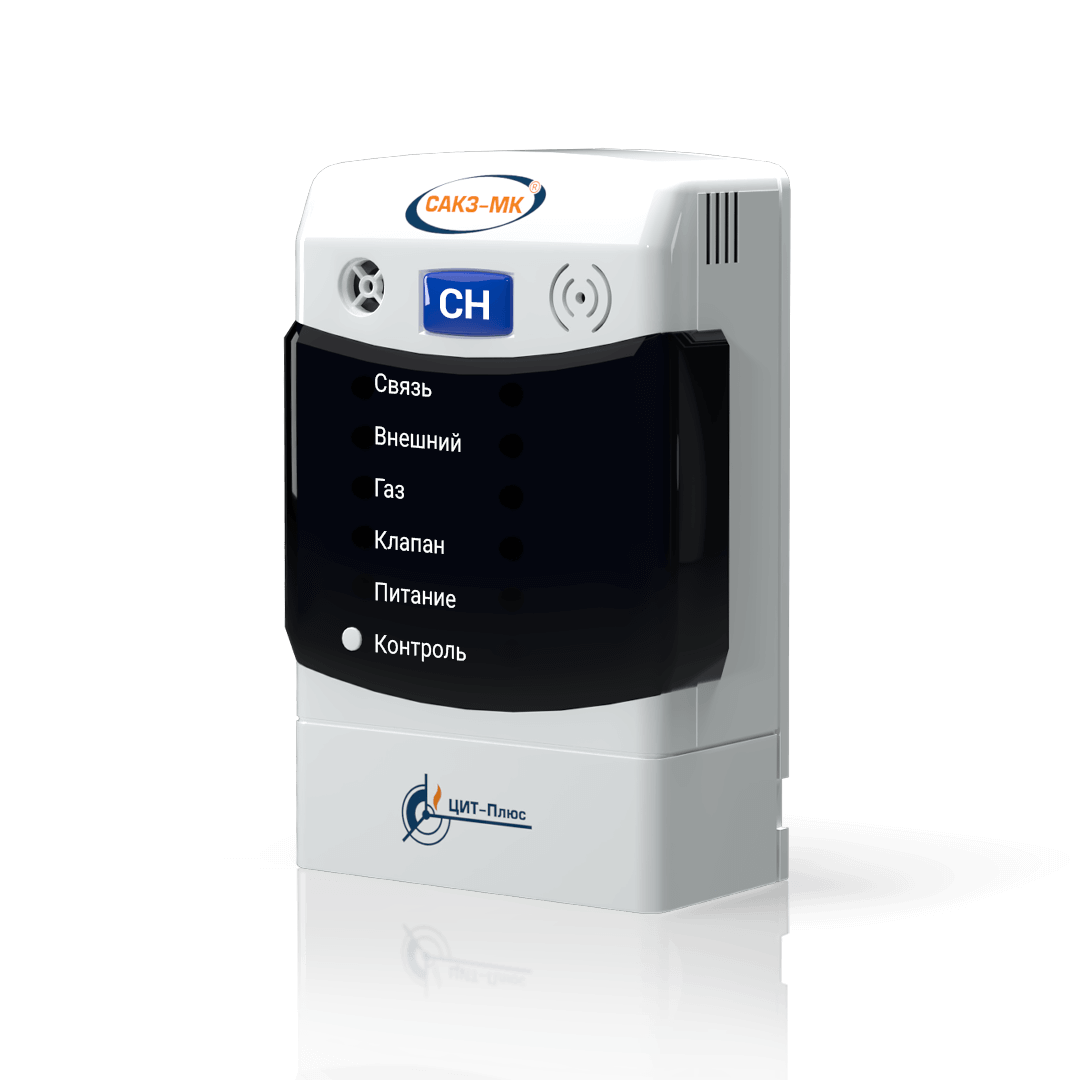

САКЗ-МК®-2Е

Системы автоматического контроля загазованности САКЗ-МК®-2Е предназначены для применения на объектах промышленности или иных предприятиях с большим количеством помещений. Системы обладают ограниченными возможностями по диспетчеризации и подключению дополнительных устройств.
Возможности и особенности систем САКЗ-МК®-2Е
Адресный протокол RS-485
Все устройства САКЗ-МК®-2Е взаимодействуют по адресному протоколу RS-485, таким образом при срабатывании какого-либо устройства, автоматически становится известно его местоположение (адрес). Общая адресная емкость системы — 250 адресов.
Наличие радиоканальных решений
Взаимодействие устройств САКЗ-МК®-2Е может осуществляться по радиоканалу на частотах 433 МГЦ (модуляция FSK и LoRa) и 868 МГц (модуляция LoRa). Для построения системы на радиоканале используются блоки связи БС-01.
Контроль СН/СУГ, СО
Система осуществляет непрерывный автоматический контроль содержания природного газа или паров сжиженных углеводородных газов, а также угарного газа атмосфере контролируемых помещений.
Выявление сторонних угроз
C помощью систем САКЗ-МК®-2Е можно выявлять угрозы, не связанные (косвенно связанные) с загазованностью. Для этого с помощью разъёмов сигнализаторов СЗ-Е к системе можно подключить неадресные пожарные и охранные извещатели, технологические датчики и прочие устройства, предназначенные для обнаружения угроз и нештатных ситуаций.
Построение базовой системы оповещений
На базе САКЗ-МК®-2Е возможно реализовать простейшую систему оповещения. При срабатывании сигнализаторы СЗ-Е подают светозвуковой сигнал. С помощью реле «сухой» контакт блока сигнализации и управления БСУ-Е к системе можно подключить один шлейф неадресных оповещателей: световых табло и сирен.
Реализация GSM-оповещений о состоянии системы
Универсальный извещатель GSM5–104И, приобретаемый к системе дополнительно, позволяет осуществлять оповещение абонентов мобильной связи (стандарты GSM 900 / 1800, MQTT). При обнаружении угрозы, система отправляет абоненту СМС с адресом сработавшего устройства.
Устранение угроз
При обнаружении загазованности, система автоматически отключит подачу газа, передав соответствующий сигнал на электромагнитный запорный газовый клапан (в системе применяются клапаны КЗЭУГ или КЗГЭМ-У). C помощью выхода реле типа «сухой» контакт, расположенных на БСУ-Е осуществляется включение/выключение вентиляции, разблокировка пожарных выходов и управление прочими исполнительными устройствами.
Диспетчеризация, интеграция, с SCADA-системами и масштабирование
САКЗ-МК®-2Е имеет ограниченные возможности по осуществлению диспетчеризации. Для выполнения данной функции предназначены блок управления и сигнализации БСУ-Е и диспетчерский пульт ПД-Е
Полностью российское производство
Система имеет заключение МинПромТорга РФ о подтверждении производства продукции на территории Российской федерации. Запись № 66040/10 от 11.07.2022 г.
Сертификаты ГАЗСЕРТ И ИНТЕРГАЗСЕРТ
Сертификат ГАЗСЕРТ № ЮАЧ1.RU.1406.H.00324 от 22.08.2024 г.
Сертификат ИНТЕРГАЗСЕРТ № ОГН4.RU.1121.B03086 от 15.07.2024 г.
Схема подключения
Показать схему
