Системный блок теплосчетчика МКТС СБ-05

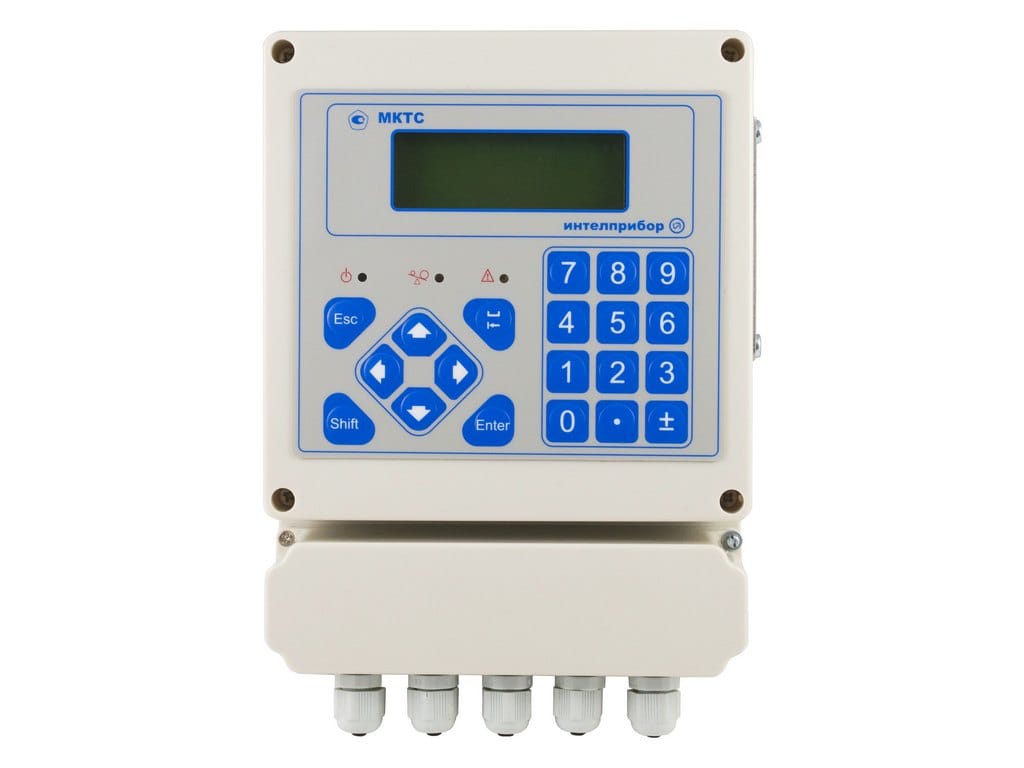

Системный блок Теплосчетчика МКТС модификации СБ-05

Системный блок (СБ) принимает в цифровом формате данные от измерительных модулей (ИМ), выполняет необходимые вычисления, архивирует данные и обеспечивает поддержку интерфейсов для внешнего оборудования, а также снабжает электропитанием связанные с ним ИМ.

СБ в усеченной модификации СБ-05 разработан для применения на локальных объектах с небольшой плотностью размещения узлов учёта.

При сохранении преемственности структуры и программного обеспечения от старшей модели (СБ-04), системный блок исполнения СБ-05 имеет значительно меньшие габариты, вес и стоимость

На типовых объектах количество узлов учета обычно невелико, поэтому для СБ-05 их количество ограничено двумя узлами учета. Соответственно, сокращено до 6-ти максимальное количество подключаемых измерительных модулей, исключены встроенные слоты для плат расширения, встроенный блок бесперебойного питания.

Заказчики, которым всё же потребуются функции Теплосчетчика МКТС, реализуемые с помощью плат расширения, могут подключить к СБ-05 выносное устройство подключения плат расширения (УППР).

Аналогичным образом можно решить проблему поддержания работы Теплосчётчика МКТС на период отсутствия сетевого напряжения: достаточно подключить к СБ-05 выносной блок бесперебойного питания.

В остальном функционал СБ-05 полностью соответствует функционалу СБ-04, в т.ч.:

• используются те же измерительные модули, питание которых и обмен данными с СБ осуществляется по одной витой паре;
• имеются встроенные интерфейсы RS-232 и RS-485;
• одинаковые дисплейно-клавиатурные панели и одинаковое меню команд Теплосчетчика МКТС;
• полностью совместимое программное обеспечение и форматы данных для всех вариантов исполнения СБ.

Удобный способ съёма накопленных Теплосчётчиком МКТС архивов через USB флеш-диск реализован в СБ-05 напрямую, без необходимости установки платы расширения USB.

СБ-05 имеет два варианта исполнения:

• СБ-05-БП
• СБ-05-0

В варианте СБ-05-БП сетевой блок питания мощностью 30 Вт размещен внутри основания системного блока.

Вариант СБ-05-0 не имеет встроенного блока питания. Для его работы необходим внешний сетевой адаптер с выходным постоянным напряжением 24 В ± 10%.

В качестве такого адаптера может также использоваться внешний блок бесперебойного питания.
