Ротаметры
•
Стеклянные ротаметры для жидкости и газа серии LZB-VA/SA/FA10, LZB-FA100

Стеклянные ротаметры для жидкости и газа серии LZB-VA/SA/FA10, LZB-FA100

Нет в наличии

Описание

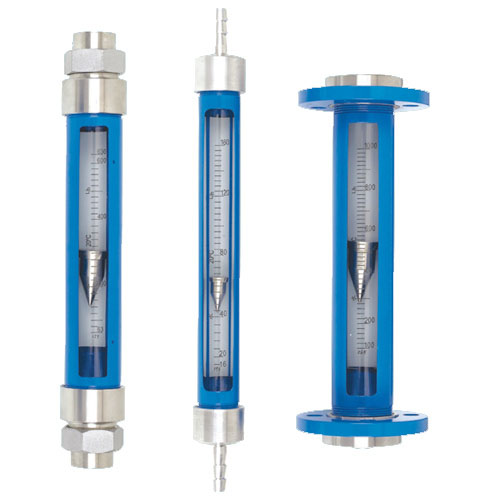

Стеклянные ротаметры серии LZB-VA/SA/FA10, VA/SA/FA20 предназначены для контроля расхода воды или воздуха. Ротаметры отличаются повышенной точностьюконтроля - 1,5%, а также возможностью работы при высоких температурах - до 120°С. Ротаметры могут комплектоваться резьбовым фитингом, штуцером или фланцевым подсоединением. Фитинги и другие детали, котактирующие с измеряемой средой выполнены из нержавеющей стали, трубка ротаметра - стеклянная. Для облегчения считывания показаний задний фон имеет белый цвет.

Спецификация ротаметров

Модель	DN (Мт)	Диапазон измерений		Точность (%)	Рабочая температура	Рабочее давление
Модель	DN (Мт)	Вода (л/ч), при 20°С	Воздух (м³/ч), при 101325 Па 20°С	Точность (%)	Рабочая температура	Рабочее давление
VА10-15F SA10-15F FA10-15F	15	4 ~ 40 6,3 ~ 63 10 ~ 100 16 ~ 160 20 ~ 200 30 ~ 300 40 ~ 400 63 ~ 630 75 ~ 750	0.12 ~ 1,2 0,2 ~ 2 0.3 ~ 3 0.4 ~ 4 0.6 ~ 6 0,9 ~ 9 1.2 ~ 12 2 ~ 20	1,5	-20° ~ +120°С	< 1.0 Mpa
VА10-25F SA10-25F FA10-25F	25	100 ~ 1000 160 ~ 1600 200 ~ 2000 300 ~ 3000	3 ~ 30 4 ~ 40 5 ~ 50 6 ~ 60			< 1.0 Mpa
VА10-40F SA10-40F FA10-40F	40	400 ~ 4000 500 ~ 5000	9 ~ 90 12 ~ 120			< 0.9Mpa
VА10-50F SA10-50F FA10-50F	50	630 ~ 6300 800 ~ 8000 1000 ~ 10000 1500 ~ 15000	16 ~ 160 20 ~ 200 30 ~ 300			< 0.7Mpa
FA100-65F	65	3-30 м3/ч				< 0.6 Mpa

Наличие на складе ротаметров уточняйте у менеджеров

Примечание:

VA: резьбовое подсоединение
SA: подсоединение штуцер (ёлочка) под шланг
FA: фланцевое подсоединение

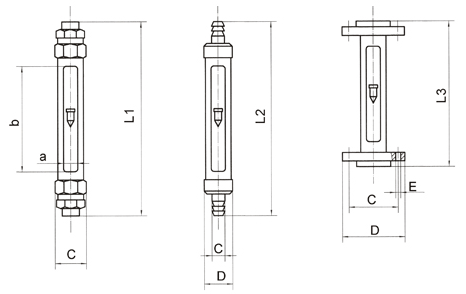

Геометрические размеры ротаметров серии LZB-VA/SA/FA10

DN (мм)	Размер окна	VА10 трубная резьба				SA10 штуцер				FA10 фланец
DN (мм)	Размер окна	L1	C	Трубная резьба	Вес (кг)	L2	C	D	Вес (кг)	L3	C	D	E	Вес (кг)
15	26x230	408	53	G ½"	1,2	400	13.5	44	1,5	310	65	95	4-14	1,5
25	26x230	414	75	G 1 "	1,5	450	27	65	2		85	115	4-14	2
40	40x230	428	92	G 1 ½"	2		44	80	3		110	145	4-18	3
50	50x230	431	116	G 2 "	3,5		53	103	5		125	160	4-18	5

Материалы компонентов, используемые при производстве ротаметров серии LZB-VA/SA/FA10

1. Материал кожуха: железо А3.
2. Фитинги, поплавок, направляющая – сталь нержавеющая SS-304.
3. Уплотнительное кольцо - резина
