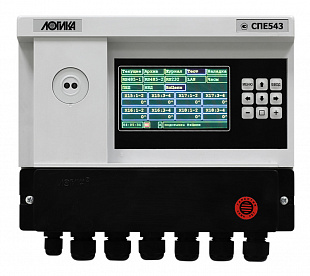

Сумматор СПЕ 543

Назначение и область применения

Сумматоры СПЕ543 предназначены для работы в составе измерительных систем, в том числе: систем учета электрической энергии и мощности; систем учета объема и расхода различных жидкостей, пара и газов. Сумматоры могут применяться в промышленности для измерения производительности технологических линий, подсчета суммарного количества деталей, операций, сборочных единиц и единиц готовой продукции. В качестве первичных преобразователей могут использоваться датчики с импульсным или цифровым выходным сигналом.

Соответствие нормативным и техническим документам

Сумматор соответствует требованиям ТР ТС 20/2011 "Технический регламент таможенного союза. Электромагнитная совместимость технических средств."; РАЖГ.421442.005 ТУ "Сумматоры СПЕ543. Технические условия."

Функциональные возможности

Система учета, построенная на базе сумматора, способна охватывать до 128 измерительных каналов. Все эти каналы могут быть объединены в 32 учетные группы. Непосредственно к СПЕ543 могут быть подключены. 32 импульсных канала. Первичные преобразователи с цифровыми выходными сигналами (типа электросчетчиков Меркурий) могут быть подключены к сумматору по интерфейсам RS485. В случае, когда не все измерительные преобразователи могут быть подключены к одному сумматору, предусмотрена возможность совместного применения до 8 сумматоров с передачей необходимой информации на один ведущий. Объединение сумматоров в сеть возможно по интерфейсам RS485 или Ethernet.

Система учета электроэнергии на базе сумматора СПЕ543

Сумматор имеет 2 двухпозиционных выхода для управления нагрузками. Максимальная протяженность линии связи между двумя сумматорами по RS485 – не меньше 1 км. Подключение каждого счетчика с импульсным выходом к сумматору выполняется двухпроводной линией, длина которой, при сопротивлении каждого провода 300 Ом, может достигать 3 км.

Значения учитываемых параметров по каналам и группам заносятся в архивы четырех типов, различающихся глубиной хранения:

• минутные (или 3-х минутные, или 5-ти минутные) - 360 значений;
• получасовые (часовые) - 1488 значений;
• суточные - 185 значений;
• месячные - 24 значения.

Ведутся архивы (журналы) нештатных ситуаций, перерывов питания и изменений параметров – по 1000 элементов каждый. Архивы размещаются в энергонезависимой памяти, что обеспечивает высокую надежность хранения.

Также в энергонезависимой памяти хранится и база данных - массив настроечных параметров, посредством которых выполняется "привязка" сумматора к конкретной схеме учета. Ввод базы данных и, если необходимо, ее оперативное изменение осуществляется с помощью компьютера либо с клавиатуры сумматора.

Для исключения несанкционированного изменения данных во время эксплуатации в сумматоре предусмотрена защита.

Архивные и текущие значения контролируемых и вычисляемых параметров, а также параметров из базы данных всегда могут быть выведены на графический дисплей сумматора и на персональный компьютер.

Развитые коммуникационные возможности сумматора обеспечивают интерфейсы:

• RS485-1 и RS485-2. Это магистральные системообразующие интерфейсы, предназначенные для объединения приборов фирмы ЛОГИКА в информационную сеть и для подключения первичных преобразователей с цифровым интерфейсом. Обмен данными между компьютером и приборами поддерживает ОРС-сервер ЛОГИКА, а аппаратное сопряжение обеспечивается адаптерами АПС79 и АДС99. Принтер с интерфейсом CENTRONICS подключается к системной магистрали RS485 посредством адаптера АПС43;
• RS232C. Этот интерфейс ориентирован, в основном, на подключение модема. В некоторых вариантах служит для непосредственного подключения компьютера или принтера с последовательным портом;
• Ethernet. Этот интерфейс используется для опроса сумматоров компьютером по локальной сети, для связи ведущего сумматора с ведомыми, для печати на сетевой принтер, для автоматической коррекции времени и др.;
• Bluetooth. Этот интерфейс предназначен для локального беспроводного подключения переносного компьютера к прибору;
• IEC1107. Посредством этого оптического интерфейса к сумматору, через адаптер АПС71, подключается переносный компьютер.

Эсплуатационные показатели

Температура окружающего воздуха: от -10 до 50 ºС.

Относительная влажность: не более 95 % при температуре 35 ºС.

Степень защиты от воды и пыли: IP54.

Электропитание сумматора: = 9...12 В, 500 мА.

Габаритные размеры СПЕ543: 244 х 220 х 70 мм;
