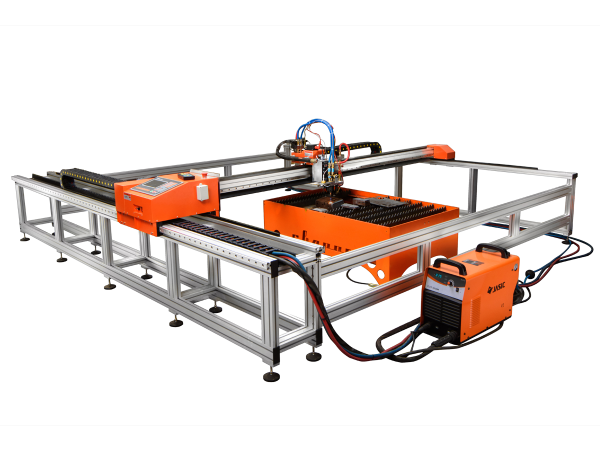

Dragon 3.0 СВАРОГ

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ УСТАНОВОК:

• Точность управления: +/- 0.1 мм
• Возможность работать как воздушно–плазменной, так и газопламенной резкой

• Большинство изделий можно задавать с панели управления без применения дополнительного компьютера за счет современной электронной и программной частей

• Стабильная работа с высоковольтным поджигом дуги

• Оборудование оснащено числовым программным управлением и автоматической системой контроля высоты в штатной комплектации

• Наличие автоматической системы контроля высоты (АСКВ) горелки относительно разрезаемого листа с допустимым перепадом высоты составляет до 100 мм. Также возможно использование ручной системы контроля высоты

• Система ЧПУ позволяет задавать высоту реза на поверхности листа методом контактного поиска

• Дальность действия до 20 метров благодаря возможности подключения беспроводного пульта управления

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ DRAGON 3.0 :

• Максимальный размер рабочей зоны 2500х6000 мм

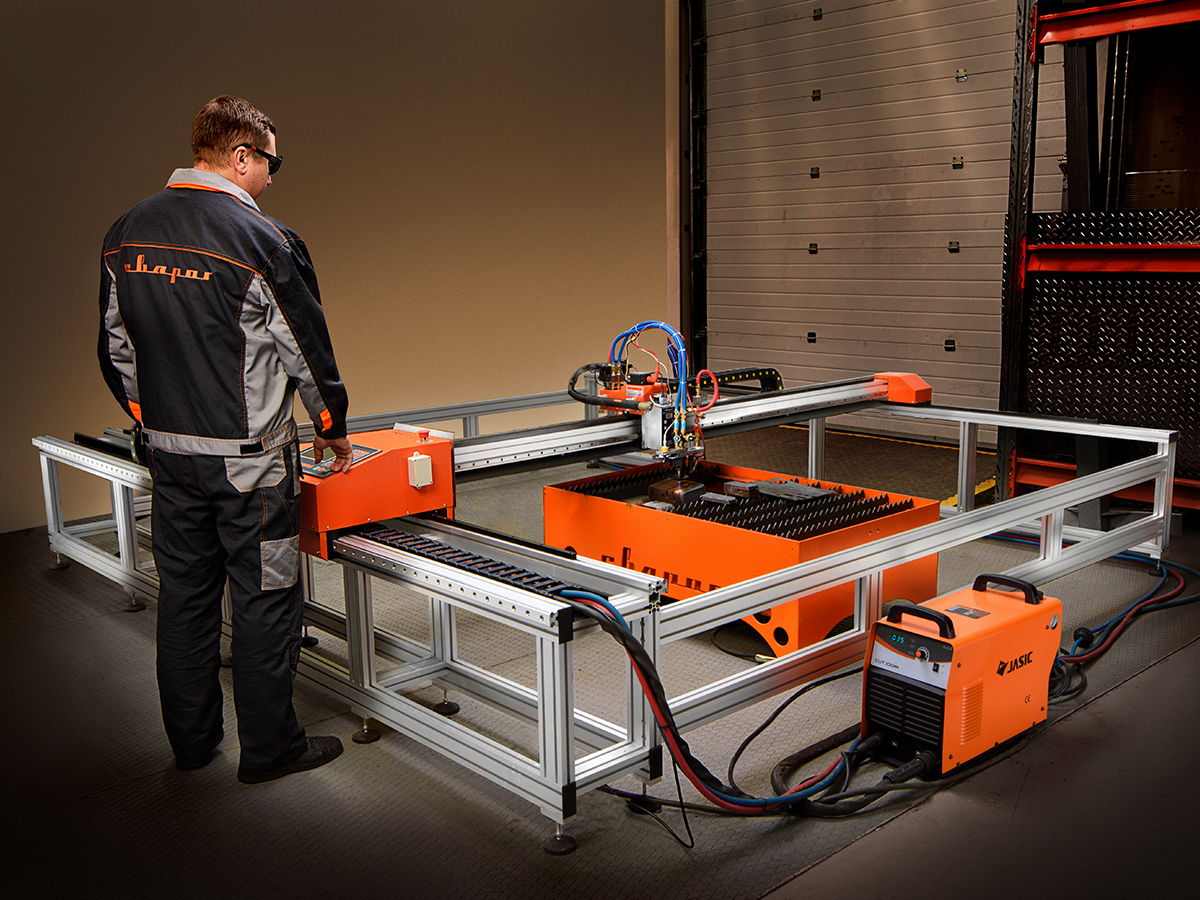

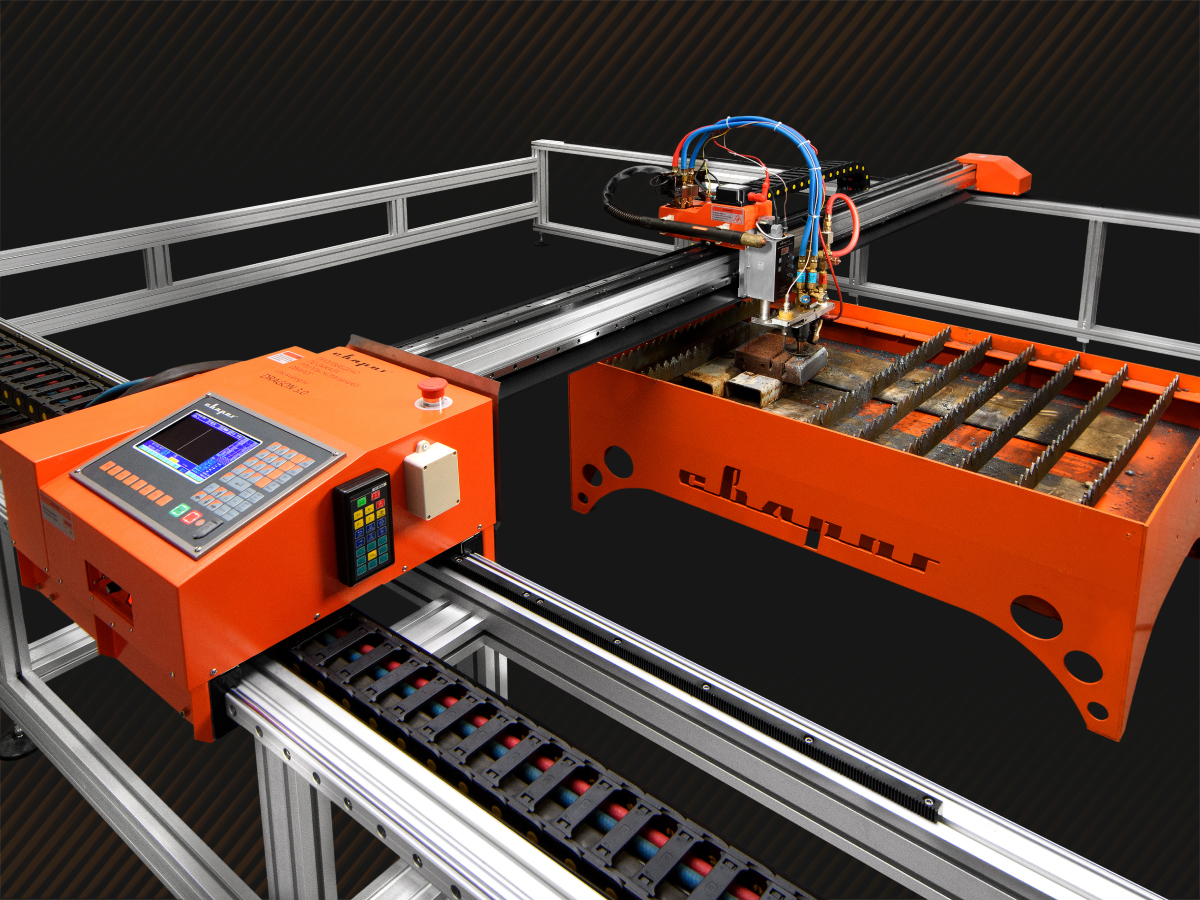

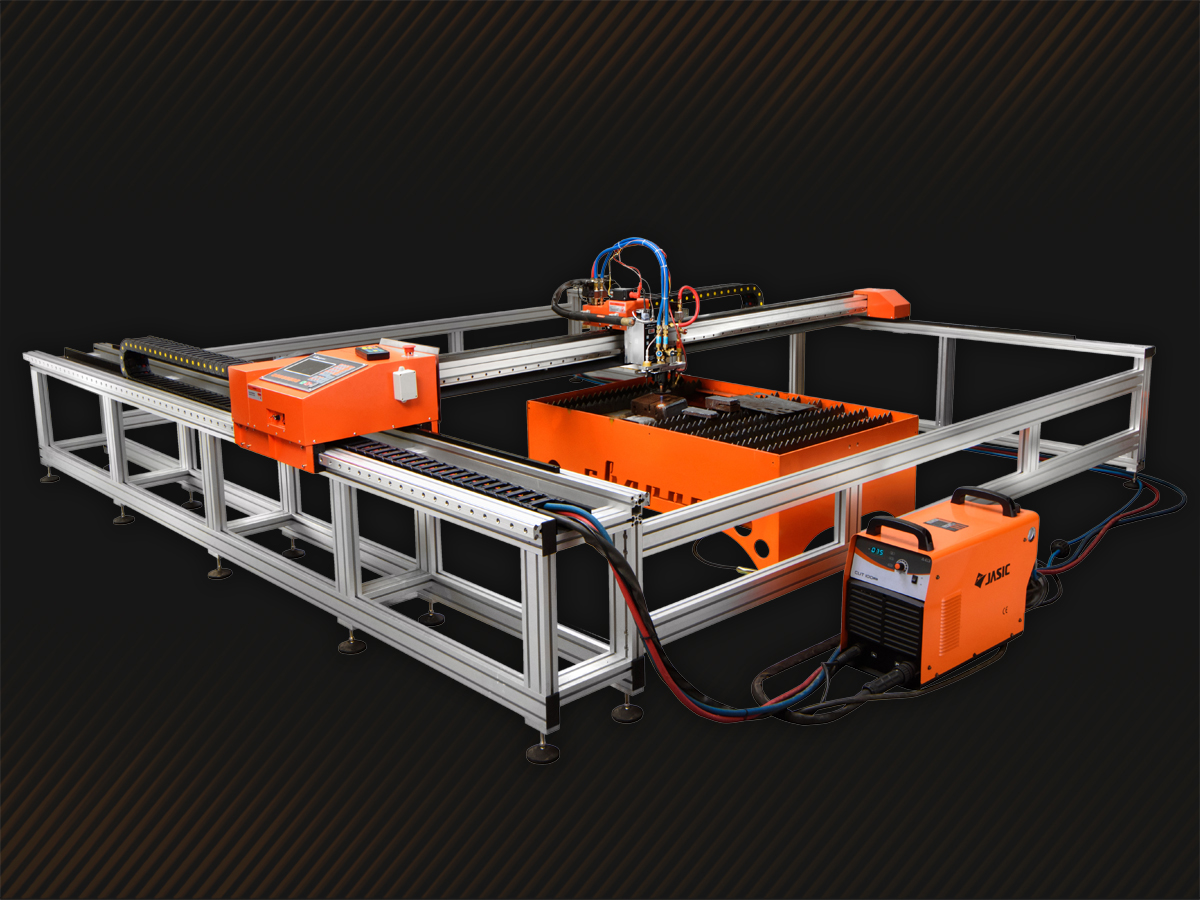

• Конструкция машины представляет собой форму портала, что позволяет получить равномерный рез на всей площади разрезаемого листа и уменьшить занимаемое место машиной по сравнению с консольными аналогами

• Машина оснащена пластиковым кабелеукладчиком, что позволяет защитить провода при перемещениях машины

• Четыре приводных мотора постоянного тока

• Оборудование оснащено защитой от электромагнитных помех, что позволяет его совмещать с аппаратами плазменной резки c высокочастотным поджигом

• Направляющие рельсы поставляются вместе с опорными стойками, что не требует покупки дополнительных поставок под машину ЧПУ

Подготовка управляющих программ осуществляется с помощью системы автоматизированного проектирования (САПР) FastCAM, которая была разработана специально для управления двухкоординатными станками ЧПУ.
FastCAM позволяет подготавливать карты раскроя для вырезки деталей с минимальным количеством отходов металла.

3 МОДУЛЯ СИСТЕМЫ FastCAM :

ТОЧНОСТЬ УПРАВЛЕНИЯ ДО 0.1 мм

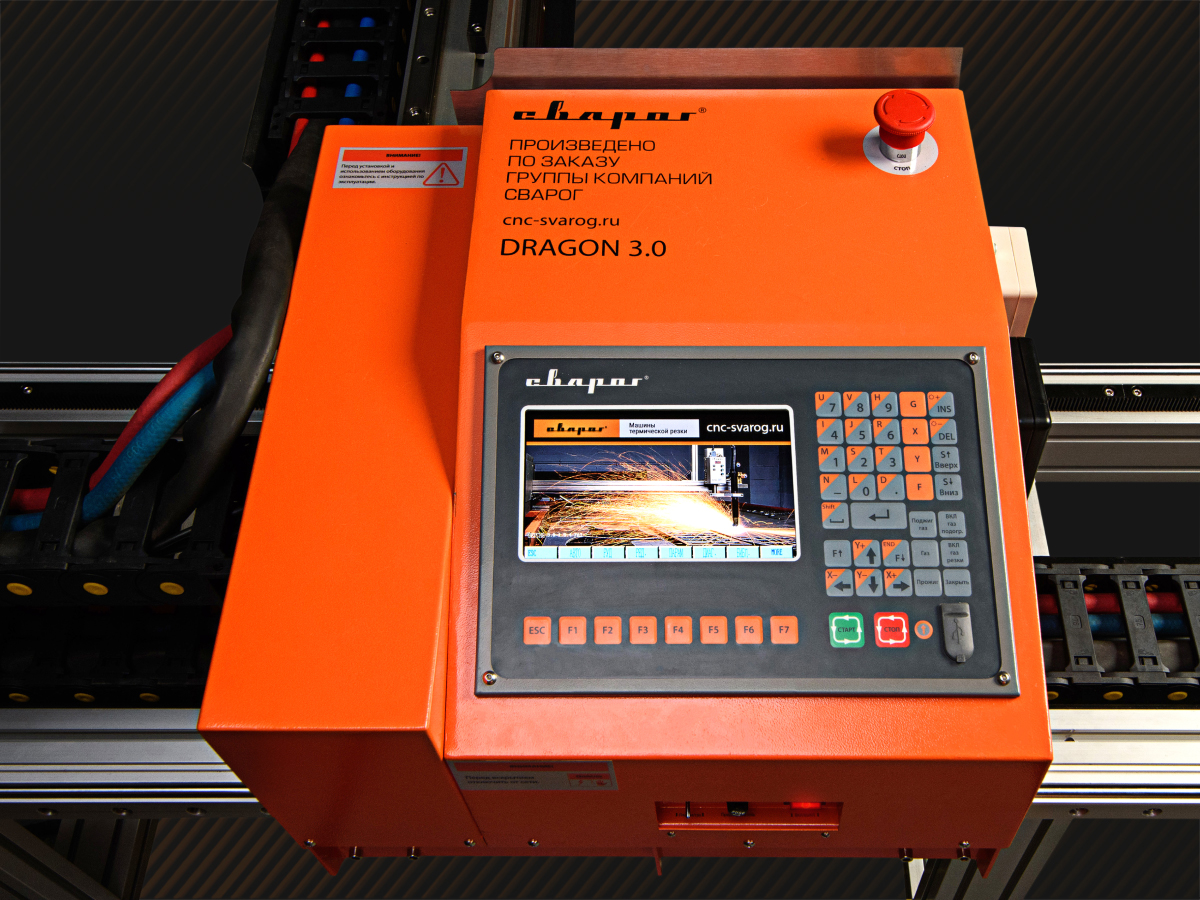

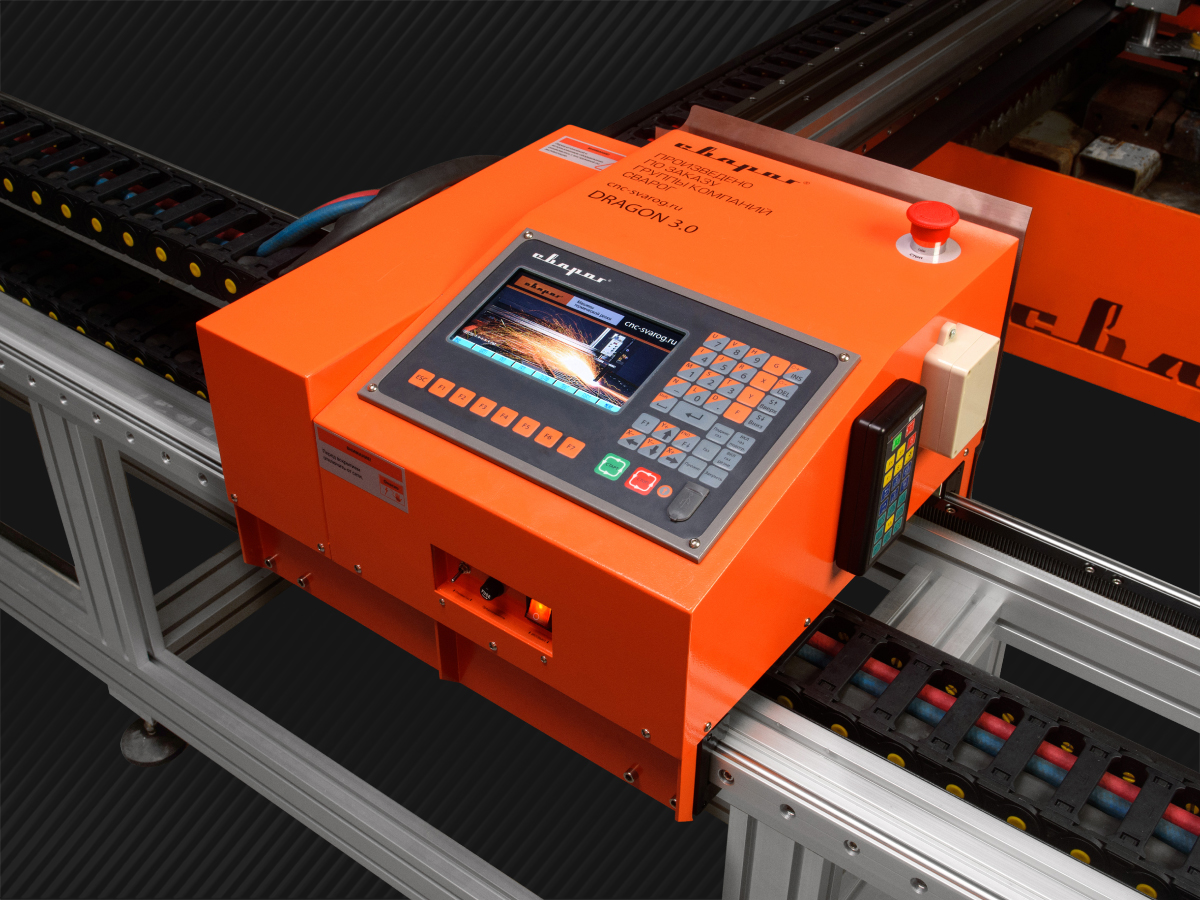

• Управление установкой осуществляется со встроенной панели оснащенной клавишами управления и цветным 7” LCD дисплеем
• 23 функциональные клавиши и 8 клавиш перемещения
• Простой и понятный интерфейс не требует длительного обучения для достижения результата

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ КОНТРОЛЛЕРА ЧПУ :

• Контроллер имеет 24 встроенные модели шаблонов для задания габаритов, глубины врезки, угла наклона и количества деталей выбранного шаблона без использования дополнительного программного обеспечения
• Функция диагностики оборудования позволяет проверять порты ввода и вывода
• Широкий перечень настроек позволяет добиться необходимого качества реза
• Графическая визуализация разрезаемой детали, траектории реза и очередность выполняемых операций
• Функция имитации реза для позиционирования или быстрой проверки рабочих размеров листа
• Функция вывода информации разрезаемых деталей: общая длина реза, габаритные размеры необходимой заготовки
• Контроллер оснащен внутренней памятью на 4 ГБ , что позволяет не использовать дополнительный накопитель
• Возможность использования USB flash накопители для переноса программ резки
• Функция сброса всех параметров котроллера к заводским настройкам

НАЛАДКА И ОБСЛУЖИВАНИЕ:

• Наладка и ввод в эксплуатацию в пределах Санкт-Петербурга и Ленинградской области проводится для клиента бесплатно
• Стоимость наладки и ввода в эксплуатацию в других регионах рассчитывается индивидуально.
• Обучение оператора проводится бесплатно в демонстрационном зале по адресу: Санкт-Петербург, Мебельная улица, д. 11Д
• Постоянная техническая поддержка и помощь в освоении программного обеспечения
• Гарантия 1 год

DRAGON 3.0 ПОЛНОСТЬЮ СОМЕСТИМ С ИСТОЧНИКАМИ ПЛАЗМЕННОЙ РЕЗКИ REAL CUT 100 (L221) и STANDART CUT 160 (L307):

СФЕРА ПРИМЕНЕНИЯ:
