Теплосчетчики ТСК-7

Теплосчетчики ТСК-7 предназначены для учета, регистрации и дистанционного мониторинга теплопотребления и параметров теплоносителя в двух закрытых и открытых системах водяного теплоснабжения, каждая из которых может содержать трубопроводы: подающий, обратный и ГВС, подпитки либо питьевой воды.

Теплосчетчики ТСК-7 оптимальны для применения на объектах бюджетной и жилищно-коммунальной сферы (ЖКХ): школы, детские сады, больницы, офисы, жилые дома, коттеджи, квартальные ЦТП, котельные и т.п.

Теплосчетчики ТСК-7 обеспечивают выполнение следующих функций:

• ведение календаря и регистрация времени работы и времени отсутствия счета тепловой энергии;
• представление на табло текущих значений измеряемых величин;
• регистрация в энергонезависимых архивах и представление на табло часовых, суточных и месячных значений расхода, температуры, разности температур, разности масс и давления, итоговых значений объема, массы, тепловой энергии и времени наработки;
• диагностика неисправностей составных частей теплосчетчика, допустимых диапазонов измерений, отсутствия напряжения питания и выбор режима работы теплосчетчика при наличии диагностируемых ситуаций;
• представление измерительной и диагностической информации непосредственно или по линиям связи (коммутируемым или некоммутируемым) на внешние устройства (принтер, накопительный пульт, компьютер, модем) посредством интерфейсов RS232, RS485 и/или Ethernet.

Межповерочный интервал (МПИ) 4 года.

Стоимость теплосчетчика ТСК-7 зависит от исполнения, варианта комплектации, общего объема заказа, цен на доп. оборудование и других ценообразующих факторов.
Цена теплосчетчика ТСК-7 (счетчика тепла) высылается по запросу.

* Конкретные условия поставки и цены, как заказать (купить) теплосчетчик ТСК-7, а также наличие на складе или срок изготовления/производства уточняйте у менеджеров отдела продаж по электронной почте и телефону
При крупных оптовых партиях и на проектные заказы цена формируется индивидуально, исходя из объема партии, достигнутых договоренностей и адреса объекта.

См. также описание счетчиков количества тепловой энергии ТСК-5 и ТСК-9, и тепловычислителей ВКТ-5,-7,-9.

Основные технические и метрологические характеристики ТСК 7

Устройство и работа

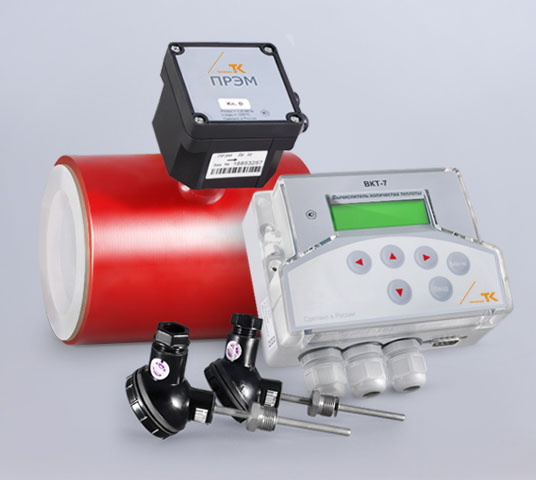

Теплосчетчики ТСК-7 состоят из следующих функциональных блоков:

• вычислитель количества теплоты ВКТ-7 или ВКТ-7М (с архивом до 750 суток);
• до шести преобразователей расхода (водосчетчиков):
• электромагнитные ПРЭМ, ЭРСВ «ВЗЛЕТ ЭР», МР400;
• вихревые ВРТК-2000 (ВПР), ВЭПС, ВЭПС-Т(И), ДРК-В, МЕТРАН-300ПР, ВПС, ДВ-1;
• ультразвуковые ULTRAHEAT 2WR, ЕЕМ-Q, SONOFLO, ULTRAFLOW, UFM001, UFM003, UFM005, UFM500, UFC002R, US800, АС-001, ДРК-3 (-С), РУ2К, СУР-97, УРЖ2К, УЗР-В-М “АКУСТРОН”, УЗС-1, УПР-1, УРСВ-010М, УРСВ “ВЗЛЕТ МР”;
• механические ВСТ, ОСВИ, WPD, M-T, M-T150QN, MT, ET, E-T, WS, WP, IMW, ETW Водоучет, МTW Водоучет.

до 5 термопреобразователей (термометров сопротивления) с НСХ 100П, Pt100, 100М, 500П и Pt500.

до 4 преобразователей избыточного давления с выходным сигналом 4…20 мА

К теплосчетчику ТСК-7, без снятия пломбы, могут подключаться следующие внешние устройства, имеющие интерфейс RS232 и RS485 (последний интерфейс позволяет объединять несколько приборов в единую сеть):

• принтер для печати отчетов в теплоснабжающую организацию,
• компьютер для визуализации и анализа результатов измерений и диагностики,
• накопительный пульт для переноса результатов измерений и диагностики на ПК.
• модем для дистанционной передачи на ПК результатов измерений и диагностики.

Модели счетчика ТСК-7 и их состав

В составе теплосчетчиков ТСК-7 любой модели могут применяться различные типы преобразователей, указанные в следующей таблице:

В составе теплосчетчиков ТСК7 могут применяться другие типы преобразователей давления по ГОСТ 22520-85 с выходным токовым сигналом в диапазоне изменения тока от 4 до 20 мА, платиновых термопреобразователей с номинальным сопротивлением 100 или 500 Ом и классом допуска не хуже В по ГОСТ 6651-2009, счетчиков объема воды с телеметрическим выходом, представленным магнитоуправляемым контактом (геркон), и зарегистрированные в Госреестре средств измерений.

Регистрация показаний и архивация результатов измерений счетчика тепла ТСК-7

Теплосчетчик ТСК-7 архивирует 1152 часовых, 128 суточных (с тепловычислителем ВКТ-7 в составе, с ВКТ-7М — 750 суточных), и 32 месячных записей и итоговые показания результатов измерений и диагностики параметров теплоснабжения.

Вывод текущих и архивных показаний обеспечивается на табло вычислителя ВКТ-7.

Основные метрологические параметры теплосчетчиков ТСК-7

По показаниям температуры (t) и разности температур (Dt) погрешность абсолютная, по показаниям давления — приведенная, по показаниям остальных величин — относительная.

Межповерочный интервал 4 года.

Теплосчетчики ТСК7 соответствуют наилучшему классу С по ГОСТ Р51649-2000.

Рабочие условия эксплуатации и показатели надежности счетчика ТСК7

Условия эксплуатации:

• температура окружающего воздуха (Тос) в диапазоне от 5 до 50 °С;
• относительная влажность воздуха не более 95 % при температуре до 35 С;
• атмосферное давление в диапазоне от 84 до 106,7 кПа;
• синусоидальная вибрация частотой от 5 до 25 Гц с амплитудой смещения не более 0,1 мм;
• переменное частотой 50 Гц магнитное поле напряженностью не более 40 А/м.

Параметры электропитания: от сети переменного тока напряжением 220 В частотой 50 Гц, от встроенных или автономных источников питания – в соответствии с эксплуатационной документацией функционального блока.

Степень защиты функциональных блоков теплосчетчиков от проникновения пыли и влаги не ниже IP54 по ГОСТ 14254.

Средняя наработка на отказ 50000 ч.
Средний срок службы 12 лет.
