Шкафы управления ТШУ

Шкафы управления ТШУ

Цена: по запросу

Назначение

---

Шкафы управления ТШУ предназначены  для  управления  средствами  регулирования  отпуска  тепловой  энергии в системах отопления и горячего водоснабжения тепловых пунктов жилых, общественных и производственных зданий.

Шкафы управления ТШУ применяются в составе автоматизированных и контрольно-измерительных систем через встроенный интерфейс связи RS-485.

Шкафы управления ТШУ представляют собой металлический шкаф типа ЩРН или ЩМП для сборки модульной  аппаратуры  с  открывающимися  передними  дверцами, снабжёнными замками.

---

Технические характеристики Особенности Модификации Технические характеристики

Шкафы управления ТШУ

Выбор шкафа управления ТШУ зависит от технологической схемы, состава подключаемого оборудования и его мощности.

Схемой шкафа управления предусматривается:

• электропитание от сети ~220В или ~380В;
• возможность наличия двух вводов электропитания (автоматический ввод резервного питания);
• выключение нагрузки на вводе электропитания с индикатором наличия напряжения сети;
• поддержание температуры горячей воды на заданном уровне в системе ГВС;
• регулирование температуры теплоносителя в зависимости от температуры наружного воздуха (температурный график) или от температуры теплоносителя тепловой сети с возможностью защиты системы отопления от замораживания;
• снижение температуры с учетом рабочих и выходных дней (время-температурный режим управления для каждого дня недели);
• поддержание температуры воздуха в помещении на заданном уровне;
• трёхпозиционное управление клапаном регулирующим;
• управление подпиткой в независимой системе отопления;
• управление насосами в автоматическом или ручном режимах;
• индикаторы работы насосов;
• защита насосов от коротких замыканий и перегрузок;
• защита работы насосов при отсутствии теплоносителя (сухой ход);
• автоматический ввод в работу резервного насоса при неисправности основного;
• попеременная работа насосов с целью обеспечения равномерного износа;
• выбор активного уровня («замкнуто» или «разомкнуто») для датчиков соответственно наличия неисправности насоса и отсутствия теплоносителя в трубопроводе.

Особенности

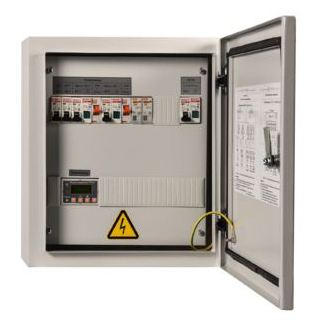

Конструктивно  шкафы  управления  ТШУ  представляют собой металлический шкаф типа ЩРН или ЩМП для сборки модульной  аппаратуры  с  открывающимися  передними  дверцами, снабжёнными замками.

Шкафы управления ТШУ – это комбинация коммутационных  аппаратов  с  устройствами  управления,  измерения, сигнализации, защиты и регулирования, полностью смонтированные изготовителем на единой конструктивной основе со всеми электрическими и механическими соединениями с соответствующими конструктивными элементами.

Шкафы управления выполнены на базе модулей управления  TTR-01, TTR-02,  которые  в  автоматическом  режиме  организуют работу всего устройства: измеряют входные сигналы, поступающие от внешних датчиков температуры и давления, производят  расчёты,  выводят  полученные  значения  параметров  на  жидкокристаллический  индикатор  и,  согласно  с программой,  вырабатывают  сигналы  управления  исполнительными механизмами.

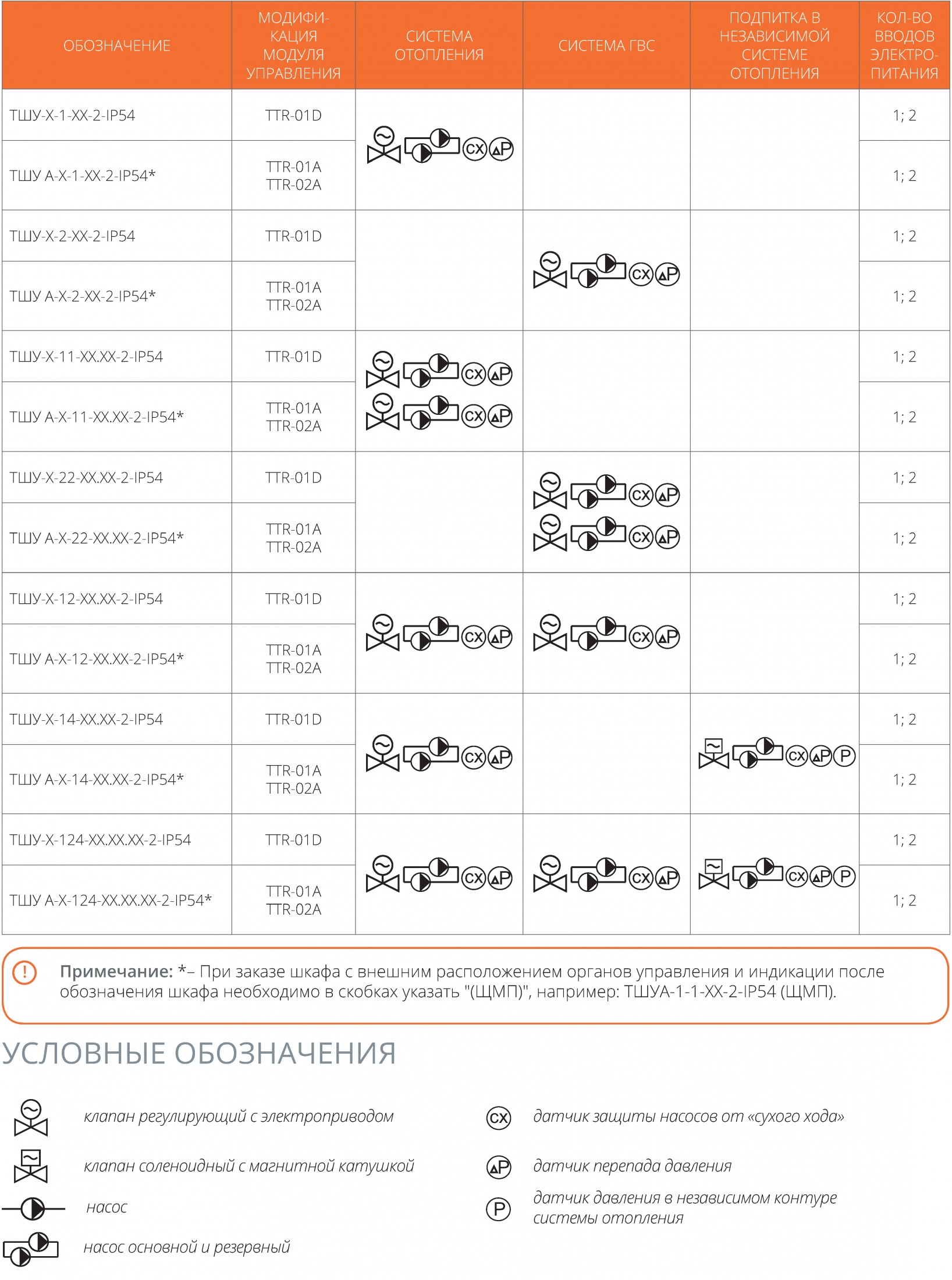

Модификации
