Модули управления многофункциональные TTR-01D, TTR-01A, TTR-02A

Модули управления многофункциональные TTR-01D, TTR-01A, TTR-02A

Цена: по запросу

Назначение

---

Модули управления многофункциональные TTR-01D, TTR-01A, TTR-02A производят автоматическое  управление  подачей  тепла путём преобразования сигналов от термодатчиков в цифровые значения температур и сравнения их с заданными значениями (уставками).

Модули управления многофункциональные TTR-01D, TTR-01A, TTR-02A измеряют входные сигналы, поступающие от внешних датчиков, производят расчёты и выводят  полученные  значения  параметров на ЖКИ.

Модули управления многофункциональные TTR-01D, TTR-01A, TTR-02A согласно с программой, вырабатывают сигналы управления исполнительными механизмами.

---

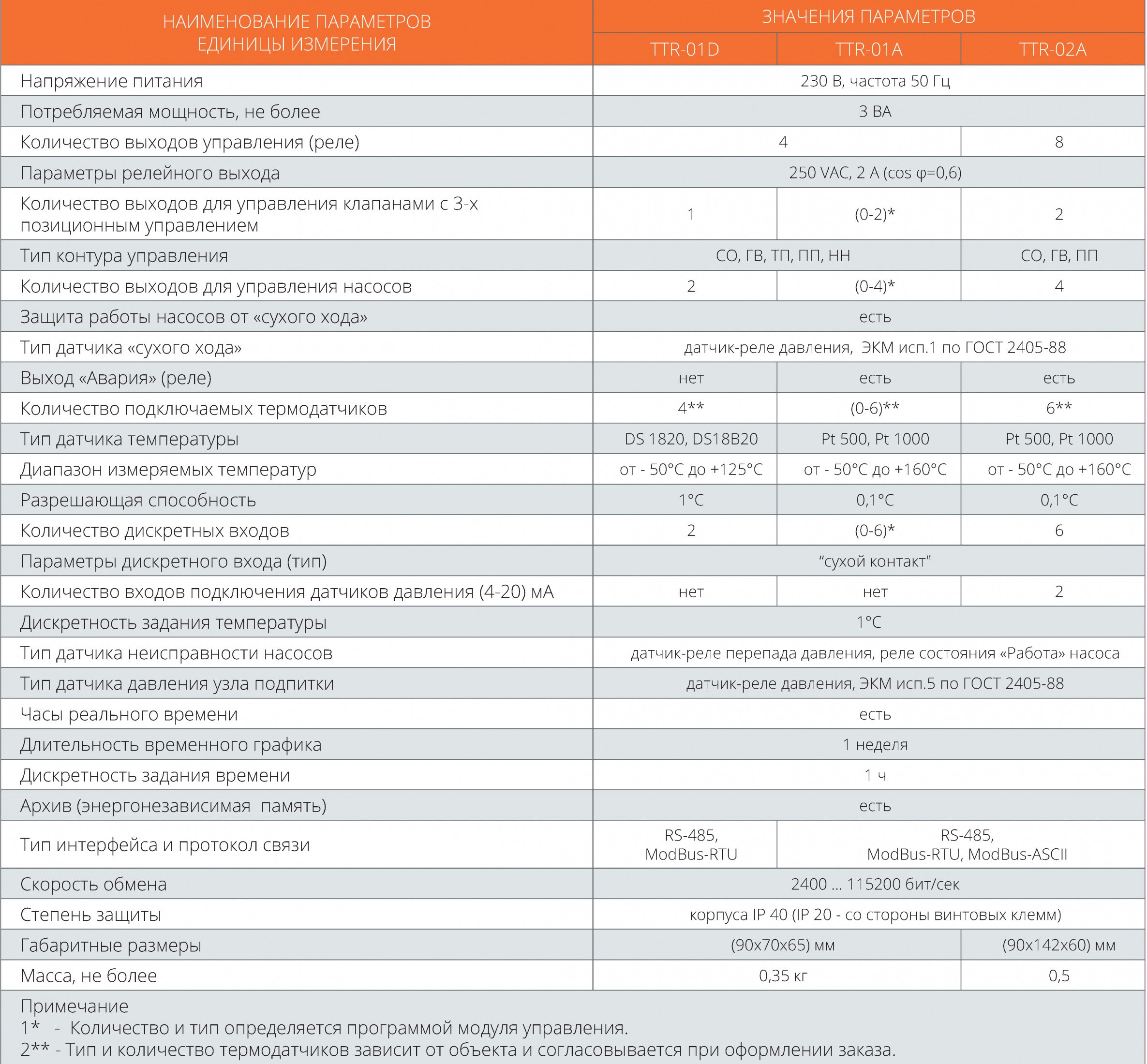

Технические характеристики Особенности Преимущества Документация Технические характеристики

Модули управления многофункциональные TTR-01D, TTR-01A, TTR-02A

Особенности

Основой TTR является однокристальный микроконтроллер, который организует работу всего изделия – измеряет входные сигналы, поступающие от внешних датчиков, производит расчёты, выводит  полученные  значения  параметров на ЖКИ и, согласно с программой, вырабатывает сигналы управления исполнительными механизмами.
Для системы горячего водоснабжения и отопления автоматическое  управление  подачей  тепла  производится путём преобразования сигналов от термодатчиков в цифровые значения температур и сравнения их с заданными значениями (уставками). В зависимости от знака и величины рассогласования модуль управления вырабатывает сигналы управления исполнительными механизмами.	Для узла подпитки в системе отопления модуль управления TTR начинает свою работу с опроса состояния датчика наличия теплоносителя в системе. В случае наличия давления в системе и при условии Pсх<P<Pmax, где  Pсх – уровень давления “сухого хода”, Pmax- максимальный уровень давления, TTR включает  сначала  клапан  подпитки  и  через  заданный  период  Тзад, длительность  которого  может  быть  запрограммирована пользователем, включает насос.

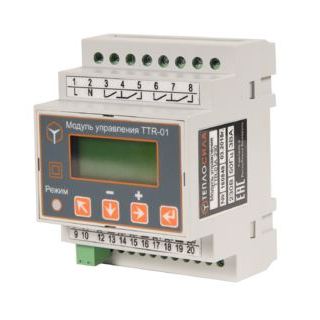

При достижении максимального уровня давления Pmax модуль  управления  TTR  производит  выключение  насоса  и  клапана подпитки. Далее, при достижение давления низкого уровня Pmin, процесс включения клапана подпитки и насоса повторяется. Алгоритмом работы программы в модуле TTR предусмотрена функция попеременной работы насосов с целью равномерного  износа,  переключение  на  работу  резервного насоса в случае неисправности работающего насоса по датчику неисправности и/или по времени ограничения работы насоса Тогр, длительность которого может быть запрограммирована пользователем. Конструктивно модуль управления выполнен в корпусе для крепления на DIN-рейку 35 мм. На  лицевой  поверхности  корпуса  расположен  жидкокристаллический индикатор (далее – ЖКИ), индикатор режима работы  и кнопки управления. Подключение внешних электрических цепей производится винтовыми зажимами.

Преимущества

• Малые габаритные размеры:  модуль  выполнен  в корпусе  для  крепления  на    DIN-рейку  35  мм,  габаритные размеры:

— TTR-01A(D) — 90 х 70 х 65 мм;

— TTR-02A — 90 х 142 х 65 мм.

• Автонастройка (самоадаптация): коэффициентов регулятора под параметры объекта управления;
• Жидко-кристаллический индикатор  с  подсветкой для отображения информации;
• Встроенные часы реального времени с резервным источником питания;
• Архив данных всех измеренных температур и состояния датчиков;
• Диагностика наличия аварийной (нештатной) ситуации и неисправности прибора;
• Сохранение настроек при пропадании питания;
• Интерфейс RS-485 (протокол ModBus-RTU);
• Изменение (обновление) программы модуля управления через интерфейс связи RS-485 с помощью программы-загрузчика;
• Выбор типа  (алгоритма)  управления  контура  с помощью кнопок, расположенных на лицевой поверхности прибора.
• Возможность дистанционного управления как по интерфейсу связи RS-485, так и по отдельным дискретным входам.

• Малые габариты и модульная конструкция – оптимальное решение при проектировании шкафов управления для многоконтурных и одноконтурных систем теплоснабжения



• Наличие во внутренней памяти набора программ, выбор которых производится с помощью кнопок, что позволяет оперативно произвести замену модуля при проведении ремонтных работ



• Наличие функции самоадаптации к параметрам объекта позволяет в большинстве случаев работать с заводскими настройками коэффициентов регулятора



• Изменение (обновление) ПО модуля с помощью бесплатной программы размещенной на сайте в открытом доступе
