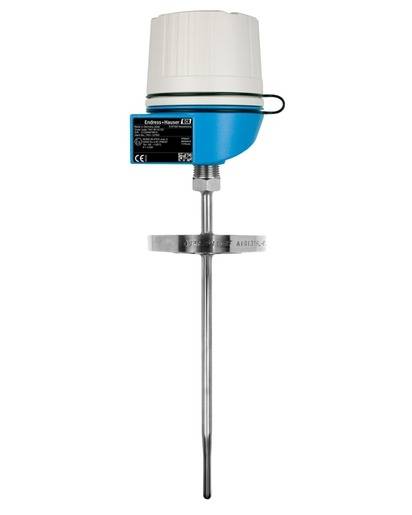

Термопара Omnigrad S TC61

Термопара TC61 предназначена для тяжелых промышленных применений в условиях повышенных требований к безопасности. Области применения: нефтедобывающая, нефтеперерабатывающая отрасли, а также химическая и нефтехимическая промышленность. Термопара выдерживает коррозионное и механическое воздействие среды благодаря защитным гильзам, выполненным из различных коррозионностойких материалов. Для повышения надежности измерения температуры, термопара опционально комплектуется нормирующим преобразователем с различными типами прокола передачи данных (4/20мА, HART, Profibus PA, FOUNDATION Fieldbus).

метрические размеры

модульная система измерения температуры

для высокоинтенсивных областей применения

подходит для использования во взрывоопасных зонах

с шейкой

с защитной гильзой / защитной трубкой (металлической)

TA21H – алюминий – крышка с резьбой, с цепочкой

TA21H – нержавеющая сталь – крышка с резьбой, с цепочкой

TA30H – алюминий – с дисплеем или без него

TA30H – алюминий – один или два кабельных ввода NPT1/2", NPT3/4", M20x1,5

сварная защитная трубка

с минеральной изоляцией (MI), гибкий

9,0 мм (0,35``)

11,0 мм (0,43``)

12,0 мм (0,47``)

до 10000,00 мм (393,70``)

1.4404 (316L)

1.4571 (316Ti)

Alloy 600 (2.4816)

Alloy C276 (2.4819)

Не определено

наружная резьба:

G1/2"

G3/4"

G1"

NPT1/2"

NPT3/4"

M20x1,5

компрессионный фитинг:

G1/2"

G1"

фланец:

DN25 PN40 B1 (EN1092)

DN40 PN40 B1(EN1092)

DN50 PN40 B1 (EN1092)

ASME 1" 150 RF (B16.5)

ASME 1" 300 RF (B16.5)

прямой

усеченный

суженный

0,8 мкм (31,5 мкдюйма)

Тип K:

-40 °C...1100 °C

(-40 °F...2012 °F)

Тип J:

-40 °C...750 °C

(-40 °F...1382 °F)

при 20 °C: 100 бар (1450 psi)

класс 1 согласно ГОСТ Р МЭК 60584

в зависимости от конфигурации

t50 = 3 с

t90 = 7 с

да (4...20 мА; HART; PROFIBUS PA; FOUNDATION FIELDBUS)

ATEX II

IECEx

NEPSI

EAC Ex

Взрывозащита

Метрология по ГОСТ

SIL (только для преобразователя)
