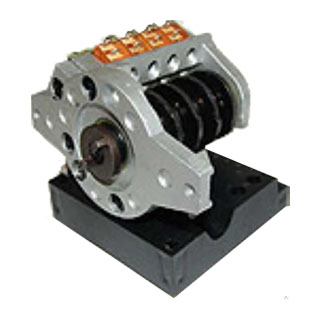

Блок сигнализации положения индуктивный БСПИ-10

БСПИ-10 — Блоки сигнализации положения индуктивные предназначены для преобразования вращательного движения в пропорциональный электрический сигнал и сигнализации или блокирования в промежуточных или крайних положениях диапазона вращения входного вала.

На блоке БСПИ-10Ш дополнительно установлена шкала для визуального определения положения регулирующего органа.

Блок БСПИ-10 допускает совместную работу с блоком усилителя БУ-30М, преобразующим индуктивный сигнал в унифицированный электрический сигнал постоянного тока по ГОСТ 26.011. Или с ДУП-М (дистанционный указатель положения регулирующего органа исполнительного механизма), или одновременно с обоими блоками.

Соединение между блоком БСПИ-10 и блоком БУ-30 и с ДУП-М осуществляется по трём проводам.

Блоки предназначены для установки в электрические исполнительные механизмы МЭО, МЭП, МЭМ, механизмы сигнализации положения МСП-1, МСП-94, МСП-94-УД, а также в другие устройства, имеющие соответствующие присоединительные размеры.

По защищённости от воздействия окружающей среды блоки относятся к изделиям первого порядка ГОСТ Р 52931 и должны устанавливаться под защитной крышкой.

Блоки по устойчивости к воздействию климатических факторов внешней среды имеют климатические исполнения УХЛ2.1 и О2.1.

Блок БСПИ-10 состоит из литого алюминиевого основания, в котором вращается вал с 5-ю кулачками. На основании имеются 4 микропереключателя и индуктивные датчики. Начальное положение кулачков на валу, изменяющих состояние микропереключателей, регулируемое.

Примечание: Микропереключатели Д3031 устанавливаются по особому заказу.

Сердечники индуктивных датчиков, получающие сигнал от 5-го профильного кулачка (оба диапазона входного сигнала на одном профильном кулачке) через коромысло, преобразуют положение вала в выходной индуктивный сигнал. Начальное положение профильного кулачка также регулируемое.

На датчик может устанавливаться шкала со стрелкой, указывающей через смотровое окно в механизме текущее положение вала.

Блоки могут также изготавливаться с распаянным жгутом для установки в механизмы МЭО, МЭП, МЭМ.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ БСПИ-10

1. Входной сигнал — угол поворота вала блока в диапазонах (0…90)° и (0…225)°.
2. Выходной сигнал – индуктивное сопротивление 10-0-10 мГн (каждого из двух датчиков).
3. Напряжение питания индуктивных датчиков 12В со средней точкой частотой 50 или 60Гц.
4. Нелинейность преобразования не более 1,5%.
5. Вариация выходного сигнала не более 1,4%.
6. Дифференциальный ход микропереключателей (Д703, Д713 или ВК-6) не более 3° для диапазона 0,25об.
7. Коммутационный ток микропереключателей промежуточных и крайних положений (2 + 2) шт – от 20 мА до 1А при =24…48В; от 20 до 500 мА при ~220В 50Гц.
8. Длина линия связи с преобразователем не более 100 м.
9. Сопротивление каждого провода линии связи не более 10 Ом.
10. Потребляемая мощность не более 0,5 Вт.

Масса блока датчика не более 0.7 кг.

ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ

Габаритные размеры блока — 110 х 110 х 90 мм.
