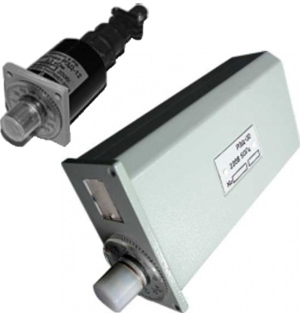

Задатчики ручные РЗД-12 и РЗД-22 рассчитаны на применение в автоматизированных системах управления технологическими процессами (АСУ ТП) и предназначены для выполнения операций:

• РЗД-22 — ручная установка сигналов задания для стабилизирующих регуляторов и регуляторов соотношения, преобразование одного вида унифицированного сигнала постоянного тока или напряжения в другой;
• РЗД-12 — ручная установка задания для стабилизирующих регуляторов и регуляторов соотношения.

Задатчики относятся к изделиям ГСП.

По устойчивости к воздействию климатических факторов внешней среды задатчики имеют следующие исполнения: УХЛ 4.2 и 04.1

Задатчики предназначены для эксплуатации в условиях:

Технические данные:

1. Входными сигналами задатчика РЗД-22 являются сигналы постоянного тока:
   • токовый 0 — плюс 5 mA, входное сопротивление не более 500Ω;
   • токовый 0 — плюс 20 mA, входное сопротивление не более 100Ω;
   • токовый плюс 4 — плюс 20 mA, входное сопротивление не более 100Ω;
   • напряжение 0 — плюс 10V, входное сопротивление не менее 10кΩ.
2. Выходными сигналами задатчика ручного РЗД-22 являются сигналы постоянного тока:
   • токовый 0 — плюс 5 mA, сопротивление нагрузки не более 2,5кΩ;
   • токовый 0 — плюс 20 mA, сопротивление нагрузки не более 1кΩ;
   • токовый плюс 4 — плюс 20 mA, сопротивление нагрузки не более 1кΩ;
   • напряжение 0 — плюс 10V, сопротивление нагрузки не менее 2кΩ.
3. Выходной сигнал задатчика РЗД-12 — плавное изменение коэффициента деления потенциометра с сопротивлением 10 или 2,2кΩ в зависимости от исполнения.
4. Электрическое питание задатчика РЗД-22 должно осуществляться переменным однофазным током с напряжением 220, 240 или 24V при отклонении от минус 15 до плюс 110% и частотой 50 или 60Hz.
5. Погрешность установки задания по шкале отсчетного устройства в задатчике РЗД-22 в пределах ±2,5%, разрешающая способность задатчиков в пределах ±0,5% от максимального значения выходного сигнала.
6. Пульсация выходного сигнала задатчика РЗД-22, не превышает ±0,3% от максимального значения выходного сигнала.
7. Пульсация выходного сигнала задатчика РЗД-22, не превышает ±0,3% от максимального значения выходного сигнала.
8. Мощность, потребляемая задатчиком РЗД-22, не превышает 4V•A. Задатчик РЗД-12 мощности не потребляет.
9. Средний срок службы до списания каждого задатчика не менее 10 лет.
10. Масса задатчиков не превышает: РЗД-12 — 0,2 кг; РЗД-22 — 0,7 кг.
