Шаровые краны БИВАЛ
•
Кран шаровой стальной БИВАЛ КШТ для теплоснабжения с функцией удлинения штока, серия 22
•
Кран шаровой стальной АДЛ БИВАЛ КШТ для теплоснабжения с функцией удлинения штока, серия 22, DN 200-600, PN 25 бар, под приварку

Кран шаровой стальной АДЛ БИВАЛ КШТ для теплоснабжения с функцией удлинения штока, серия 22, DN 200-600, PN 25 бар, под приварку

Нет в наличии

Описание

Исполнение: Кран шаровой стальной АДЛ БИВАЛ КШТ для теплоснабжения с функцией удлинения штока, серия 22, DN 200-600, PN 25 бар, под приварку.

Ниже приведены общие сведения о серии. Диапазоны серии не являются индивидуальными параметрами выбранного исполнения.

ОПИСАНИЕ ШАРОВОГО КРАНА АДЛ БИВАЛ КШТ22, СВАРНОЕ СОЕДИНЕНИЕ

КШТ "БИВАЛ" - Это стальные шаровые краны, которые применяются в системах теплоснабжения и промышленности в качестве надежной и легкой в эксплуатации, с большим сроком службы запорной трубопроводной арматуры.
БИВАЛ КШТ серии 22 применяется для использования в системах теплоснабжения (преимущественно для бесканальной прокладки трубопроводов в ППУ изоляции) и в промышленности. Разъемная конструкция позволяет изменить высоту штока крана, не прибегая к его замене или демонтажу из системы.

СПЕЦИФИКАЦИЯ ШАРОВОГО КРАНА АДЛ БИВАЛ КШТ22, СВАРНОЕ СОЕДИНЕНИЕ

Стандартное исполнение

Корпус крана	Углеродистая сталь Ст.20
Шар	Нержавеющая сталь
Седло шара и сальник	Фторопласт с добавлением 20% углерода
Уплотнительные кольца	EPDM, Viton

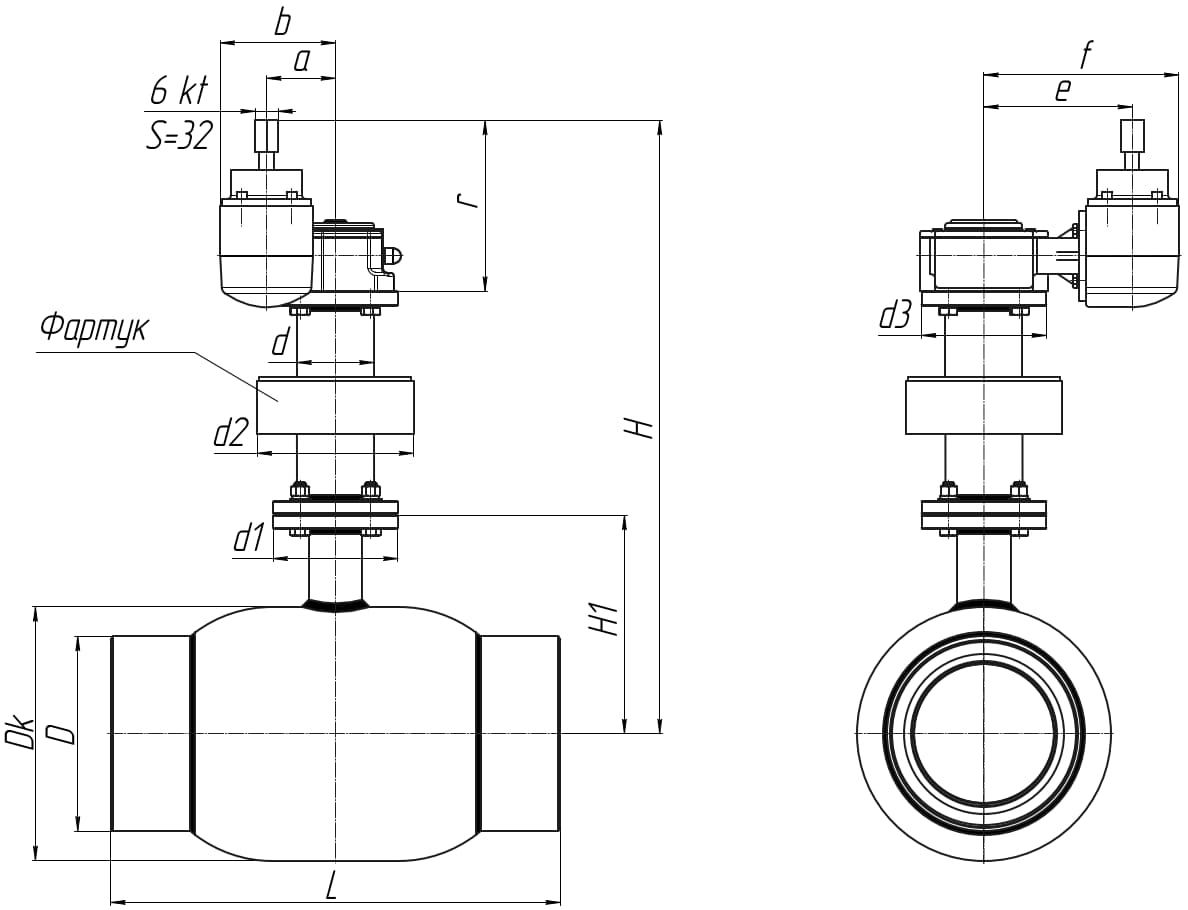

ГАБАРИТНЫЕ РАЗМЕРЫ ШАРОВОГО КРАНА АДЛ БИВАЛ КШТ22, СВАРНОЕ СОЕДИНЕНИЕ

DN,(мм)	Маркировка	Редуктор	Размеры,(мм)
Dk	d	L	H1	d	d1	d2	d3	r	a	b	e	f	H (мин)
200	КШТ 22.200.25с/с Н штока Zмм	Q1500-AG	273	219	390	239	89	150	127	150	223	84	147	196	261	720
250	КШТ 22.250.25с/с Н штока Zмм	Q2000-AG	377	273	630	302	108	175	219	175	239,5	96,5	160	208	273	860
300	КШТ 22.300.25с/с Н штока Zмм	Q6500-AG	457	325	724	351,5	108	210	219	210	212,5	137,5	222	235	290	960
350	КШТ 22.350.25с/с Н штока Zмм	Q6500-AG	530	377	824	426	108	210	219	210	212,5	137,5	222	235	290	1037
400	КШТ 22.400.25с/с Н штока Zмм	Q6500-AG	558,8	426	760	417	108	210	219	210	212,5	137,5	222	235	290	1027
500	КШТ 22.500.25с/с Н штока Zмм	Q12000-AG	660	530	910	469,5	159	300	273	300	221,5	180	267	266	322	1122
600	КШТ 22.600.25с/с Н штока Zмм	Q24000-AG	812,8	630	1065	580	219	350	273	350	243	252,5	335	452	505	1250

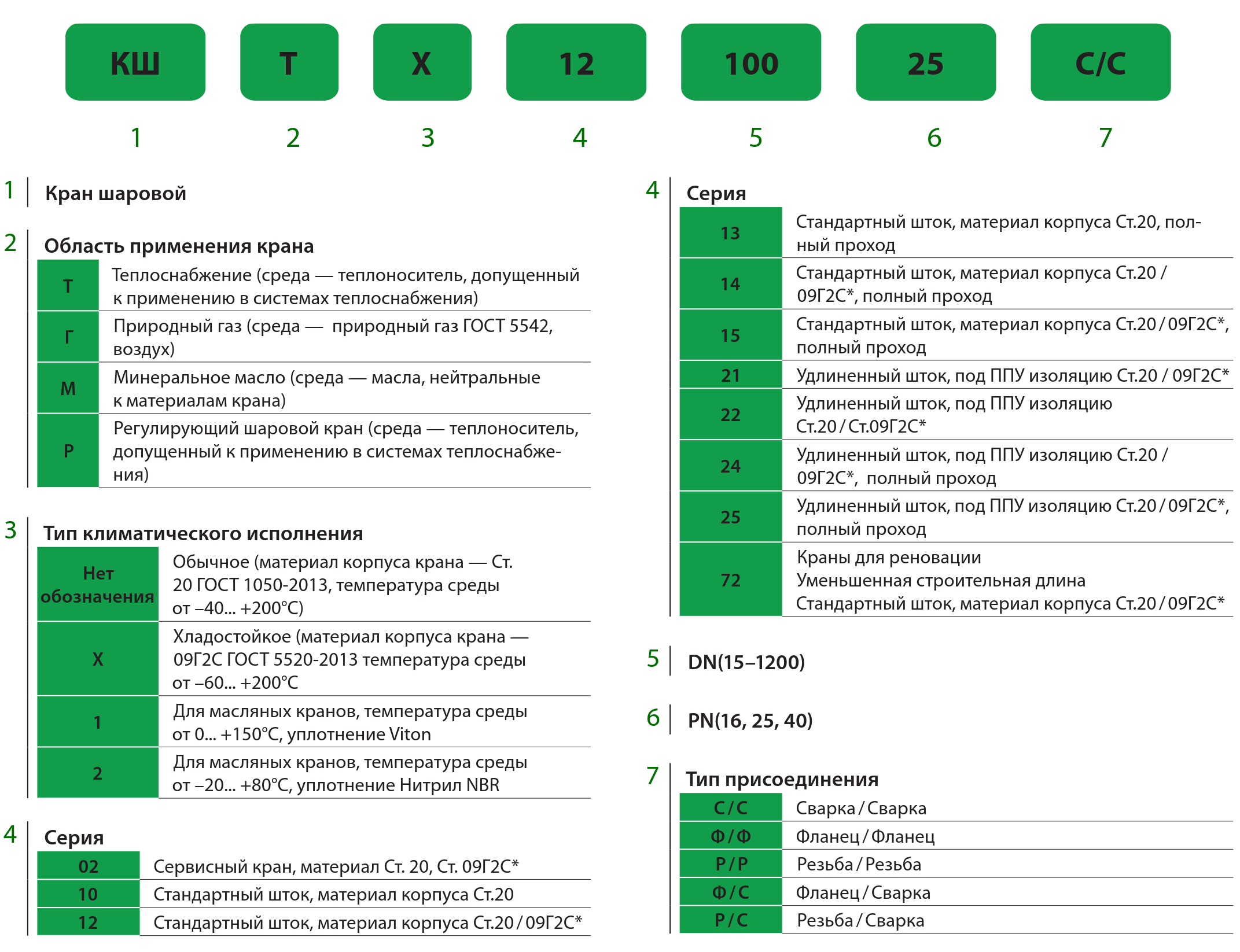

МАРКИРОВКА ШАРОВОГО КРАНА АДЛ БИВАЛ КШТ22, СВАРНОЕ СОЕДИНЕНИЕ

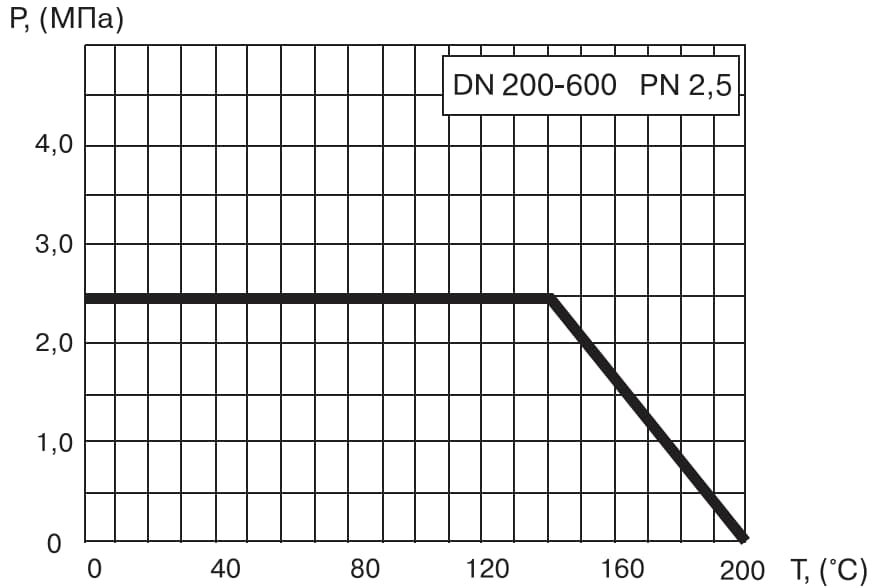

ГРАФИК "ТЕМПЕРАТУРА-ДАВЛЕНИЕ" ШАРОВОГО КРАНА АДЛ БИВАЛ КШТ22, СВАРНОЕ СОЕДИНЕНИЕ

Иллюстрации и схемы серии

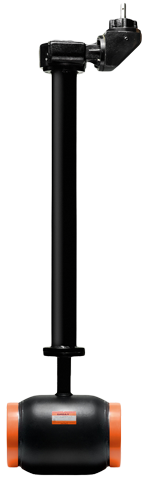

Кран шаровой стальной АДЛ БИВАЛ КШТ для теплоснабжения с функцией удлинения штока, серия 22, DN 200-600, PN 25 бар, под приварку — иллюстрация серии
