Кран шаровой стальной БИВАЛ КШТ для теплоснабжения, серия 12
•

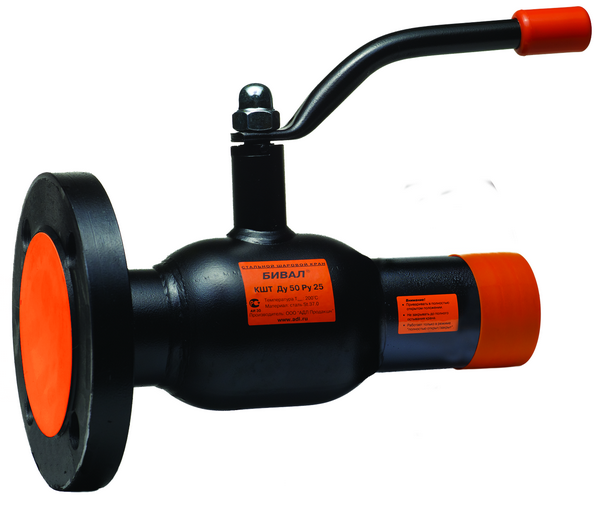

Кран шаровой стальной АДЛ БИВАЛ КШТ для теплоснабжения, серия 12, DN 20...150, PN 25/40 бар, стандартный проход Фланец/Сварка

Кран шаровой стальной АДЛ БИВАЛ КШТ для теплоснабжения, серия 12, DN 20...150, PN 25/40 бар, стандартный проход Фланец/Сварка

Нет в наличии

Описание

Исполнение: Кран шаровой стальной АДЛ БИВАЛ КШТ для теплоснабжения, серия 12, DN 20...150, PN 25/40 бар, стандартный проход Фланец/Сварка.

Ниже приведены общие сведения о серии. Диапазоны серии не являются индивидуальными параметрами выбранного исполнения.

ОПИСАНИЕ ШАРОВОГО КРАНА АДЛ БИВАЛ КШТ12, ФЛАНЕЦ/ПОД СВАРКУ

КШТ БИВАЛ 12-ой серии от компании АДЛ - Это стальные шаровые краны, которые применяются в системах теплоснабжения и промышленности в качестве надежной и легкой в эксплуатации, с большим сроком службы запорной трубопроводной арматуры. Стандартный проход.
Надежная и долговечная работа крана обеспечивается также подпружиненной обоймой седловых уплотнений из карбонизированного тефлона, ЕПДМ или Витона, а сложная система уплотнений по штоку из витона, нитрила , а также тефлона с добавлением 20% графита, и высокоточная обработка этой зоны, гарантирует около 15 000 циклов открытия-закрытия при отсутствии каких либо протечек.

СПЕЦИФИКАЦИЯ ШАРОВОГО КРАНА АДЛ БИВАЛ КШТ12, ФЛАНЕЦ/ПОД СВАРКУ

Корпус крана	Углеродистая сталь Ст20
Шар	Нержавеющая сталь
Седло шара и сальник	Фторопласт с добавлением 20% углерода
Уплотнительные кольца	EPDM, Viton

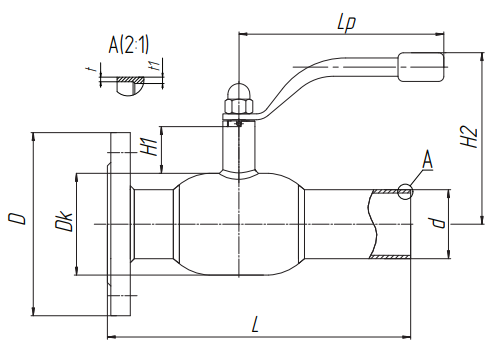

ГАБАРИТНЫЕ РАЗМЕРЫ ШАРОВОГО КРАНА АДЛ БИВАЛ КШТ12, ФЛАНЕЦ/ПОД СВАРКУ

Размеры.

DN, (мм)	Маркировка	Проходной DN, (мм)	Размеры,(мм)	Масса, (кг)
Dk	D	d	t	t1	L	H1	H2	Lp
20	КШТ 12.20.40 Ф/С	15	42	105	27	3	3	190	47	126	140	1.8
25	КШТ 12.25.40 Ф/С	20	51	115	32	3	3	195	47	130	140	2.2
32	КШТ 12.32.40 Ф/С	25	57	135	38	3	3	220	48	134	140	3.2
40	КШТ 12.40.40 Ф/С	32	76	145	48	3	3	230	41	144	180	4.1
50	КШТ 12.50.40 Ф/С	40	89	160	57	4	4	265	41	150	180	5.7
65	КШТ 12.65.25 Ф/С	50	108	180	76	4	4	315	66	160	275	7.4
80	КШТ 12.80.25 Ф/С	65	127	195	89	4	4	325	66	169	275	9.5
100	КШТ 12.100.25 Ф/С	80	152	230	108	4	4	345	81	208	365	13.5
125	КШТ 12.125.25 Ф/С	100	178	270	133	5	5	358	132	221	365	21.8
150	КШТ 12.150.25 Ф/С	125	219	300	159	5	5	370	135	245	650	33.4

МАРКИРОВКА ШАРОВОГО КРАНА АДЛ БИВАЛ КШТ12, ФЛАНЕЦ/ПОД СВАРКУ

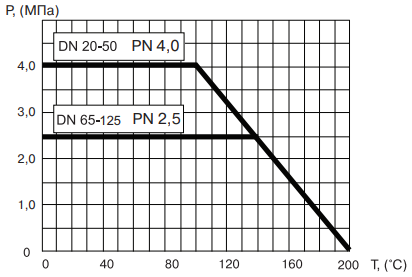

ГРАФИК "ТЕМПЕРАТУРА-ДАВЛЕНИЕ" ШАРОВОГО КРАНА АДЛ БИВАЛ КШТ12, ФЛАНЕЦ/ПОД СВАРКУ

Иллюстрации и схемы серии

Кран шаровой стальной АДЛ БИВАЛ КШТ для теплоснабжения, серия 12, DN 20...150, PN 25/40 бар, стандартный проход Фланец/Сварка — иллюстрация серии
