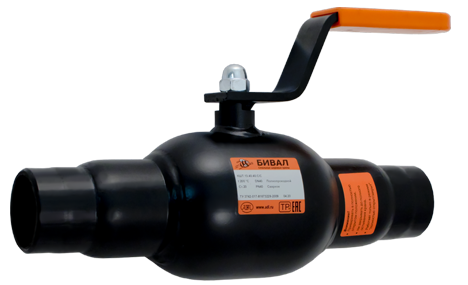

КШТ 13.65.25 С/С Кран шаровой БИВАЛ

КШТ 13.65.25 С/С Кран шаровой БИВАЛ

Нет в наличии

Описание

Исполнение: КШТ 13.65.25 С/С.

Ниже приведены общие сведения о серии. Диапазоны серии не являются индивидуальными параметрами выбранного исполнения.

ОПИСАНИЕ ШАРОВОГО КРАНА АДЛ БИВАЛ КШТ13, СВАРНОЕ СОЕДИНЕНИЕ

КШТ БИВАЛ 13-ой серии от компании АДЛ - Это стальные шаровые краны, бюджетной серии, которые применяются в системах теплоснабжения и промышленности в качестве надежной и легкой в эксплуатации, с большим сроком службы запорной трубопроводной арматуры. Полный проход.
Надежная и долговечная работа крана обеспечивается также подпружиненной обоймой седловых уплотнений из карбонизированного тефлона, ЕПДМ или Витона, а сложная система уплотнений по штоку из витона, нитрила , а также тефлона с добавлением 20% графита, и высокоточная обработка этой зоны, гарантирует около 15 000 циклов открытия-закрытия при отсутствии каких либо протечек.

СПЕЦИФИКАЦИЯ ШАРОВОГО КРАНА АДЛ БИВАЛ КШТ13, СВАРНОЕ СОЕДИНЕНИЕ

Стандартное исполнение

Корпус крана	Углеродистая сталь Ст.20
Шар	Нержавеющая сталь
Седло шара и сальник	Фторопласт с добавлением 20% углерода
Уплотнительные кольца	EPDM, Viton

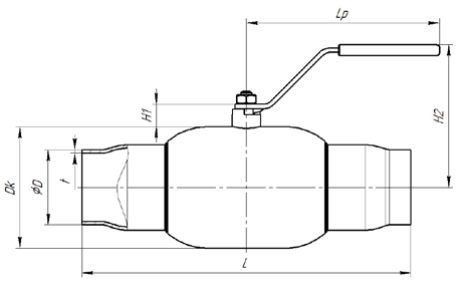

ГАБАРИТНЫЕ РАЗМЕРЫ ШАРОВОГО КРАНА АДЛ БИВАЛ КШТ13, СВАРНОЕ СОЕДИНЕНИЕ

DN,(мм)	Маркировка	Проходной DN,(мм)	Размеры, (мм)	Масса, (кг)
Dk	d	t	L	H1	H2	Lp
15	КШТ 13.015.40 с/с	15	42	22	3	200	16	102	160	0,6
20	КШТ 13.020.40 с/с	20	51	27	3	230	14	107	160	0,9
25	КШТ 13.025.40 с/с	25	57	32	3	230	17	111	160	1,2
32	КШТ 13.032.40 с/с	32	84	38	3	250	14	115	170	2,3
40	КШТ 13.040.40 с/с	40	89	48	4	270	16	120	170	2,5
50	КШТ 13.050.40 с/с	50	108	57	3	280	14	127	170	3,3
65	КШТ 13.065.25 с/с	65	127	76	4	280	16	138	300	5,4
80	КШТ 13.080.25 с/с	80	152	89	4	300	18	150	300	7,7
100	КШТ 13.100.25 с/с	100	180	108	5	330	19	160	300	12,8
125	КШТ 13.125.25 с/с	125	219	133	5	360	20	220	443	17,8

МАРКИРОВКА ШАРОВОГО КРАНА АДЛ БИВАЛ КШТ13, СВАРНОЕ СОЕДИНЕНИЕ

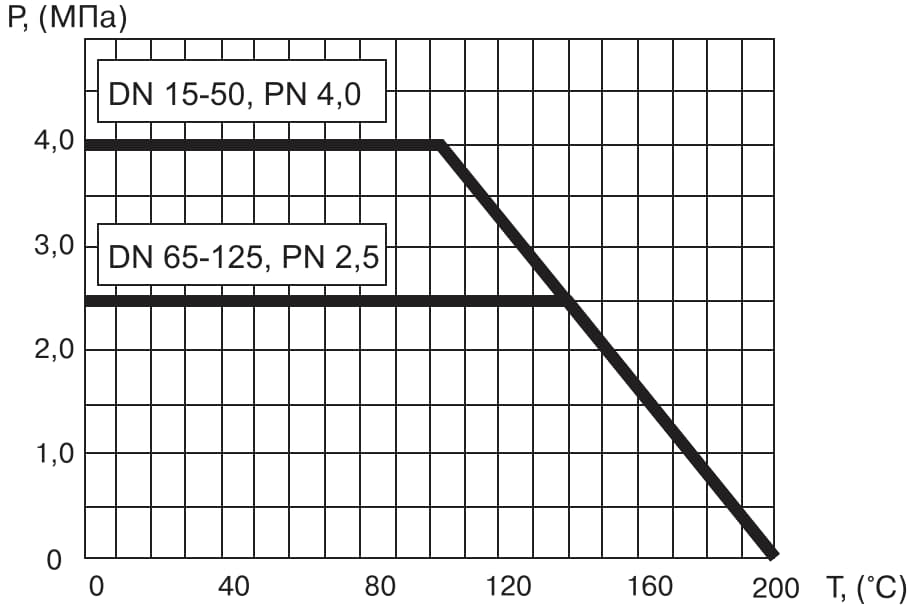

ГРАФИК "ТЕМПЕРАТУРА-ДАВЛЕНИЕ" ШАРОВОГО КРАНА АДЛ БИВАЛ КШТ13, СВАРНОЕ СОЕДИНЕНИЕ

Иллюстрации и схемы серии

Кран шаровой стальной АДЛ БИВАЛ КШТ для теплоснабжения серия 13, DN 15-125, PN 25 / 40 бар, под приварку, полный проход — иллюстрация серии
