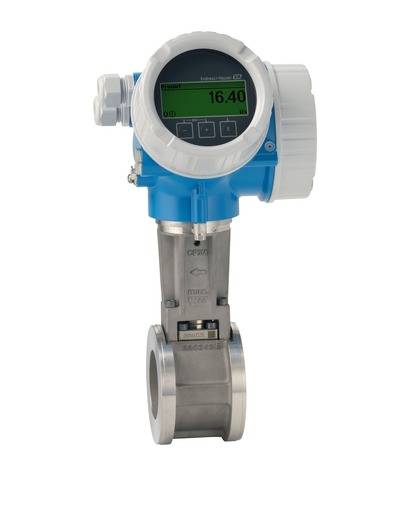

Вихревой расходомер Proline Prowirl D 200 / 7D2C

Датчик Prowirl D можно устанавливать непосредственно между фланцами, что делает его функциональным прибором во вспомогательных процессах при небольшой стоимости установки. Благодаря уникальной 2-проводной технологии датчик Prowirl D 200 обеспечивает экономичную и простую интеграцию в существующие инфраструктуры. Прибор также гарантирует высокую безопасность работы во взрывоопасных зонах. Технология Heartbeat Technology обеспечивает постоянную безопасность процесса.

Экономичный расходомер, предлагаемый в компактном и раздельном исполнении . Встроенные средства измерения температуры для определения массового расхода/расхода энергии насыщенного пара. Для всех основных применений и замены измерительных диафрагм 1:1.

Простота выравнивания датчика – центровочные кольца в комплекте. Высокая стабильность рабочего процесса – доказанная надежность, устойчивость к вибрациям, перепадам температур и гидроударам. Долговременная стабильность – прочный емкостный датчик без дрейфа. Полная длина 65 мм (2,56 дюйма). Без фланцев.

Удобное подключение прибора – отдельный клеммный отсек. Безопасная работа – нет необходимости открытия прибора благодаря сенсорному управлению и фоновой подсветке дисплея. Встроенная технология имитационной самоповерки Heartbeat. Модуль дисплея с функцией переноса данных. Прочный корпус с двумя отсеками.

DN 15...150 (?...6")

Измерительная трубка: 1.4408 (C3FM)
Датчик DSC: 1.4435 (316/316L)

Объемный расход, массовый расход, скорректированный объемный расход, расход энергии, разность расхода энергии, температура

Объемный расход (жидкость): ±0,75 %
Объемный расход (пар, газ): ±1,00 %
Массовый расход (жидкость): ±0,85%
Массовый расход (пар, газ): ±1,7 %

Жидкость: 0,16...625 м?/ч (0,09...368 фут?/мин)
в зависимости от среды: вода при 1 бар а, 20 °C (14,5 psi а, 68° F)
Пар, газ: 2...8342 м?/ч (1,18...4910 фут?/мин)
в зависимости от среды: пар при 180 °C, 10 бар а (356 °F, 145 psi а); воздух при 25 °C, 4,4 бар а (77 °F, 63,8 psi а)

PN 40, класс 300, 20K

Стандартное исполнение: –40...+260 °C (–40...+500 °F)
Для повышенных/пониженных температур (опция): –200...+400 °C (–328...+752 °F)
Для повышенных/пониженных температур (по запросу): –200...+450 °C (–328...+842 °F)

Компактное исполнение (стандартный вариант): –40...+80 °C (–40...+176 °F)
Компактное исполнение (опция): –50...+80 °C (–58...+176 °F)
Раздельное исполнение (стандартный вариант): –40...+85 °C (–40...+185 °F)
Раздельное исполнение (опция): –50...+85 °C (–58...+185 °F)

Корпус клеммного отсека датчика: AlSi10Mg, с покрытием; 1.4408 (CF3M)

AlSi10Mg, с покрытием; 1.4404 (316L)

Компактное исполнение: IP66/67, защитная оболочка типа 4X
Датчик в раздельном исполнении: IP66/67, защитная оболочка типа 4X
Преобразователь в раздельном исполнении: IP66/67, защитная оболочка типа 4X

4-строчный дисплей с подсветкой и сенсорным управлением (дистанционное управление)
Настройка с помощью локального дисплея и управляющего ПО
Доступен выносной дисплей

4...20 мА HART (пассивный)
4...20 мА (пассивный)
Импульсный/частотный/переключающий выход (пассивный)

Токовый вход 4...20 мА (пассивный)

HART, PROFIBUS PA, FOUNDATION Fieldbus

12...35 В пост. тока (4...20 мА HART с импульсным/частотным/переключающим выходом или без него)
12...30 В пост. тока (4...20 мА HART, 4...20 мА)
12...35 В пост. тока (4...20 мА HART, импульсный/частотный/переключающий выход, вход 4...20 мА)
9...32 В пост. тока (PROFIBUS PA, импульсный/частотный/переключающий выход)

ATEX, IECEx, cCSAus, JPN

CE, C-TICK, EAC

Функциональная безопасность согласно ГОСТ Р МЭК 61508, возможность применения для обеспечения безопасности согласно ГОСТ Р МЭК 61511

Произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025)
Функция Heartbeat Technology соответствует требованиям к прослеживаемой верификации согласно ISO 9001:2008 – Раздел 7.6 a (Аттестация TUV)

ABS, LR, BV

PED, CRN

Материал 3.1
NACE MR0175/MR0103, PMI (по запросу)
