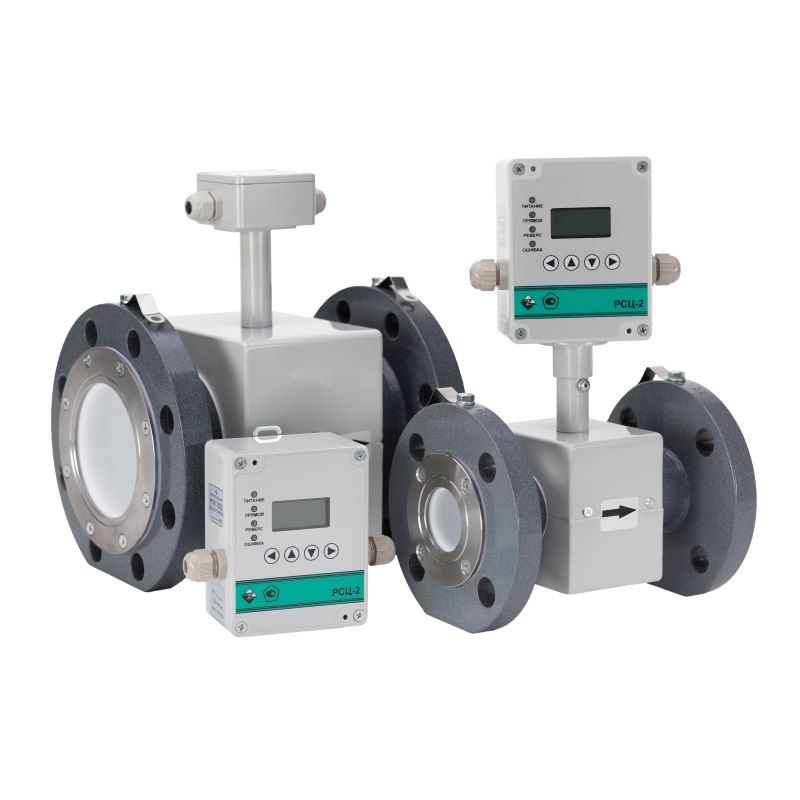

РСЦ КС20 Ду 40 Расходомер-счетчик электромагнитный

Область применения:

Расходомер применяется для технологического и коммерческого учета в различных отраслях промышленности, таких как: химическая, целлюлозно-бумажная, горнодобывающая, пищевая промышленность, водоснабжение и водоотведение, а так же в сфере ЖКХ.

Принцип работы и описание:

Принцип работы расходомера основан на законе электромагнитной индукции.

Состав изделия:

• первичный преобразователь (ПП);
• измерительный блок (ИБ);
• соединительный кабель (до 150 метров).

Основные технические характеристики:

Минимальный, переходный, наибольший расходы указаны в Таблице 1.

Таблица 1

Где:
Dу – диаметр условного прохода ПП;
Qmin – минимальный расход;
Qп1, Qп2, Qп3 – переходные расходы;
Qmax – наибольший расход;

Погрешность измерения:

• ±0,5 % — основная относительная в диапазоне от Qп3 до Qmax
• ±1 % — основная относительная в диапазоне от Qп2 до Qп3
• ±2 % — основная относительная в диапазоне от Qп1 до Qп2
• ±4 % — основная относительная в диапазоне от Qmin до Qп1

Особенности:

• температура окружающей среды -30…+50°С;
• измерение прямого и реверсного расхода со скоростью до 10 м/с;
• динамический диапазон 1:1000;
• отсутствие движущихся частей и потери давления;
• датчик «сухой» трубы;
• возможность монтажа на полимерные трубопроводы без заземляющих колец
• измерение различных сред: питьевая, теплофикационная или сточная вода, технические кислоты, щелочи, рассолы или растворы различных веществ, пульпы и другие жидкости;
• функция архивирования накопленного объема и времени наработки;
• дистанционная передача данных;

Вывод информации:

• вывод основных параметров на индикатор измерительного блока и (или) через интерфейс RS-485, Modbus RTU и (или) через токовый выход, и (или) через импульсный выход на внешние устройства данные, которые указаны таблице 2.

Таблица 2

• Межповерочный интервал 5 лет
• Средняя наработка на отказ 100 000 часов
• Средний срок службы не менее 12 лет
• Гарантийный срок 36 месяцев

Сертификат об утверждении типа СИ РФ № 86568-22
Сертификат о признании утверждения типа СИ KZ № 1796
