Теплосчетчик ТС-ТВК

Теплосчётчики ТС-ТВК — многоканальные комбинированные измерительные регистрирующие приборы для измерения и регистрации количества теплоты, объёмного расхода, объёма, массы, температуры, давления воды в открытых и закрытых системах водяного теплоснабжения, а также горячего и холодного водоснабжения.

Применяется для учета тепловой энергии:

• у источников тепла (центральные тепловые пункты, котельные);
• у потребителей тепла (объекты жилищно-коммунальной сферы, промышленные объекты).

Теплосчётчик ТС-ТВК позволяет организовать учёт в одной или двух системах в зависимости от выбранного вычислителя ТВК-01 или ТВК-02

Функциональные возможности:

• расчёт тепловой энергии в одной или двух тепловых системах;
• возможность задания значений температуры холодной воды для отопительного и межотопительного сезонов и дат автоматического перехода;
• возможность измерений температуры холодной воды;
• возможность дополнительной регистрации объема подпитки или массы ГВС с помощью регистратора расхода с импульсным выходом;
• архивация почасовых, посуточных, помесячных и интегральных значений нарастающим итогом количества теплоты, значений накопленного объема и массы теплоносителя, времени наработки, среднечасовых, среднесуточных и среднемесячных значений температуры теплоносителя в трубопроводах, а также кодов ошибок и неисправностей;
• вывод данных архива на ЖКИ вычислителя, на компьютер по интерфейсу RS-232 или USB, по модему (GSM, телефонная линия, радиоканал), на USB флешнакопитель.

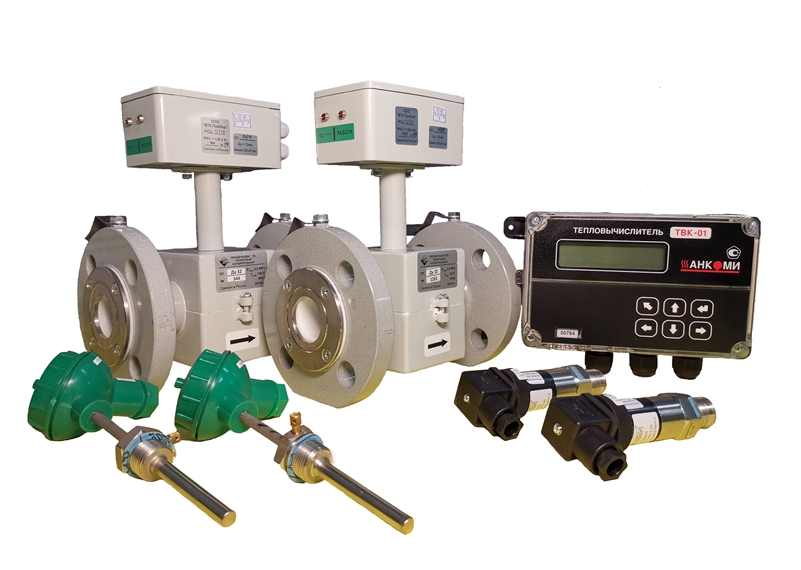

Состав теплосчётчика ТС-ТВК:

• тепловычислитель ТВК-01 или ТВК-02 (ООО «Анкоми», г. Калуга)
• Преобразователь расхода  Ду 15-400 мм
• Термосопротивления КТС-Б или КТПТР
• Опционально: датчики давления СДВ-И или ПДТВХ

Таблица 1. Технические характеристики

Регистрируемые параметры:

• Тепловая энергия, ГДж (Гкал),
• Тепловая энергия при штатной работе и действии нештатных ситуаций, ГДж (Гкал)
• Тепловая мощность, ГДж/ч (Гкал/ч)
• Масса, т
• Объем, м³
• Массовый расход, т/ч
• Объемный расход, м³/ч
• Температура теплоносителя в измерительном канале, ºС
• Температура холодной воды, для подпитки ТС на источнике теплоты, ºС
• Давление теплоносителя в измерительном канале, МПа (кгс/см²)
• Разность температур теплоносителя между каналами системы теплоснабжения, ºС
• Температура воздуха, ºС
• Время счета тепловой энергии, (час: мин)
• Время останова счета тепловой энергии, (час: мин)
• Времена штатной работы и нештатных ситуаций, (час: мин)

Емкость архивов:
В теплосчетчиках регистрируются в электронном архиве часовые, суточные и месячные параметры: масса (объем), температура, давление, тепловая энергия, нештатные ситуации по каждому измерительному каналу, дата, время суток, время штатной и нештатной работы.
Емкость архива составляет не менее:

• часовых — 1488 часов (62 суток),
• суточных — 730 суток (2 года),
• месячных — 144 месяца (12 лет).
