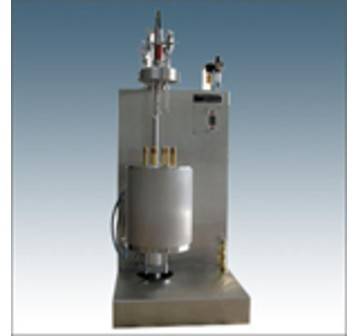

Реактор высокого давления PRATOR (объем 2-10 л, давление 325 бар)

Рабочая камера реактора перемещается вверх/вниз относительно крышки с помощью пневматического лифта. Особенность модели заключается в том, что фланцы для подключения охлаждающей жидкости и система пневматического привода лифта расположены в задней стенке корпуса автоклава.

Объём рабочих сосудов реакторов варьируется от 2 до 10 литров. Уникальный дизайн позволил производителю уменьшить размеры реактора. Магнитный привод мешалки присоединяется к двигателю с помощью гибкого вала, что позволило разместить двигатель сзади, на основной раме реактора

Материал конструкции

Нержавеющая сталь AISI 316L

Нержавеющая сталь AISI 316Ti

Нержавеющая сталь AISI 660

Сплав Hastelloy C-22, C-276, B-3

Титан (grade2)

Крепление крышки реактора

Крепление крышки реактора осуществляется при помощи высокопрочных резьбовых шпилек (CrMoV57) и гаек (CrMo5), рассчитанных на давление до 700 бар.

Уплотнение

Кольцевое уплотнение из различных материалов в зависимости от условий процесса (Viton, Kalrez, PTFE или металлическое уплотнение).

Привод и магнитная передача

Используется асинхронный двигатель мощностью от 120 Вт до 550 Вт, в зависимости от объёма рабочей ёмкости (220/380 В, 50 Гц), управляемый при помощи преобразователя частоты. Магнитная муфта способна передавать вращающий момент 1-7 Нм.

Подшипники

Вал перемешивающего элемента может быть установлен на шариковых подшипниках (нержавеющая сталь) или подшипниках скольжения (PTFE, карбон).

Датчик температуры

Pt 100 (N или К типа), расположенный в герметичной погружной трубке измеряет температуру непосредственно в рабочей среде. Ещё два датчика используются для измерения температуры в рубашке реактора.

Нагрев/охлаждение

Можно выбрать либо электрический нагрев (электрические нагревающие элементы суммарной мощностью от 1200 Вт до 3000 Вт установлены в алюминиевом жакете), либо рубашку с двойными стенками для подключения термостата. Охлаждение, в зависимости от выбранной системы, происходит либо при помощи встроенной спирали для водяного охлаждения, либо при использовании соответствующих возможностей термостата.

Основная информация о модели

Предельное рабочее давление: 100 бар, 200 бар, 325 бар

Рабочая температура до 350°С

Скорость перемешивания: до 3000 об/мин

Основные размеры установки (реактор с пневмолифтом):

(высота х длина х ширина),мм 1800х700х800
