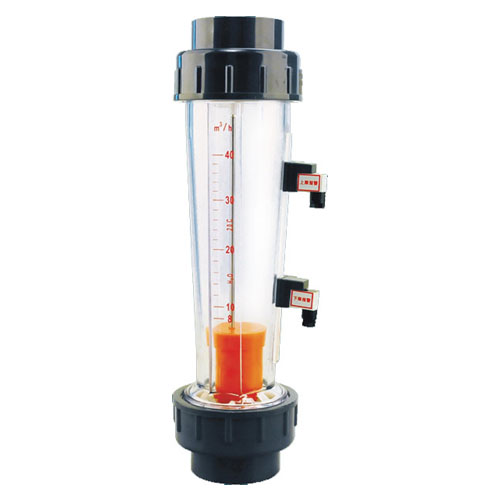

Ротаметры для контроля жидкости серии LZS с концевыми выключателями

Данный тип ротаметров предназначен для контроля расхода жидкостей, где необходимо снять сигнал при достижении критического значения расхода - минимального или максимального. Минимальное и максимальное значение расхода, при котором будет подаваться сигнал может задаваться оператором. Для этого необходимо ослабить винт крепления выключателя и передвинуть его в верх или вниз по направляющей до достижения необходимого значения.

Спецификация ротаметров

Модель	DN, мм	Диапазонконтроля		Точность	Характеристики измеряемой среды
		Длинное исполнение "С"	Короткое исполнение "D"		Температура, °С	Давление, МПа
LZS-15C/D	15	10-100 л/ч		± 4%	0-60	<= 0,6
		16-160 л/ч	10-100 л/ч
		25-250 л/ч	16-160 л/ч
		40-400 л/ч	25-250 л/ч
		60-600 л/ч	40-400 л/ч
			50-500 л/ч
			60-600 л/ч
			100-1000 л/ч
LZS-25C/D	25	100-1000 л/ч	100-1000 л/ч
		160-1600 л/ч	160-1600 л/ч
		250-2500 л/ч	250-2500 л/ч
LZS-32D	32		0,4-4 м3/ч
			0,6-6 м3/ч
LZS-50C/D	50	0,4-4 м3/ч	1-10 м3/ч
		0,6-6 м3/ч	1,6-16 м3/ч
		1-10 м3/ч
		1,6-16 м3/ч
LZS-65D	65		2,5-16 м3/ч
			5-25 м3/ч
			8-40 м3/ч
			12-60 м3/ч

LZS-C - длинная трубка, LZS-D - короткая трубка.

Наличие на складе ротаметров уточняйте у менеджеров

Особенности ротаметров серии LZS с концевыми выключателями:

• сигнализация верхнего предела (ВП)
• сигнализация нижнего предела (НП)

Логика работы нижнего выключателя:
Изначально выключатель – нормально открытый. Когда поплавок с магнитом находится напротив выключателя, то контакт замыкается. Как только поплавок уходит вверх, то контакт размыкается. Чтобы выключатель замыкался при отсутсвии потока, его нужно расположить в самом низу корпуса. Если нижний выключатель разместить посередине шкалы, но он замкнётся только на короткое время — в момент прохождения мимо него поплавка.

Логика работы верхнего выключателя:

Изначально выключатель - нормально закрытый. Когда поплавок с магнитом поднимется вверх и находится напротив выключателя, то контакт размыкается. Если поплавок продолжает идти вверх, то контакт остаётся разомкнутым. Когда поплавок опускается вниз и проходит выключатель, то контакт замыкается. То есть этот тип выключателя имеет "память" и если необходимо задать срабатывание (открытие контакта) не на максимальном расходе а на отличном от макссимального, то выключатель следует опустить вниз на необходимую высоту.

На ротаметре можно установить два выключателя – верхний и нижний.

Технические характеристики ротаметров:

номинальное напряжение, макс. DC24/AC24 В
номинальная сила тока, макс. 0,3 А
постоянный ток при открытии или закрытии выключателей, макс 0,3А
мощность прерывания <10 W
сопротивление изоляции >109 Ом
перемещение (позиция вкл./выкл.) <4 мм
степень защиты – IP55

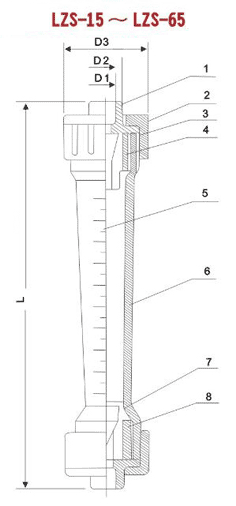

Геометрические размеры ротаметров серии LZS с концевыми выключателями

Модель	Размер
	Длинное исполнение				Короткое исполнение
	L	D1	D2	D3	L	D1	D2	D3
LZS-15	280	20	26	45	202	20	26	45
LZS-25	380	32	39	68	226	32	39	60
LZS-32					288	40	49,5	74
LZS-50	430	63	73	98	341	63	73	98
LZS-65					430	75	88	122
