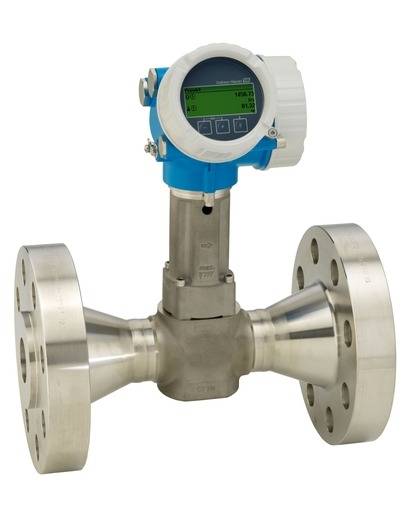

Вихревой расходомер Proline Prowirl O 200 / 7O2C

Prowirl O идеально подходит для надежного контроля процессов в трудных областях применения при измерении расхода газа и пара в зонах с высоким давлением. Кроме того, его дизайн обеспечивает максимальную безопасность основных и вспомогательных процессов. Благодаря уникальной 2-проводной технологии датчик Prowirl O 200 обеспечивает экономичную и простую интеграцию в существующие инфраструктуры. Прибор также гарантирует высокую безопасность работы во взрывоопасных зонах. Технология Heartbeat Technology обеспечивает постоянную безопасность процесса.

Расходомер, оптимизированный для работы на сопряженных трубах под высоким давлением. Более тщательный контроль за процессом – встроенные функции измерения температуры и давления для паров и газов. Разработан специально для использования при высоком рабочем давлении.

Высокая механическая прочность для измерения расхода благодаря особой конструкции датчика. Стабильная точность вплоть до Re 10000 – корпус вихревого расходомера с самой высокой линейностью. Долговременная стабильность – прочный емкостный датчик без дрейфа. Массовый расход насыщенного пара до PN 250 (класс 1500). Полное соответствие требованиям NACE (MR0175/MR0103).

Удобное подключение прибора – отдельный клеммный отсек. Безопасная работа – нет необходимости открытия прибора благодаря сенсорному управлению и фоновой подсветке дисплея. Встроенные функции верификации – технология Heartbeat. Модуль дисплея с функцией переноса данных. Прочный корпус с двумя отсеками.

DN 15...300 (?...12")

Измерительная трубка: 1.4408 (CF3M)
Датчик DSC: UNS N07718, аналогично сплаву Alloy 718, 2.4668
Присоединение к процессу: 1.4404/F316/F316L

Объемный расход, массовый расход, скорректированный объемный расход, расход энергии, разность расхода энергии, температура

Объемный расход (жидкость): ±0,75 %
Объемный расход (пар, газ): ±1,00 %
Массовый расход (насыщенный пар): ±1,7% (с термокомпенсацией); ±1,5% (с термокомпенсацией/компенсацией по давлению)
Массовый расход (перегретый пар, газ): ±1,5 (с термокомпенсацией/компенсацией по давлению); ±1,7% (с термокомпенсацией + внешней компенсацией давления)
Массовый расход (жидкость): ±0,85%

Жидкость: 0,1...1700 м?/ч (0,061...1000 фунт?/мин)
в зависимости от среды: вода при 1 бар абс., 20 °C (14,5 psi a, 68° F)
Пар, газ: 0,52...22 000 м?/ч (0,31...13000 фунт?/мин)
в зависимости от среды: пар при 180 °C, 10 бар (356 °F, 145 psi a); воздух при 25 °C, 4,4 бар абс. (77 °F, 63,8 psi a)

PN 250, класс 1500, 40K

Стандартное исполнение: –40 ... +260 °C (–40 ... +500 °F)
Исполнение для высоких/низких температур (опция): –200 ... +400 °C (–328 ... +752 °F)

Компактное исполнение (стандартный вариант): –40...+80 °C (–40...+176 °F)
Компактное исполнение (опция): –50...+80 °C (–58...+176 °F)
Раздельное исполнение (стандартный вариант): –40...+85 °C (–40...+185 °F)
Раздельное исполнение (опция): –50...+85 °C (–58...+185 °F)

Корпус клеммного отсека датчика: AlSi10Mg, с покрытием; 1.4408 (CF3M)

AlSi10Mg, с покрытием; 1.4404 (316L)

Компактное исполнение: IP66/67, защитная оболочка типа 4X
Датчик в раздельном исполнении: IP66/67, защитная оболочка типа 4X
Преобразователь в раздельном исполнении: IP66/67, защитная оболочка типа 4X

4?строчный сенсорный дисплей с подсветкой (наружное управление)
Настройка посредством локального дисплея и управляющего ПО
Доступен выносной дисплей

4...20 мА HART (пассивный)
4...20 мА (пассивный)
Импульсный/частотный/переключающий выход (пассивный)

4...20 мА (пассивный)

HART, PROFIBUS PA, FOUNDATION Fieldbus

12...35 В пост. тока (4...20 мА HART с импульсным/частотным/переключающим выходом или без него)
12...30 В пост. тока (4...20 мА HART, 4...20 мА)
12...35 В пост. тока (4...20 мА HART, импульсный/частотный/переключающий выход, вход 4...20 мА)
9...32 В пост. тока (PROFIBUS PA, импульсный/частотный/переключающий выход)

ATEX, IECEx, cCSAus, JPN

CE, C-TICK, EAC

Функциональная безопасность согласно ГОСТ Р МЭК 61508, возможность применения для обеспечения безопасности согласно IEC 61511

Произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025)
Функция Heartbeat Technology соответствует требованиям к прослеживаемой верификации согласно ISO 9001:2008 – Раздел 7.6 a (Аттестация TUV)

ABS, LR, BV

PED, CRN, AD 2000

Сертификат на материал 3.1l
NACE MR0175/MR0103, PMI (по запросу); только для класса 900/1500: тестирование сварки согласно ISO 15614?1, аналогично ASME IX (по запросу)
