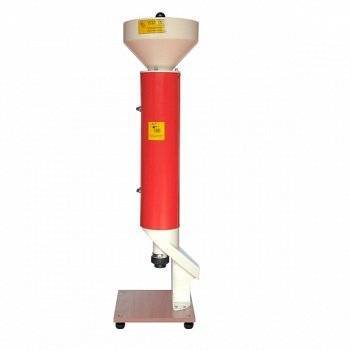

Назначение и область применения: Универсальный делитель зерна УДЗ-1М предназначен для отбора навески требуемой массы из исходной пробы зерновых, масленичных, бобовых культур объемом до 8 литров методом равенства площадей в пропускном сечении прибора по проходу и сходу анализируемого продукта. Есть возможность выделить навеску 10г, что очень важно при работе с рапсом и другими мелкосеменными культурами.

Прибор применяется в лабораториях зерноприёмных предприятий, научно-исследовательских организациях и др. Может быть применен для гранулированных или других легкосыпучих продуктов в других отраслях промышленности.

Порядок работы: Перед загрузкой зерна в бункер убедиться, что клапан закрыт и находится в нижнем положении. Емкость для приемки выделяемой навески следует установить под центральное отверстие коллектора , емкость для приёма остального зерна - под боковое отверстие коллектора.

В зависимости от требуемой массы навески установить риску лимба коллектора на предполагаемом делении шкалы. Ориентировочные положения риски для выделяемых навесок приведены в таблице:

Масса средней пробы, кг	Масса выделяемой навески, г	Диапазон лимба, дел.
1,0	10	0-5
2,0	50	10-15
2,0	100	20-25

Открыть клапан и по окончанию истечения зерна в емкости произвести взвешивание выделенной навески. В случае несоответствия массы выделенной навески требуемым показаниям изменить положение риски лимба в сторону уменьшения или увеличения значений. Выделение средней пробы повторять в указанной выше последовательности до получения требуемого результата.

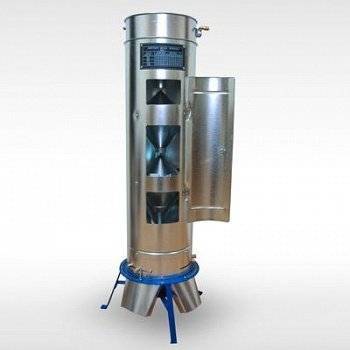

Аппарат (зерновой делитель), предназначен для перемешивания образца зерна и выделения из него средних и среднесуточных проб, деления средней пробы пополам и выделения навески массой 25, 50, и 100 г. Аппарат представляет собой металлический цилиндр диаметром 250мм, в котором функционально различают три части. Верхняя часть имеет приемную воронку вместимостью, примерно, 4,5кг зерна, с отверстием внизу конуса, которое может открываться с помощью шарового затвора и рукоятки. Вторая часть, расположенная под воронкой, состоит из двух делительно-смешивающих устройств, размещенных одно над другим. Каждое из устройств состоит из конуса и воронки, соединенных вместе. Место соединения конуса с воронкой по окружности каждого делительно-смешивающего устройства имеет по 8 одинаковых отверстий. Зерно, рассыпавшись по поверхности конуса, перемещается и, достигнув его основания, через упомянутые отверстия попадает в соединенную с конусом воронку. Из нее зерно высыпается на второе делительно-смешивающее устройство, снова перемешивается. Воронка второго устройства имеет отводной патрубок (задний канал), через который из делителя выводится половина пробы. Нижняя (третья) часть прибора представляет собой еще одно делительно-смешивающее устройство. В него также входят конус и воронка, но уже с двумя выходными каналами (левым и правым). Каждый канал снабжен подвижной заслонкой для изменения величины сечения отверстия, вырезанного в нижней части воронки, позволяющей регулировать количество отделяемого зерна. Для регулирования величины выделяемых навесок в верхней части корпуса укреплена цифровая шкала делительных секторов устройств. Аппарат имеет три металлические ножки, при помощи которых его прикрепляют к устойчивой подставке на высоте 40см от пола.
